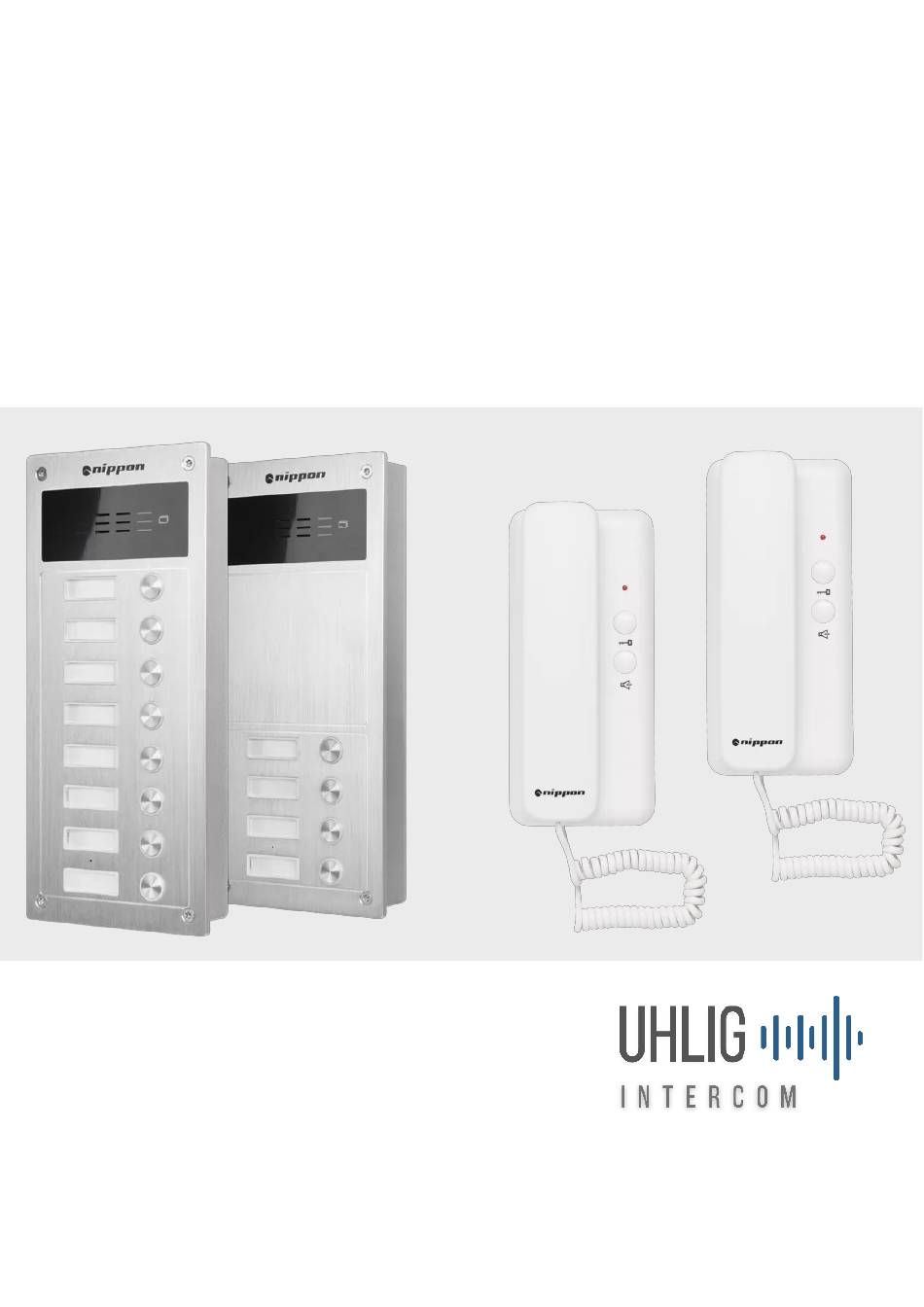

- Seite 1 Türsprechanlage für Mehrparteienhäuser Model: Nippon Kurzanleitung Sprache: Deutsch Sicherheit und Kontrolle für Ihr Haus...
- Seite 3 Inhalt Vorwort ............................... 1 Rechtliche Informationen .......................... 1 Komponenten des Nippon Türsprechanlagen Systems: ..............4 Technische Daten ............................5 Bedienungsanleitung der Gegensprechanlage ................5 Anforderungen an die Verkabelung ....................4 Anschlüße der Türstation ......................... 6 Schaltplan ............................7 Schaltplan zwei Türstationen im Parallelbetrieb ................8 Haustelefon anschließen ........................
- Seite 4 IM GRÖSSTMÖGLICHEN GESETZLICH ZULÄSSIGEN UMFANG WERDEN DIESES HANDBUCH UND DAS BESCHRIEBENE PRODUKT "WIE BESEHEN" UND "MIT ALLEN FEHLERN UND IRRTÜMERN" BEREITGESTELLT. UHLIG INTERCOM E. K. (IM FOLGENDEN TEXT NUR ALS UHLIG INTERCOM BEZEICHNET) GIBT KEINE AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN, EINSCHLIESSLICH UND OHNE EINSCHRÄNKUNG DER MARKTGÄNGIGKEIT, ZUFRIEDENSTELLENDEN QUALITÄT ODER EIGNUNG FÜR EINEN...
- Seite 5 Verhindern Sie das Eindringen fremdartiger Substanzen in das Produkt. • Bringen Sie nichts auf dem Gerät an und decken Sie das Gerat nicht ab. Es können Feuer- oder Gerätestörungen auftreten. • Verwenden Sie ausschließlich Ersatzteile oder Zubehör, welche Ihnen von Uhlig Intercom e. K. bereitgestellt werden.
- Seite 6 Türstation mit 2, 4, 6 oder 8 Klingeln [Artikelnummer: N-TS-1*2; N-TS-1*4; N-TS-1*6; N-TS-1*8] b. Türstation mit integriertem RFID-Lesefeld: [Artikelnummer: N-TS-RFID-1*2; N-TS-*4; N-TS-1*6; N-TS-1*8] 2. Erweiterungs-Station: mit diesem Tablo können Sie eine Nippon Türstation mit 2.4.6 oder 8 Klingeln um 10 zusätzliche Klingeln erweitern. (Artikelnummer: N-ERWTS-1*10) 3. Innenstation: (Artikelnummer: NSW-white) 2.
- Seite 7 Technische Daten Türstation Modell Außenstation Spannungsversorgung DC15V 15V Minimalter Verbrauch < 100mA Maximaler Verbrauch < 200mA Betriebstemperatur -40°C bis +85°C Arbeitsfeuchtigkeit?? 45% ~ 95% Maße (Außenstation) 248(L)x130(W)x39(D)mm Innenstation (Haustelefon) Modell Innenstation Spannungsversorgung DC12V Minimalter Verbrauch < 0 Maximaler Verbrauch < 50mA 3.
- Seite 8 Innenstationen 102-802 Verbindung zur Innenstationen, (Nur für Türstation mit doppelreihigen 802, 702,… Klingelfeldern mit 12 oder 16 Klingeln (Nippon 2*6, Nippon-2*8), BELL = Etagenruf, BELL, GND GND = gemeinsamer zweiter Kontakt für alle Innenstationen Bei Verwendung einer 10er Erweiterungsstation: Wenn Sie an die Nippon 1002, 902,…...
- Seite 9 5. Schaltplan...
- Seite 10 6. Schaltplan zwei Türstationen im Parallelbetrieb 7. Haustelefon anschließen Das Haustelefon ist verpolungssicher. Es ist egal, welche Ader des Haustelefons Sie mit dem Kontakt der Klingel von der Türstation verbinden und welche Ader Sie mit GND verbinden. Es wird in jedem fall funktionieren.
- Seite 11 9. Einstellung des RFID Lesefelds Im Lieferumgang die Außenstation mit integriertem RFID-Lesegerät sind fünf RFID-Tags (Schlüsselanhänger) enthalten. Diese haben folgende Funktionen) 1. Der RFID Tag gekennzeichnet mit “A” dient zum anlernen (add) neuer RFID Tags. 2. Der RFID Tag gekennzeichnet mit “D” dient zum löschen (delete) von angelernter RFID Tags. 3.
- Seite 12 10. Fehlersuche Problem Beschreibung Mögliche Ursache Lösung Die Außenstation funktioniert Das Netzteil funktioniert nicht. Schalten Sie das Netzteil ein. nicht Die Kabel des Netzteil sind nicht Verbinden Sie die Türstation und richtig angeschlossen das Netzteil Die Innenstationen können die Das elektrische Schloss erfüllt Verwenden Sie ein Türöffner mit Türe nicht entriegeln nicht die Spezifikationen...
