JLL IC100 PRO Benutzerhandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für JLL IC100 PRO
Inhaltszusammenfassung für JLL IC100 PRO

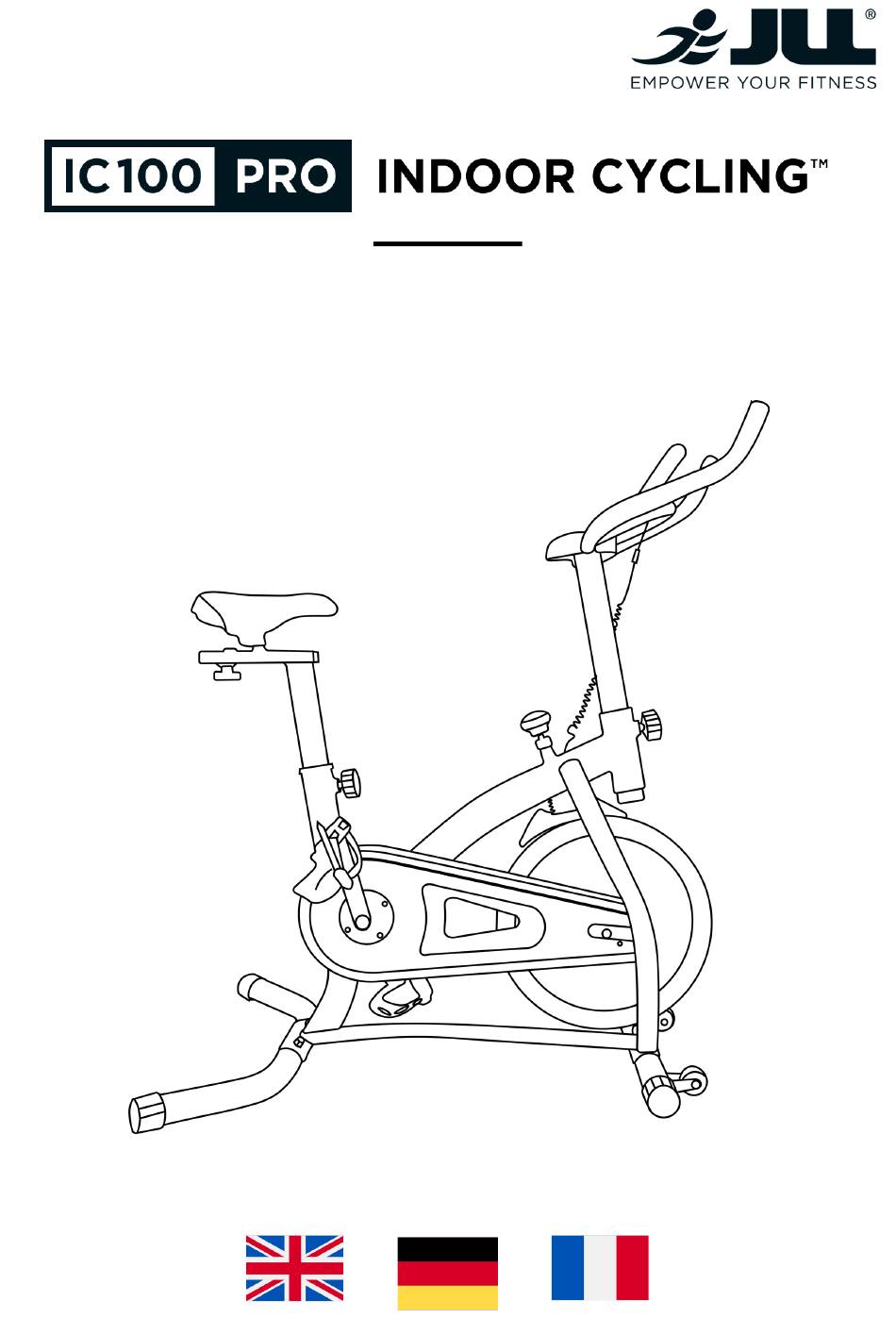

- Seite 1 INSTRUCTION MANUAL...
- Seite 38 DEUTSCHES BENUTZERHANDBUCH MONTAGEANLEITUNG UND TECHNISCHE UNTERSTÜTZUNG 1. Scannen Sie den QR-Code 2. Folgen Sie dem Link zu unserem YouTube-Kanal oder unserer Download-Seite. 3. Bauen Sie Ihre Maschine sicher zusammen. FOLGEN SIE UNS IN DEN SOZIALEN MEDIEN! Erhalten Sie die neuesten Produktinformationen, Schulungsinhalte und mehr...
- Seite 39 Vor der Verwendung....................... Während der Verwendung....................Sicherheitsvorkehrungen beim Training............... Sicherheitsvorkehrungen für die Einrichtung.............. Warnaufkleber........................2. MONTAGE Sitevorbereitung....................... Diagramm..........................Inhaltsverzeichnis......................Boxinhalt............................Werkzeugset..........................IC100 PRO Montage......................3. BETRIEB Überprüfung des Fahrradbetriebs..................Spannungseinstellung......................Einstellung des Pedalriemens.................... Notstopp-Funktion......................Sitzeinstellung........................Lenkereinstellung......................... Transport des Fahrrads......................Monitor-Konfiguration......................Datenanzeigen........................
-
Seite 40: Explosionszeichnung
EXPLOSIONSZEICHNUNG... -
Seite 41: Teileliste
TEILELISTE NAME SPEZIFIKATION PEDALE JD-301 (9/16’) ENDKAPPE 1 50*1.5 KARRIAGESCHRAUBE GB/T 12-1988 M8*60 HINTERER STABILISATOR SCHWEISSEN FLACHE UNTERLEGSCHEIBE GB/T 95-2002 8 KUPPELMUTTER GB/T 802-1988 M8 FEDER-VERSTELLKNOPF 57*62 (M16*1.5) KUNSTSTOFFHÜLSE 1 50*25*1.5 ENDKAPPE 50*25*1.5 VERTIKALER SITZPFOSTEN SCHWEISSEN ENDKAPPE 2 40*20*1.5 SITZPFOSTEN SCHWEISSEN SITZ KX98-2... -
Seite 42: Spezifikation
NAME SPEZIFIKATION AUSSENKETTENABDECKUNG 654*263*49 KLEINE KETTENABDECKUNG 108*37*3 (7g) ACHSIS 17*165 LANGER BEFESTIGUNGSSCHLAUCH 22*17.2*41.2 KURZER BEFESTIGUNGSSCHLAUCH 22*17.2*9 INNENKETTENABDECKUNG 451*260*2 RIEMEN 4PK51 RIEMENRAD 210*21 UNTERLEGSCHEIBE 2 16*10.5*3 ELASTISCHER ZYLINDRISCHER STIFT 4*16 GEWINDESTANGE 16*10.5*8 BREMSEFEDER 14.5*100 50*23 BEFESTIGUNGSSCHLAUCH 14*10.2*56.2 BEFESTIGUNGSMUTTER 2 M10X1.25 H=6 BEFESTIGUNGSSCHLAUCH 14*10.2*35 LAGER... -
Seite 43: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte achten Sie auf die folgenden Anweisungen, bevor Sie dieses Fahrrad in Betrieb nehmen. SICHERHEITSVORKEHRUNGEN FÜR BENUTZER VOR DER VERWENDUNG • Bauen Sie das Fahrrad gemäß der Bedienungsanleitung zusammen. • Konsultieren Sie vor Beginn eines Trainingsprogramms Ihren Arzt. • Lesen Sie die Anweisungen. •... -
Seite 44: Sicherheitsmassnahmen Für Die Einrichtung
• VERWENDEN SIE das Trainingsfahrrad NICHT im Freien. • Lesen Sie das Anleitungshandbuch vor der Verwendung des Fahrrads vollständig durch. • Stellen Sie sicher, dass alle Benutzer geeignetes Schuhwerk auf JLL®-Geräten tragen. • Richten Sie das Fahrrad auf einer ebenen Fläche ein und betreiben Sie es. -
Seite 45: Montage
MONTAGE SITEVORBEREITUNG Um den idealen Standort für dieses Fahrrad zu finden, stellen Sie sicher, dass: • Der Bereich gut beleuchtet und gut belüftet ist. • Die Oberfläche eben ist. • Ausreichend Platz vorhanden ist, um auf das Gerät zuzugreifen und im Notfall abzusteigen. -
Seite 46: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sehen Sie das Diagramm (vorherige Seite) und die Inhaltsliste (unten) für den Inhalt der Fahrradbox. Im Kundenbetreuungskapitel finden Sie die Kontaktinformationen, falls Teile fehlen sollten. BOXINHALT Vorder- und Hin- tere Stabilisatoren Lenker Pedale x2 Fahrrad-Basis Sattelstütze Sattel Werkzeugset Bedienungsanleitung Lenkerstange Monitor Lenkerpfostenabdeckung... -
Seite 47: Ic100 Pro Montage
Montageprozess sind nur grundlegende Werkzeuge erforderlich. In der Box finden Sie ein Werkzeugset (Sechskantschlüssel, Multifunktionswerkzeug, Unterlegscheiben und Schrauben). Siehe vorherige Seite. Um Ihren JLL IC100 PRO zusammenzubauen, befolgen Sie bitte diese einfachen Schritte: SCHRITT 1... - Seite 48 SCHRITT 5 SCHRITT 6 Befestigen Sie den Lenker am Pfos- Befestigen Sie den Monitor an der ten mit 4 x M6-Schrauben, flachen Halterung mit den vier Schrauben, Unterlegscheiben und Federschei- die sich auf der Rückseite des Moni- ben. Befestigen Sie dann die Lenker- tors befinden.
-
Seite 49: Betrieb
BETRIEB Lesen Sie alle Anweisungen, Warnungen und Sicherheitsverfahren im Sicherheitskapitel, bevor Sie das Fahrrad benutzen. ÜBERPRÜFUNG DES BETRIEBS DES FAHRRADS Verwenden Sie die folgenden Anweisungen, um den Widerstand und den ordnungsgemäßen Betrieb des Fahrrads zu überprüfen. 1. Ohne dass sich jemand auf dem Fahrrad befindet, drehen Sie den Widerstandsknopf sowohl im Uhrzeigersinn als auch gegen den Uhrzeigersinn und prüfen Sie, ob sich die Magneten dem Schwungrad nähern oder davon entfernen. -
Seite 50: Notstopp-Funktion
NOT-AUS-FUNKTION Der Widerstandsknopf dient auch als Not-Aus. In einer Notfallsituation drücken Sie fest auf den Knopf, um das Schwungrad zum Stillstand zu bringen. SITZVERSTELLUNG Um die Sitzhöhe einzustellen, lösen Sie den Knopf an der Vorderseite des Sattelrohrs und ziehen Sie ihn heraus. Dieser Knopf ist federbelastet. Heben oder senken Sie Ihren Sitz und setzen Sie den Knopf wieder ein und sichern Sie ihn an Ort und Stelle. -
Seite 51: Monitorkonfiguration
MONITORKONFIGURATION Tasten Geräteständer LCD-Bildschirm DATENANZEIGEN Während des Trainings erfasst das Fahrrad die folgenden Daten: • Zeit: Die Gesamtzeit, die Sie trainiert haben. Die Zeit wird in Stunden: Minuten angezeigt. • Geschwindigkeit: Ihre aktuelle Geschwindigkeit, angezeigt in Meilen pro Stunde (mph). •... -
Seite 52: Spezifikationen
SPEZIFIKATIONEN LCD-Displays: Zeit, Geschwindigkeit, Entfernung, Kalorien und Display Scan-Modus. Transport Eingebaute Rollen. Schwungrad 6 kg Schwungrad Widerstand Mehrere Stufen magnetischer Widerstand Sicherheit Notstopp-Funktion. Betriebstemperatur 5° C - 40° C 3-teilige Kurbel an den Pedalen, die sie stärker und zuverlässiger Kurbel macht. -
Seite 53: Wartung
Inspektion oder Wartung. Lesen alle Anweisungen Warnhinweise diesem Kapitel Sicherheitskapitel. Bei Fragen zur Wartung oder Service wenden Sie sich an den JLL® Kundendienst unter +44 (0)800 6123 988. Anforderungen: • Wasser • Trockenes Tuch • Staubsauger WARNUNG 1. -
Seite 54: Reinigung Des Heimtrainers
Feuchtigkeit in der Luft vorhanden ist, und dies könnte sich auf die Integrität und Leistung Ihres Geräts auswirken. WARNUNG 1. Verwenden Sie ausschließlich Ersatzteile von JLL®. 2. Halten Sie Wasser und Flüssigkeiten von elektrischen Teilen fern. 3. Wenn zulassen, dass Gerät... -
Seite 55: Zusätzliche Informationen
• Suchen Sie immer professionellen Rat, bevor Sie Ihre Ernährung ändern oder ein Trainingsprogramm beginnen. • JLL Fitness Ltd haftet nicht für Verletzungen oder Schäden, die beim Zusammenbau oder der Verwendung dieses Heimtrainers auftreten können. • Durch das Lesen dieses Manuals übernehmen Sie die volle Verantwortung für Verletzungen oder Veränderungen Ihres körperlichen Wohlbefindens.
