Inhaltszusammenfassung für JLL IC300 PRO

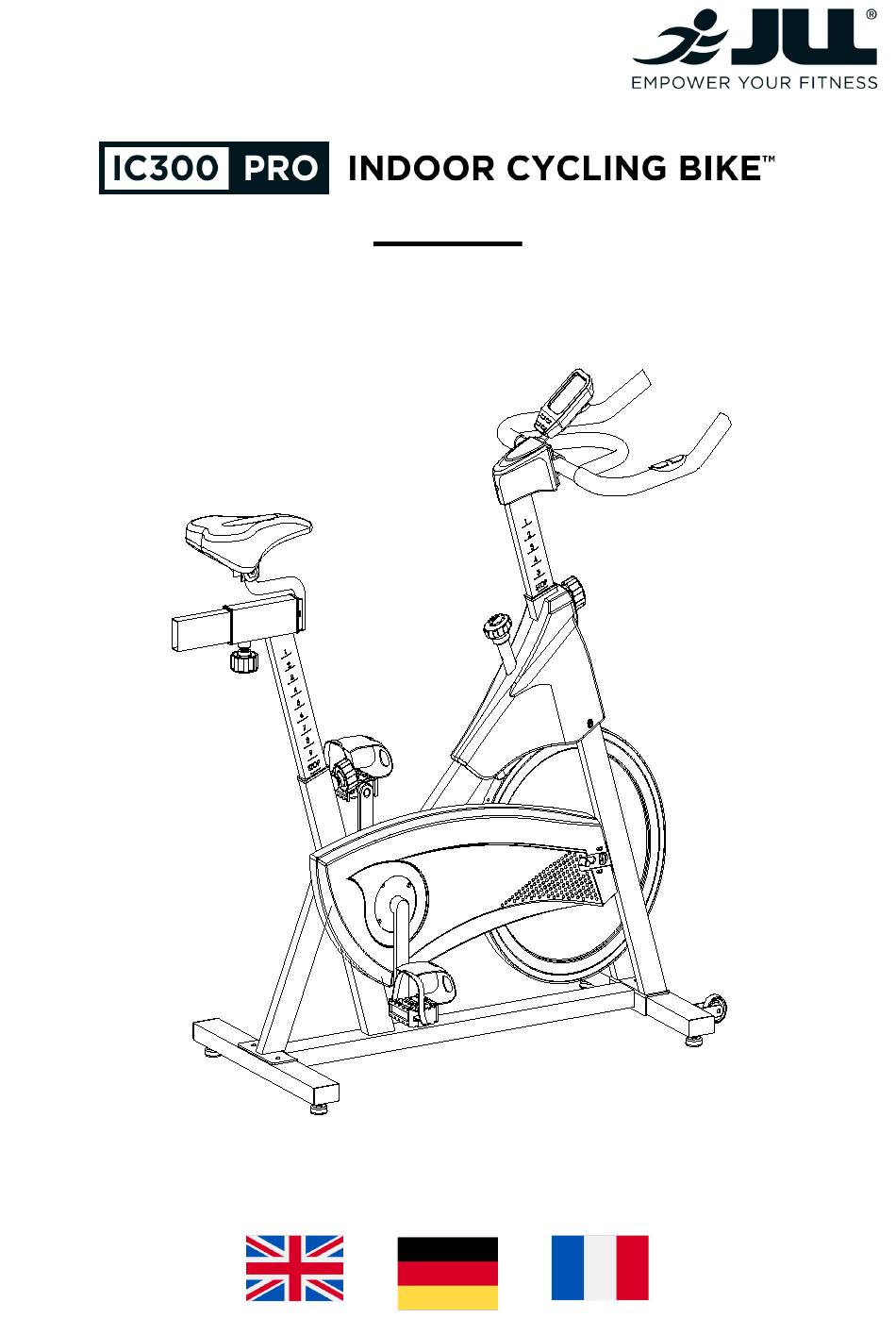

- Seite 1 INSTRUCTION MANUAL...
- Seite 44 DEUTSCHES BENUTZERHANDBUCH MONTAGEANLEITUNG UND TECHNISCHE UNTERSTÜTZUNG 1. Scannen Sie den QR-Code. 2. Folgen Sie dem Link zu unserem YouTube-Kanal oder unserer Download-Seite. 3. Montieren Sie Ihre Maschine sicher. FOLGEN SIE UNS IN DEN SOZIALEN MEDIEN! Erhalten Sie die neuesten Produktinformationen, Schulungsinhalte und mehr...
- Seite 45 Vor der Verwendung....................... Während der Verwendung....................Sicherheitsvorkehrungen beim Training............... Sicherheitsvorkehrungen für die Einrichtung.............. Warnaufkleber........................2. MONTAGE Sitevorbereitung....................... Diagramm..........................Inhaltsverzeichnis......................Boxinhalt............................Werkzeugset..........................IC300 PRO Montage......................Monitor Konfiguration...................... Überprüfung der Betriebsfähigkeit des Fahrrads............Spezifikationen........................3. BETRIEB Not-Aus-Funktion......................Datenanzeige........................Monitoranweisungen......................Scan-Modus............................Hauptanzeige............................Zielprogramme............................
- Seite 46 5. ZUSÄTZLICHE INFORMATIONEN Kontaktdaten........................Haftungsausschluss......................
- Seite 47 EXPLOSIONSZEICHNUNG...
- Seite 48 NAME SPEZIFIKATION Pedale JD-301 (9/16”) Endkappe 1 60*30*1.5 Sechskantbolzen GB/T 12-1988 M8*42 Hinterer Stabilisator SCHWEISSEN Unterlegscheibe GB/T 95-2002 8 Rundmutter GB/T 802-1988 M8 Federverstellungsknopf 57*62 (M16*1.5) Kunststoffsleeve 53.5*23.5*1.5 60*30*1.5 Die Schlauchleitung 7.5*6*28 Vertikale Sattelstütze SCHWEISSEN Endkappe 2 53.5*23.5*1.5 Sattelstütze SOUDURE Sattel DD-6619 Anschlag...
- Seite 49 NAME SPEZIFIKATION Schraube 1 GB/T845-1985 ST4.2*19 Schraube 2 GB/T 15856.1-2002 ST4.2X19 Schraube 3 GB/845-85 ST4.8X13 Äußere Kettenabdeckung 714*301*60 Kleine Kettenabdeckung 108*37*3 (7g) Achse 20*162 Langes Befestigungsrohr 25*20.2*41.2 Kurzes Befestigungsrohr 25*20.5*9 Innere Kettenabdeckung 395*259*2.5 (250g) Riemen 5PK52 Riemenrolle 200*24 Flache Unterlegscheibe GB/T 95-2002 12 Puls Schraube 5...
- Seite 50 SICHERHEITSHINWEISE Bitte achten Sie auf die folgenden Anweisungen, bevor Sie dieses Fahrrad in Betrieb nehmen. SICHERHEITSVORKEHRUNGEN FÜR BENUTZER VOR DER VERWENDUNG • Bauen Sie das Fahrrad gemäß der Bedienungsanleitung zusammen. • Konsultieren Sie vor Beginn eines Trainingsprogramms Ihren Arzt. • Lesen Sie die Anweisungen. •...
- Seite 51 • VERWENDEN SIE das Trainingsfahrrad NICHT im Freien. • Lesen Sie das Anleitungshandbuch vor der Verwendung des Fahrrads vollständig durch. • Stellen Sie sicher, dass alle Benutzer geeignetes Schuhwerk auf JLL®-Geräten tragen. • Richten Sie das Fahrrad auf einer ebenen Fläche ein und betreiben Sie es.
- Seite 52 MONTAGE SITEVORBEREITUNG Um den idealen Standort für dieses Fahrrad zu finden, stellen Sie sicher, dass: • Der Bereich gut beleuchtet und gut belüftet ist. • Die Oberfläche eben ist. • Ausreichend Platz vorhanden ist, um auf das Gerät zuzugreifen und im Notfall abzusteigen.
- Seite 53 INHALTSVERZEICHNIS Sehen Sie das Diagramm (links) und die Inhaltsliste (unten) für den Inhalt der Fahrradbox. Im Kundenbetreuungskapitel finden Sie die Kontaktinformationen, falls Teile fehlen sollten. BOXINHALT Lenker Flasche Vordere und hintere Stabilisatoren Basis des Heimtrainers Monitor Flaschenhalter Horizontale Sattelstütze Sattel Pedale x2 Werkzeugset Lenkerstange...
- Seite 54 Montageprozess sind nur grundlegende Werkzeuge erforderlich. In der Box finden Sie ein Werkzeugset (Sechskantschlüssel, Multifunktionswerkzeug, Unterlegscheiben und Schrauben). Siehe vorherige Seite. Um Ihren JLL IC300 PRO zusammenzubauen, befolgen Sie bitte diese einfachen Schritte: SCHRITT 1...
- Seite 55 SCHRITT 5 SCHRITT 6 Schieben Sie die Lenkerstange in den Halten Sie die Monitorhalterung an Rahmen und befestigen Sie sie mit der Rückseite des Lenkers, achten dem federbelasteten Knopf. Sie darauf, dass die Halterung vom Fahrrad weg zeigt. Führen Sie die vier Inbusschrauben und vier Federscheiben durch die Lenker und befestigen Sie sie am Lenkerposten.
- Seite 56 SCHRITT 9 Schließlich befestigen Flaschenhalter beiden Schrauben auf der linken Seite des Rahmens. Verwenden Sie das Ende Ihres Multifunktionswerkzeugs. WARNUNG: SCHWERES GERÄT • Es wird empfohlen, dass mindestens zwei Personen das Fahrrad heben, bewegen und zusammenbauen. • Verwenden Sie sichere Hebemethoden.
- Seite 57 MONITORKONFIGURATION LCD-Hauptanzeige Tasten Einzelfunktionsbildschirme ÜBERPRÜFUNG DES BETRIEBS DES FAHRRADS Verwenden Sie die folgenden Anweisungen, um den Widerstand und den ordnungsgemäßen Betrieb des Fahrrads zu überprüfen. 1. Ohne dass sich jemand auf dem Fahrrad befindet, drehen Sie den Widerstandsknopf sowohl im Uhrzeigersinn als auch gegen den Uhrzeigersinn und prüfen Sie, ob sich die Magneten dem Schwungrad nähern oder davon entfernen.
- Seite 58 SPEZIFIKATIONEN LCD-Anzeigen: Zeit, Entfernung, Kalorien, Umdrehungen pro Minute (RPM), Anzeige Puls, Geschwindigkeit und Scan-Modus. Transport Eingebaute Räder. 20 kg Schwungrad, das eine reibungslose Fahrt für Anfänger oder ein Schwungrad anspruchsvolles Training für ernsthafte Athleten ermöglicht. Magnetischer Widerstand bietet ein anspruchsvolles, aber reibungsloses und Widerstand leises Training.
- Seite 59 BETRIEB Lesen Sie alle Anweisungen, Warnungen und Sicherheitsverfahren im Sicherheitskapitel, bevor Sie das Fahrrad benutzen. NOT-AUS-FUNKTION Der Widerstandsknopf dient auch als Not-Aus. In einer Notfallsituation drücken Sie fest auf den Knopf, um das Schwungrad zum Stillstand zu bringen. DATENANZEIGEN Während des Trainings erfasst das Fahrrad die folgenden Daten: •...
- Seite 60 ZIELPROGRAMME Mit dem IC300 Pro-Monitor können Sie eine Zielzeit, eine Zielstrecke, verbrannte Kalorien und den Puls einstellen. Drücken Sie die Modus-Taste, bis die Funktion, die Sie einstellen möchten, blinkt, und drücken Sie dann die Set-Taste, bis die Ziffern zu blinken beginnen.
- Seite 61 Inspektion oder Wartung. Lesen alle Anweisungen Warnhinweise diesem Kapitel Sicherheitskapitel. Bei Fragen zur Wartung oder Service wenden Sie sich an den JLL® Kundendienst unter +44 (0)800 6123 988. Anforderungen: • Wasser • Trockenes Tuch • Staubsauger WARNUNG 1.
- Seite 62 Feuchtigkeit in der Luft vorhanden ist, und dies könnte sich auf die Integrität und Leistung Ihres Geräts auswirken. WARNUNG 1. Verwenden Sie ausschließlich Ersatzteile von JLL®. 2. Halten Sie Wasser und Flüssigkeiten von elektrischen Teilen fern. 3. Wenn zulassen, dass Gerät...
- Seite 63 AUSBALANCIEREN DES FAHRRADS Stellen Sie das Fahrrad auf einen ebenen Boden, um ein Ungleichgewicht zu vermeiden. Falls das nicht möglich ist, können Sie das Fahrrad ausbalancieren, indem Sie die Gummifüße unter den Stabilisatoren verstellen. Überprüfen Sie, ob das Fahrrad ausbalanciert ist: 1.
- Seite 64 • Suchen Sie immer professionellen Rat, bevor Sie Ihre Ernährung ändern oder ein Trainingsprogramm beginnen. • JLL Fitness Ltd haftet nicht für Verletzungen oder Schäden, die beim Zusammenbau oder der Verwendung dieses Heimtrainers auftreten können. • Durch das Lesen dieses Manuals übernehmen Sie die volle Verantwortung für Verletzungen oder Veränderungen Ihres körperlichen Wohlbefindens.
