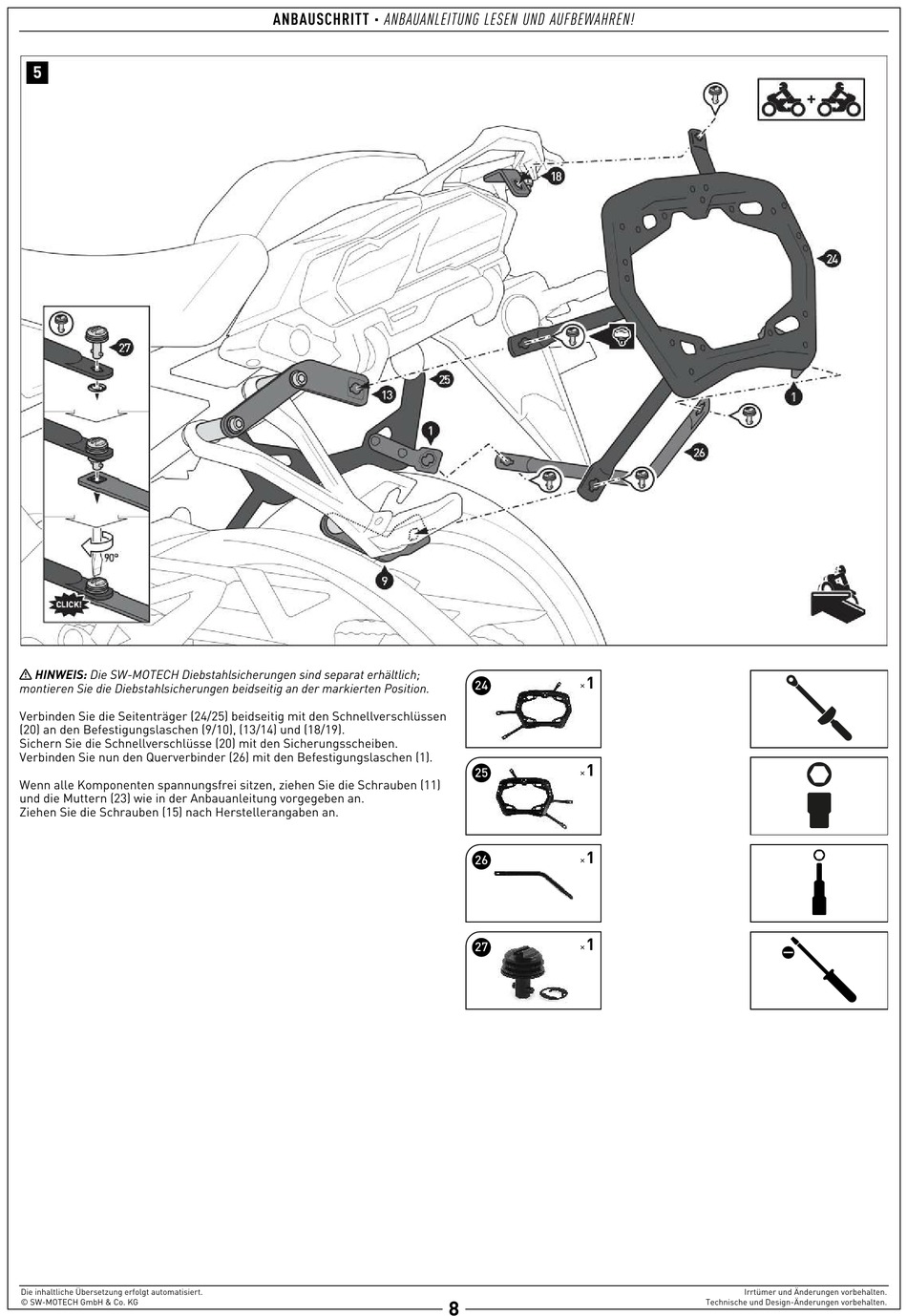

5
HINWEIS: Die SW-MOTECH Diebstahlsicherungen sind separat erhältlich;
montieren Sie die Diebstahlsicherungen beidseitig an der markierten Position.
Verbinden Sie die Seitenträger (24/25) beidseitig mit den Schnellverschlüssen
(20) an den Befestigungslaschen (9/10), (13/14) und (18/19).
Sichern Sie die Schnellverschlüsse (20) mit den Sicherungsscheiben.
Verbinden Sie nun den Querverbinder (26) mit den Befestigungslaschen (1).
Wenn alle Komponenten spannungsfrei sitzen, ziehen Sie die Schrauben (11)
und die Muttern (23) wie in der Anbauanleitung vorgegeben an.
Ziehen Sie die Schrauben (15) nach Herstellerangaben an.
Die inhaltliche Übersetzung erfolgt automatisiert.
© SW-MOTECH GmbH & Co. KG
ANBAUSCHRITT · ANBAUANLEITUNG LESEN UND AUFBEWAHREN!
1
24
×
1
25
×
1
26
×
1
27
×
8
Irrtümer und Änderungen vorbehalten.
Technische und Design-Änderungen vorbehalten.
