Inhaltszusammenfassung für PCE Instruments ALM 1

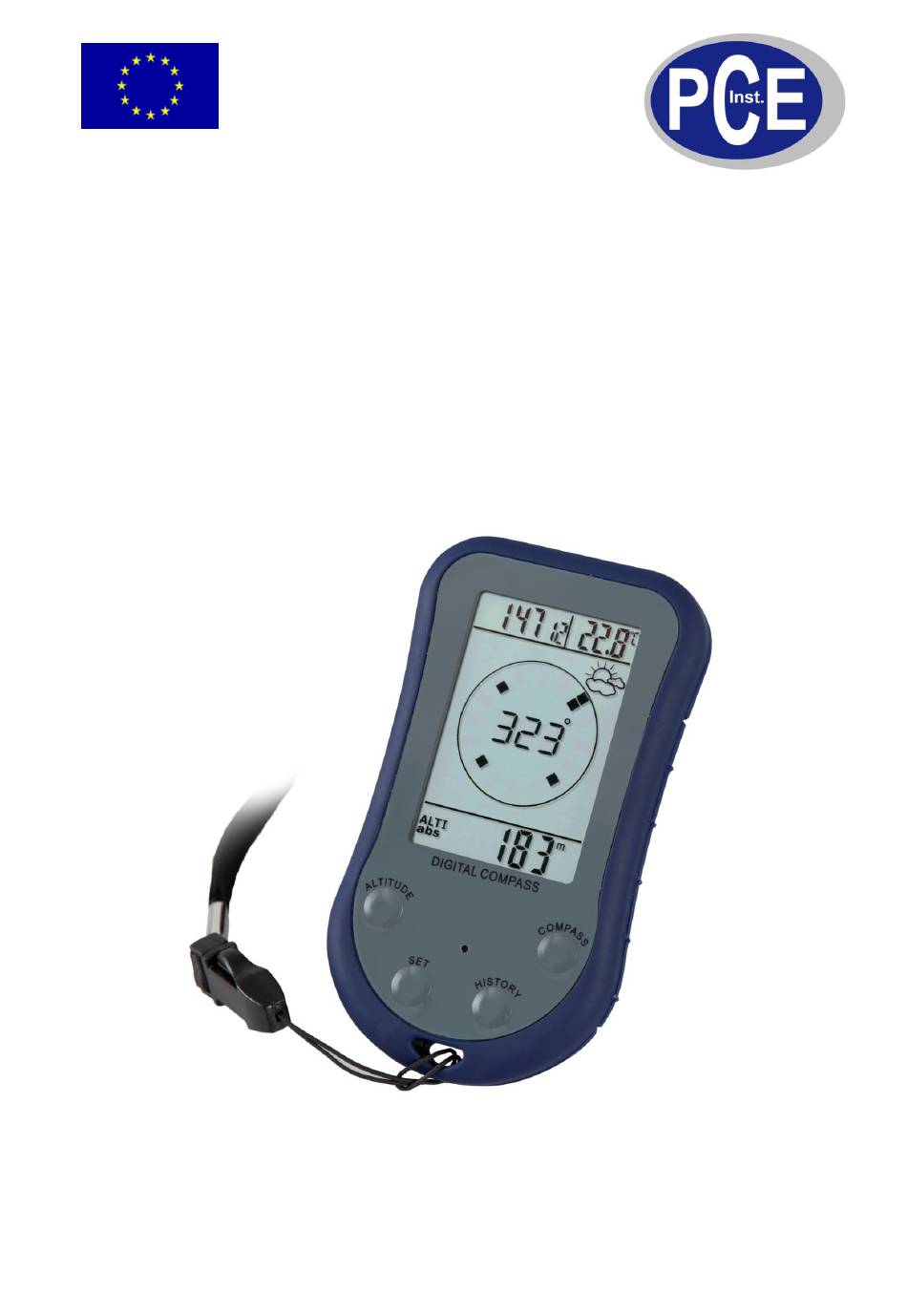

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 01805 976 990 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Digitaler Kompass mit Altimeter PCE-ALM 1 Version 1.1 24.08.2011...
- Seite 2 BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung .............................. 3 Lieferumfang ..........................3 Sicherheit .............................. 3 Warnhinweise allgemein ........................ 3 Spezifikationen ............................4 Gerätebeschreibung ..........................4 Funktionen der Tasten ........................4 Die „Höhe+-Taste“ ......................... 4 4.1.1 Die „Kompass-“-Taste ........................4 4.1.2 Die „Set“-Taste ..........................5 4.1.3 Die “History”-Taste .........................
- Seite 3 BETRIEBSANLEITUNG www.warensortiment.de Einleitung Einfaches Altimeter mit Temperatur und Druckmessung Lieferumfang 1x Karton 1x Gerät 1x Batterie 1x Tragegurt 1x Gebrauchsanweisung Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung.
- Seite 4 BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen Model PCE-ALM 1 Display 0° bis 359° / 1 – 16 Zeiger (graphisch) Kompassanzeige Winkelgenauigkeit +/-8° -500 – 8000 m Höhenreichweite Relative Höhengenauigkeit +/-3.0 m Absolute Höhengenauigkeit +/-12 m Temperaturmessbereich -20°C - 60°C (-4°F bis 140°F) Temperaturgenauigkeit +/- 1.0°C...
- Seite 5 BETRIEBSANLEITUNG www.warensortiment.de 4.1.3 Die „Set“-Taste Im normalen Display die „Set“-Taste drücken, um zwischen Datum und Uhrzeit zu wechseln. Halten Sie im normalen Display die „Set“-Taste sechs Sekunden lang gedrückt, um in den Energiesparmodus zu wechseln. Das Display schaltet sich aus, die Uhr läuft jedoch weiter. Sie können mit jedem beliebigen Knopf ins Hauptmenü...
- Seite 6 BETRIEBSANLEITUNG www.warensortiment.de Betrieb Absolute Höhe Die absolute Höhe wird durch Luftdruck bestimmt, daher könnte eine Änderung des Drucks die Messung beeinflussen. Um eine genauere Messung zu gewährleisten, muss man das Gerät kalibrieren, da der Luftdruck sich kontinuierlich ändern kann. Wichtige Anmerkung: Um eine korrekte erste Höhenmessung durchzuführen, muss die Höhe bekannt sein. Diese wichtige Information lässt sich in einer topographischen Karte der lokalen Umgebung ablesen.
- Seite 7 BETRIEBSANLEITUNG www.warensortiment.de Missweisung kompensieren Sie können die Missweisung Ihrer geographischen Lage kompensieren, indem Sie entweder westliche Missweisung (W) abziehen oder östliche (E) hinzufügen. Beispiel - 26° westliche Missweisung und die Kompassnadel zeigt 326° (MB). - Die korrekte Lage wäre 326°(MB)-26°(W) = 300° Das Gerät kompensiert die Missweisung, wenn man die Missweisung die in der Liste angegebene nächste Großstadt einbezieht.
- Seite 8 BETRIEBSANLEITUNG www.warensortiment.de Den Kompass kalibrieren Drücken Sie die „Kompass“-Taste, um in den Kompassmodus zu wechseln. Drücken sie nochmal die „Kompass/- “-Taste, um die Peilung entweder digital oder graphisch darzustellen. Nordindikator Kardinal- indikator Peilung in Grad Nordindi- kator Kompass kalibrieren: (1) Bei erster Benutzung (2) Nach Batteriewechsel, (3) Bei Benutzung an einem Ort, der sich vom Ort der Erstkalibrierung stark unterscheidet.
- Seite 9 BETRIEBSANLEITUNG www.warensortiment.de Speichermodus Die Speicherintervallzeit einstellen (1) Betätigen Sie den „History“-Knopf solange bis „HIS“ im Display erscheint und die gespeicherte Intervallzeit aufleuchtet. Nun drücken Sie „Altitude/+“, um den Wert zu erhöhen und „Kompass/-“, um ihn zu verringern. Um den eingegebenen Wert zu bestätigen, drücken Sie „History“ und verlassen damit den Speichermodus. (2) Die Zeiten lassen sich zwischen einer und 60 Minuten variieren.
- Seite 10 BETRIEBSANLEITUNG www.warensortiment.de 10 Wartung und Reinigung 10.1 Batterie einsetzen (1). Zuerst eine große Münze benutzen, um die Batterieabdeckung an der Rückseite des Kompasses aufzuschrauben. (2). Fügen Sie eine 3V (CR2032) Lithiumzelle mit dem positiven Pol (+) nach oben in das vorgesehene Batteriefach ein und schließen sie es wieder mit dem dafür vorgesehenen Deckel.
