Svenska BC 2420
Laddaren är avsedd för laddningsbara blybatterier med större kapacitet
än 24Ah, och godkänd för fast montering i fordon med 24 V elsystem
och negativ jord (minus till gods).
Vid laddning behöver man varken skruva av batteriets cellproppar eller
demontera batterikablarna. Laddaren är dimensionerad för att ladda vid
låga temperaturer. Batteritillverkarens anvisningar om skötsel, efterfyllning
av destillerat vatten, rengöring o dyl måste efterföljas.
OBS! Kontrollera batteriets syranivå regelbundet.
Anslutning till 230 V sker med Calix plug-in kablar, skarvkablar och
grenuttag. Har fordonet redan utrustats med Calix elektriska värmesystem
kan komplettering med skarvkabel och grenuttag för inkoppling av bat-
teriladdaren behövas .
Vid montering av enbart batteriladdare, ansluts laddaren med Calix
intagskabel (MK) och anslutningskablar (MS). För vidare information, se
Calix handbok.
Laddaren får endast anlutas till jordat uttag. För tidsstyrning av motor-
och / eller kupévärmare används Calix timer. Reläkontakten kopplas in
efter laddaren se. översiktsbild.
Montering
OBS! Bryt 230VAC anslutning vid in/urkoppling av batterikablar. Röd
kabel ansluts till batteriets + pol och svart kabel till batteriets - pol. Ka-
blage och ledningar måste behandlas med försiktighet så
att de icke skadas och speciellt att motorhuv, lock, dörrar eller andra
skarpa föremål icke får trycka mot ledningen så att isoleringen skadas.
Apparatintaget skall placeras så att det skyddas mot besprutning och
mekanisk skada. Medföljande jordning skall ske med separat jordskruv
till karossen. Laddaren monteras på ett sådant sätt att omgivningstempe-
raturen inte blir för hög. Ej nära t.ex. turboaggregat, grenrör etc. Max.
arbetstemperatur +60°C får ej överstigas. Vid monteringen använd alltid
alla infästningshål, tänk på att laddaren skall klara vibrationer och stötar
under många år i fordonet. Monteras laddaren så att risk för nötning mot
24V-ledare inte kan uppstå, skall ändamålsenligt skavskydd monteras på
ledarna. 24V-kablagets längd är 1500mm. OBS! Batterikabeln bör
anslutas direkt på batteripolskorna, uttag längs
batterikablarna får ej förekomma.
Temperatursensorn som är inbygg i minusgabeln (svart) används för att
se korrekt laddspänning vid olika temperaturer.

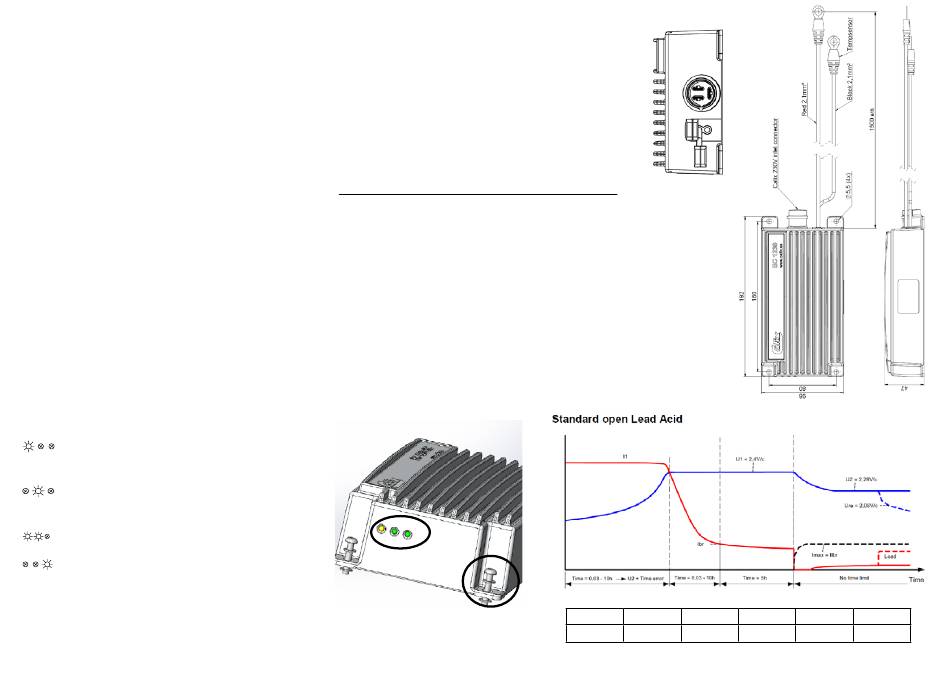

Montering på karossplåt
Avlägsna färgen från bilplåten under fästpunkterna och skruva fästet
med de bifogade fästdetaljerna i följande ordning: plåtskruv, taggbricka,
fäste, taggbricka och bilplåt, bild A.
Laddningsförlopp Calix BC 2420
Högladdningsfas: Laddning sker vid max 28,8 och laddnings-
strömmen regleras efter laddningsbehov. Efter 16 timmars inkoppling
eller då laddningsströmmen sjunkit till 1,2 A övergår laddningen
automatiskt i en lågladdningsfas. Tiden 16 timmar är vald med hänsyn till
batteriets förmåga att utstå laddningsspänningen 28,8 V.
Lågladdningsfas: Laddning sker vid max 27,6 V och laddnings-
strömmen regleras efter laddningsbehov. Vid enbart underhållsladdning
av batteri uppgår laddningsströmmen till c:a 0,1 A. Batteriladdaren
laddar i lågladdningsfas så länge den är ansluten till nätspänning (230
V). Se bild. D.
Utjämningsladdning: Om laddaren ansluts till ett fulladdat batteri
kommer laddaren att gå över till lågladdning efter ca 4h, som är den
kortaste laddningstiden.
Lågladdningsfas pga. tiomeout, dvs. laddningsströmmen har inte
sjunkit till inställt värde (ca 1,2 A) inom den maximala laddningstiden på
16 timmar. Det kan inträffa då strömförbrukande enheter som t.ex. kom-
munikationsradio, fax och liknande är påkopplade.
Varning
Batteriet avger explosiva gaser vid laddning, undvik gnistbildning och
öppen låga. Batteriet skall vara placerad på en väl ventilerad plats under
laddning. Produkten är inte ämnad att användas av personer (inklusive
barn) med nedsatt fysisk eller mental förmåga eller som har brist på kun-
skap eller erfarenhet, om de inte har fått handledning eller fått information
om hur man använder produkten av en person som är ansvarig för dess
säkerhet. Barn skall övervakas så att de inte leker med produkten.
GARANTI
För våra produkter lämnas 3 års garanti räknat från försäljningsdatum. Ga-
rantin omfattar fabrikations- och materialfel. Skador som orsakats av felaktig
montering och skötsel ersättes ej. Garantiersättning enligt svensk praxis kan
endast åberopas tillsammans med inköpskvitto varav framgår varutyp, datum
och försäljningsställe. Vid eventuell reklamation sändes den felaktiga varan
eller i förekommande fall utbytbar defekt detalj tillsammans med kvitto enligt
ovan och genom återförsäljarens försorg till : CALIX AB, Box 5026, Filargatan
14, 630 05 ESKILSTUNA.
Tekniska data/Technical data BC 1230
Systemspänning
Laddningsspänning
Underhållsladdningsspänning
Max laddström
Ineffekt
Egenförbrukning
Längd / Bredd / Höjd
Vikt med kablar
Vi förbehåller oss rätten till tekniska ändringar utan föregående medde-
lande. För senaste information, besök vår hemsida www.calix.se
B.
A.
C.
24V
28,8V
27,6V
20A
500W max 2A
<1mA
Bild C
1,7kg
Charger
I1
U1
BC2420
20A
28,8V
D.
Ibr
U2
Ure
2,0A
27,4V
25,0V
