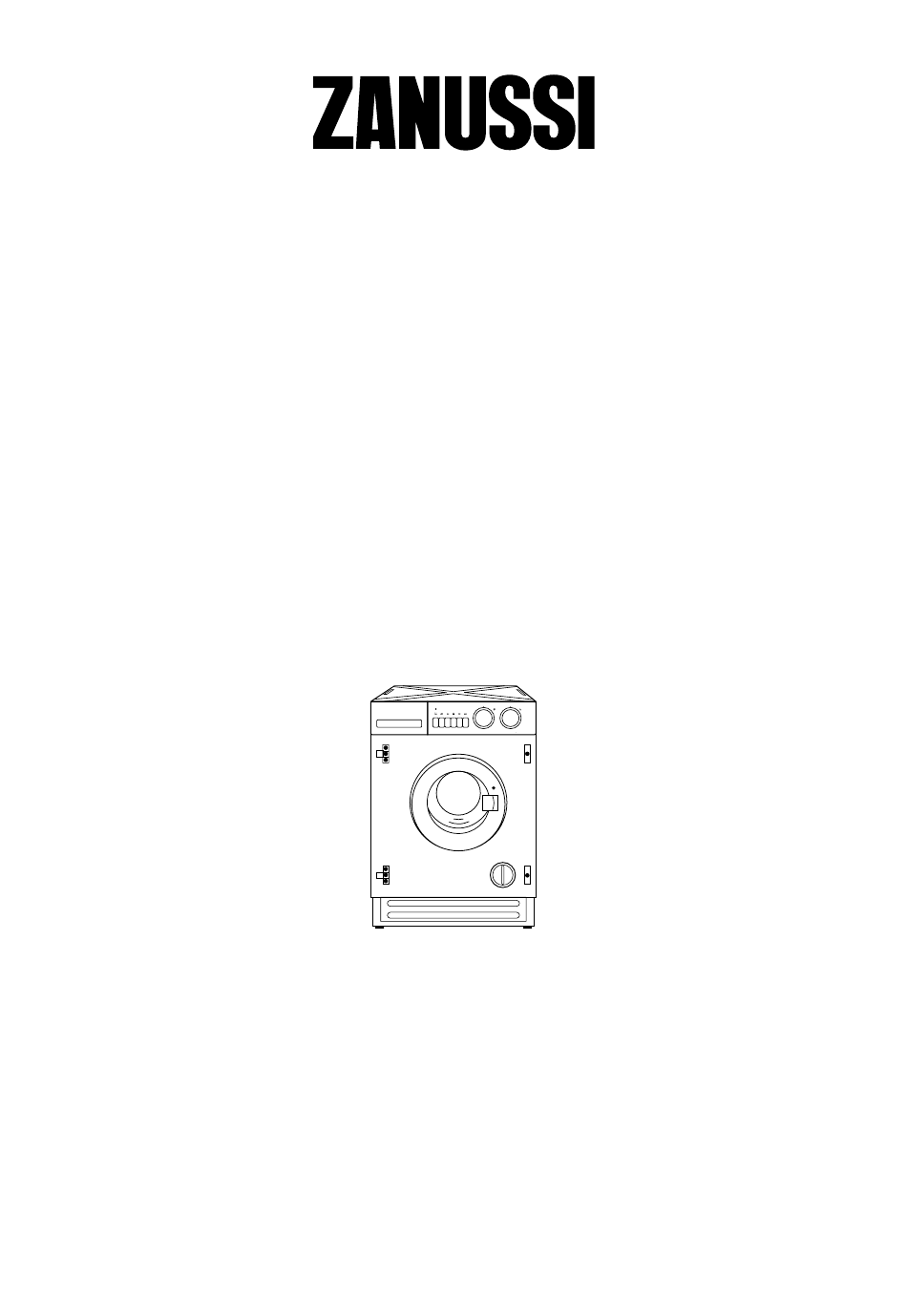

- Seite 1 WASCHAUTOMAT WASAUTOMAAT LAVE-LINGE FJI 1296 F J I 1 2 9 6 GEBRAUCHSANWEISUNG GEBRUIKSAANWIJZING NOTICE D’UTILISATION 132999160...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter. Transportschaden Vergewissern Sie sich nach dem Auspacken zunächst, daß...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheits- und Warnhinweise Pflege und Wartung Entkalken des Gerätes Entsorgung Äußere Reinigung Reinigung der Waschmittelschublade Reinigung des Wassereinlaufsiebes Umwelttips Reinigung des Flusensiebes Notentleerung Technische Daten Frost Installation Behebung kleiner Entfernen der Transportsicherung Funktionsstörungen 24-25 Aufstellung Kaltwasseranschluß Wasserablauf Elektrischer Anschluß Einbau-Anweisungen 10-11 Ihr neuer Waschautomat... -
Seite 4: Sicherheits- Und Warnhinweise
SICHERHEITS- UND WARNHINWEISE Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden. Allgemeine Sicherheit Gebrauch Reparaturen an Elektrogeräten dürfen nur Benutzen Sie das Gerät nur zum Waschen von Fachkräften durchgeführt werden. Durch von haushaltsüblicher Wäsche. unsachgemäße Reparaturen können Wird das Gerät zweckentfremdet oder falsch erhebliche Gefahren für den Benutzer... -
Seite 5: Sicherheit Von Kindern
Sicherheit von Kindern Stellen Sie sicher, daß Kinder oder Kleintiere nicht in die Trommel des Waschautomaten Kinder können Gefahren, die im Umgang mit klettern. Elektrogeräten liegen, oft nicht erkennen. Bei der Entsorgung des Waschautomaten: Sorgen Sie deshalb für die notwendige Ziehen Sie den Netzstecker, schneiden Sie Aufsicht während des Betriebs und lassen die elektrische Zuleitung ab und beseitigen... -
Seite 6: Technische Daten
TECHNISCHE DATEN Abmessungen Höhe 82 cm Breite 60 cm Tiefe 54 cm Fassungsvermögen (Trockenwäsche): – Koch- u. Buntwäsche 4,5 kg – Pflegeleicht u. Feinwäsche – Wolle Schleuderdrehzahl (max.) 1200 U/min Spannung 220-230 V / 50 Hz Absicherung 10 A Gesamtanschlußwert 2200 W Wasserdruck: min. -
Seite 7: Installation
INSTALLATION Entfernen der Transportsicherung Vor der Installation müssen Sie die Transportsicherungen entfernen. Gehen Sie wie folgt vor: 1. Schrauben Sie mit einem Schlüssel die rechte Schraube an der Rückwand des Waschautomaten heraus. 2. Legen Sie das Gerät auf die Rückwand und passen Sie dabei auf, daß... -
Seite 8: Aufstellung
Aufstellung Der Waschautomat kann auf jedem ebenen und stabilen Fußboden aufgestellt werden. Er muß mit allen vier Füßen fest auf dem Boden stehen. Waagrechte, einwandfreie Aufstellung, zum Beispiel mit einer Wasserwaage, überprüfen. Kleine Unebenheiten lassen sich durch Heraus- oder Hineindrehen der Gerätefüße ausgleichen. -
Seite 9: Wasserablauf
Wasserstop Das Wasserstop-System schützt vor Wasserschäden. Durch natürliche Alterung kann der Wasserzulaufschlauch schadhaft werden; in diesem Fall blockiert das System die Wasserzufuhr zum Gerät. Die Störung wird durch die Erscheinung einer roten Markierung im Fensterchen «A» angezeigt. Der Kundendienst muß verständigt werden. P0352 Wasserablauf Der Ablaufschlauch kann wie folgt positioniert... -
Seite 10: Einbau-Anweisungen
Einbau-Anweisungen Dieses Gerät kann unter einer Arbeitsfläche oder zwischen den Küchenmöbeln eingebaut werden. Die Nischenmaße sind aus der Abbildung “A” ersichtlich. P0965 Vorbereitung und Montage der Tür Auf diesem Gerät kann eine umkehrbare Tür (rechts oder links zu öffnen) montiert werden, um es auf beste Weise in die anderen Küchenmöbel integrieren zu können. - Seite 11 c) Montage der Tür Die Scharniere werden nun mit den Schrauben M 5 x 9 am Gerät befestigt (3 - Abb. B). Die Scharniere können, um die unterschiedlichen Dicken der Tür auszugleichen, waagrecht verstellt werden. Um die perfekte Angleichung der Tür zu erreichen, muß...
-
Seite 12: Ihr Neuer Waschautomat
IHR NEUER WASCHAUTOMAT Ihr neuer Waschautomat aus dem Jet System Die automatische Abkühlung der von Zanussi erfüllt alle Anforderungen moderner Waschlauge auf 60°C im Kochwasch- Wäschepflege: dank diesem neuen System wird Programm vor dem Abpumpen verhindert wäschegerechtes und umweltschonendes eine Verformung der Kunststoff- Waschen mit großen Einsparungen von Wasser,... -
Seite 13: Gebrauch
GEBRAUCH Bedienblende F J I 1 2 9 6 1 2 3 4 5 6 7 6 Spülstop-Taste 1 Betriebskontrollampe Durch Drücken dieser Taste bleibt die Wäsche Sie leuchtet beim Einschalten des Gerätes auf im letzten Spülgang liegen, um zu vermeiden, und erlischt beim erneuten Drücken der daß... -
Seite 14: Tips Zum Waschen
Tips zum Waschen Wäschefüllmengen Die Angaben über die max. Wäschemenge finden Sie in den Programmtabellen. Wäsche sortieren und Faustregeln: vorbehandeln Baumwolle, Leinen: volle Trommel, aber nicht Beachten Sie die Pflegekennzeichen in den überladen. Wäschestücken und die Waschanweisung Synthetiks: Trommel nicht mehr als 1/2 füllen. der Hersteller. -
Seite 15: Wasch- Und Veredelungsmittel
Rost: Kleesalz, heiß gelöst, oder «Rostteufel» – Flüssige Waschmittel, vorzugsweise für kalt. Vorsicht bei älteren Rostflecken, weil das Waschprogramme mit niedrigen Zellulosegefüge dann bereits angegriffen ist und Waschtemperaturen (max. 60°C) für alle das Gewebe zur Lochbildung neigt. Textilarten oder speziell nur für Wolle. Stockflecken: Mit Chlorbleichlauge behandeln, –... -
Seite 16: Entfärben Von Textilien
Färben von Textilien Färben in Ihrem Waschautomaten ist grundsätzlich möglich, wenn Sie folgende Hinweise beachten: Nur Färbemittel benutzen, die ausdrücklich für den Gebrauch in Waschvollautomaten vorgesehen sind. Angaben der Färbemittelhersteller befolgen. Waschprogramm wählen, das der optimalen Färbetemperatur entspricht. Wäschemenge max. 1,5 kg. Achtung: Nach jedem Färben muß... -
Seite 17: Arbeitsabläufe Beim Waschen
Arbeitsabläufe beim Waschen Wir raten Ihnen, zur Reinigung von Trommel und Bottich einen Kochwaschgang ohne Wäsche durchzuführen. Füllen Sie bitte1/2 Meßbecher Waschmittel in den Waschmittelbehälter. Anschließend können Sie Ihr Gerät in Betrieb nehmen. 1. Einlegen der Wäsche Öffnen Sie die Einfülltür. Die Wäschestücke entfalten und locker in die Waschtrommel einfüllen. -
Seite 18: Wahl Der Temperatur
5. Wahl der Temperatur Drehen Sie den Temperaturwähler auf die gewünschte Stellung. P0128 6. Wahl des Programmes und Start der Maschine Drehen Sie den Programmwähler im Uhrzeigersinn auf die gewünschte Stellung und drücken Sie die EIN/AUS-Taste: die Betriebs- und Türverriegelungslampe leuchten auf und das Programm beginnt. -
Seite 19: Internationale Pflegekennzeichen
Internationale Pflegekennzeichen Symbole für die Pflegebehandlung von Textilien Stand 1993 WASCHEN (Waschbottich) Spezial- Normal- Schon- Normal- Schon- Normal- Schon- Schon- Hand- nicht Schon- wasch- wasch- wasch- wasch- wasch- wasch- wasch- wäsche waschen wasch- gang gang gang gang gang gang gang gang Die Zahlen im Waschbottich entsprechen den maximalen Waschtemperaturen, die nicht überschritten werden dürfen. -
Seite 20: Programmübersicht
PROGRAMMÜBERSICHT NORMALPROGRAMME FÜR BAUMWOLLE UND LEINEN Verbrauchswerte* Wäsche- Zusatzfunktion Programm Temperatur Textilien menge Strom Wasser Zeit über Tasten max. Liter Min. KOCHWÄSCHE MIT VORWÄSCHE, z.B. stark verschmutzte 60°-95° 4,5 kg Berufswäsche, Bett-, Tisch- und Unter- wäsche, Handtücher KOCHWÄSCHE OHNE VORWÄSCHE, z.B. normal verschmutzte 60°-95°... - Seite 21 PROGRAMMÜBERSICHT SCHONPROGRAMME FÜR PFLEGELEICHTE GEWEBE, FEINWÄSCHE, WOLLE Verbrauchswerte* Wäsche- Zusatzfunktion Programm Temperatur Textilien menge Strom Wasser Zeit über Tasten max. Liter Min. PFLEGELEICHT MIT VORWÄSCHE stark verschmutzte 30°-60° 2 kg Synthetiks, Leibwäsche, bügelfreie Hemden, Blusen KURZPROGRAMM 30°-60° leicht verschmutzte 2 kg 0,45 Sportkleidung PFLEGELEICHT...
-
Seite 22: Pflege Und Wartung
PFLEGE UND WARTUNG Einwandfreies Waschen und Funktionieren des Waschautomaten hängen auch von der Pflege ab. 1. Entkalken des Gerätes Bei richtiger Waschmitteldosierung ist ein Entkalken im allgemeinen nicht erforderlich. Falls Sie doch entkalken möchten, verwenden Sie hierzu ausschließlich Markenentkalkungsmittel mit Korrosionsschutz für Waschmaschinen. Dosierung nach Herstellerangaben. -
Seite 23: Reinigung Des Flusensiebes
5. Reinigung des Flusensiebes Bitte reinigen Sie von Zeit zu Zeit das zum Auffangen von Fremdkörpern, Flusen usw. dienende Flusensieb. Ein sauberes Sieb sorgt für einwandfreie Waschresultate. Folgende Handgriffe sind erforderlich: Schüssel etc. für Restwasser unterstellen. P0037 P0039 Flusensiebknebel nach links entgegen dem Uhrzeigersinn drehen, bis das Flusensieb entnommen werden kann. -
Seite 24: Behebung Kleiner Funktionsstörungen
BEHEBUNG KLEINER FUNKTIONSSTÖRUNGEN Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen. Kann die Störung nicht behoben werden, sich an den nächsten Kundendienst wenden. Störungen Mögliche Ursachen Die Maschine startet nicht: Ist die Einfülltür richtig geschlossen? Sitzt der Netzstecker fest in der Steckdose? Führt die Steckdose Spannung, ist die Sicherung intakt? (mit einer Tischlampe... - Seite 25 Störungen Mögliche Ursachen Die Einfülltür läßt sich nicht Ist ein Programm in Betrieb? Ist die Tür noch verriegelt? öffnen: Das Geräuschbild ist ungewohnt: Das Gerät besitzt ein modernes Antriebssystem, das im Vergleich zu früheren Antrieben ein abweichendes Geräuschbild erzeugt. Dieser neue Antrieb ermöglicht den Sanftanlauf bzw.
