Caratec CAS200D Bedienungs- Und Montageanleitung
Vorschau ausblenden
Andere Handbücher für CAS200D:
- Bedienungs- u. montageanleitung (8 Seiten) ,
- Montageanleitung (12 Seiten)
Verwandte Anleitungen für Caratec CAS200D
Inhaltszusammenfassung für Caratec CAS200D

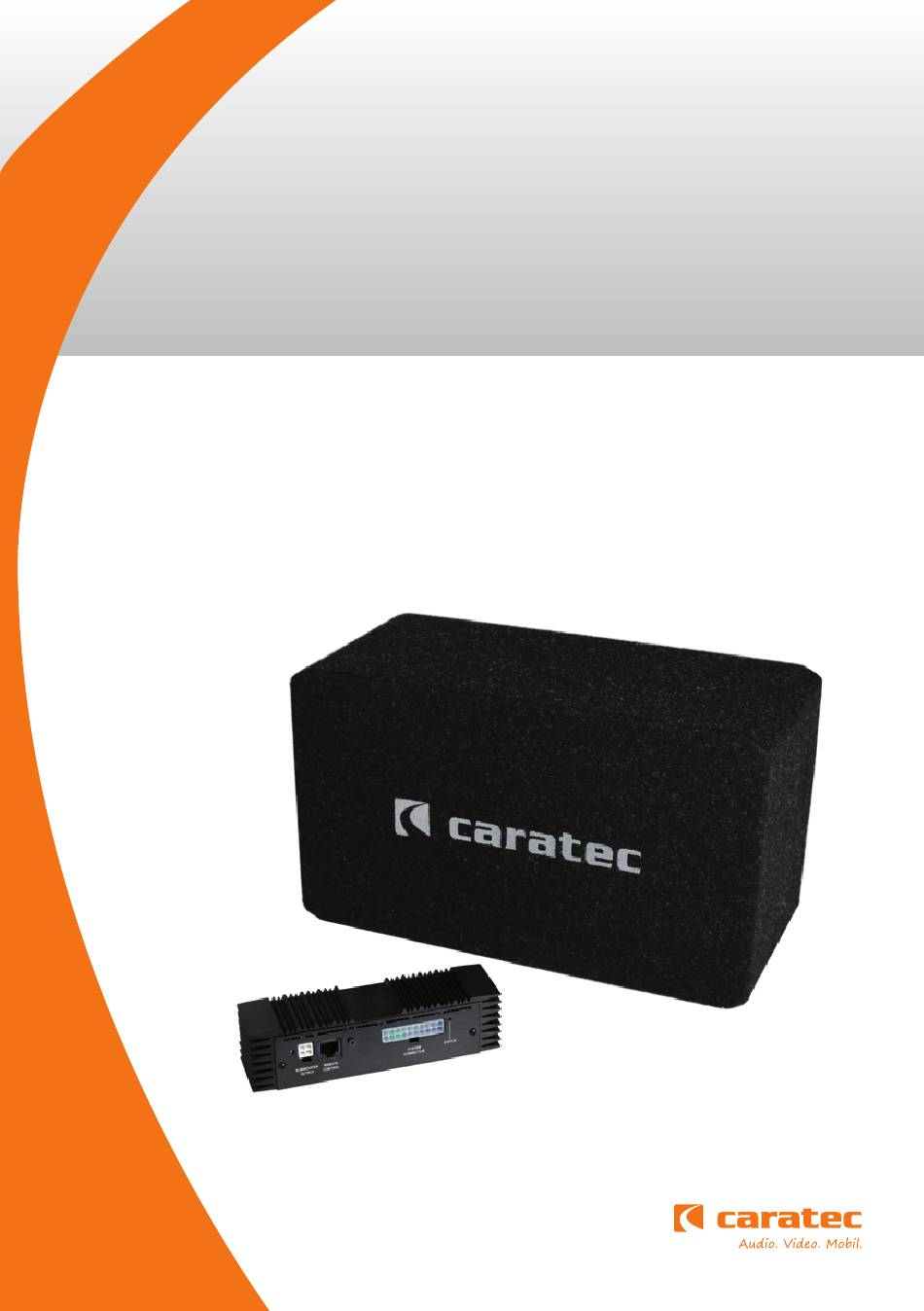

- Seite 1 Caratec Audio aktives Plug & Play Soundsystem mit Subwoofer Bedienungs- u. Montageanleitung für Fiat Ducato X250 und X290 (ab 2007): CAS200D für Fiat Ducato X250 und X290 (ab 2015): CAS201D...
- Seite 2 1. Allgemeine Hinweise Lieferumfang Bitte prüfen Sie, ob folgende Teile im Lieferumfang enthalten sind: Lieferumfang CAS200D Lieferumfang CAS201D · Caratec Subwoofer CAW201 · Caratec Subwoofer CAW201 · ISO-Anschlusskabel · ISO-Anschlusskabel · Verbindungskabel · Verbindungskabel · Subwoofer/Verstärker · Subwoofer/Verstärker · Verstärker mit Anpassung ·...
- Seite 3 2. Montage Montagehinweise Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch. Subwoofer-Montage unter dem Fahrer- oder Beifahrersitz (empfohlen): Der Raum dem Beifahrersitz wird für den Subwoofer benötigt, d.h. hier darf bei- spielsweise keine Batterie montiert sein. Ggf. ist eine Verlängerungsleitung erfor- derlich, um den Subwoofer an einem anderen Ort zu montieren.
- Seite 4 2. Montage Montagehinweise Radiogerät entfernen. Oberes Handschuhfach entfernen, dazu vier Torx-Schrauben lösen. Fach entnehmen.
- Seite 5 2. Montage Montagehinweise Unteren Handschuhkasten entfernen, dazu ins- gesamt sechs Torx Schrauben entfernen: · drei Schrauben oben · zwei Schrauben in Handschuhkasten · eine Schraube seitlich.
- Seite 6 2. Montage Montagehinweise Handschuhkasten entfernen. Verkleidung Kabelkanal auf der Beifahrerseite entfernen, dazu drei lange Kreuzschlitzschrau- ben entfernen. Ggf. weitere modellspezifische Verkleidungen entfernen.
- Seite 7 2. Montage Montagehinweise Abdeckung des Sitzgestells auf der Beifahrerseite entfernen, dazu Lasche nach oben drücken. Werkzeugbox entfernen, dazu Verriegelung lösen. Werkzeugbox an geeigneter Stelle im Fahrzeug unterbringen. Der Raum unter dem Beifahrersitz sollte nun frei sein.
- Seite 8 2. Montage Montagehinweise Trittstufenverkleidung auf der Beifahrerseite entfernen, dazu vier Abdeckungen lösen, die darunter befindlichen Kreuzschlitzschrauben entfernen sowie drei Kreuzschlitzschrauben unten entfernen. Ggf. die untere Kreuzschlitz- schraube der B-Säulenabdeckung entfernen. Je nach Modell kann es erforderlich sein, modell- spezifische Verkleidungen zu entfernen. Die Abbildung zeigt zur besseren Darstellung ein teilintegriertes Wohnmobil.
- Seite 9 2. Montage Montagehinweise 4-polige Subwooferleitung vom Einbauort des Verstärkers hinter dem Handschuhkasten zum Raum unterhalb des Beifahrersitzes verlegen. Dazu vorhandenen Kabelkanal nutzen und die Leitung durch die Klammern führen. Leitung unter der Bodenverkleidung entlang, un- ter den Beifahrersitz verlegen, in den Subwoofer einstecken und diesen unter den Sitz schieben.
- Seite 10 2. Montage Montagehinweise Leitung zum Verstärker mit den ISO-Steckern des Fahrzeugs verbinden. Bei Fahrzeugen mit Fiat-Radio den bei CAS201D beliegenden 52-poligen Adapter mitverwenden. 20-poligen und 4-poligen Stecker in den Verstär- ker einstecken. Bei Vorführfahrzeugen den optionalen Umschal- ter MCC29206 und die dazu gehörende Leitung in die mit „Remote Control“...
