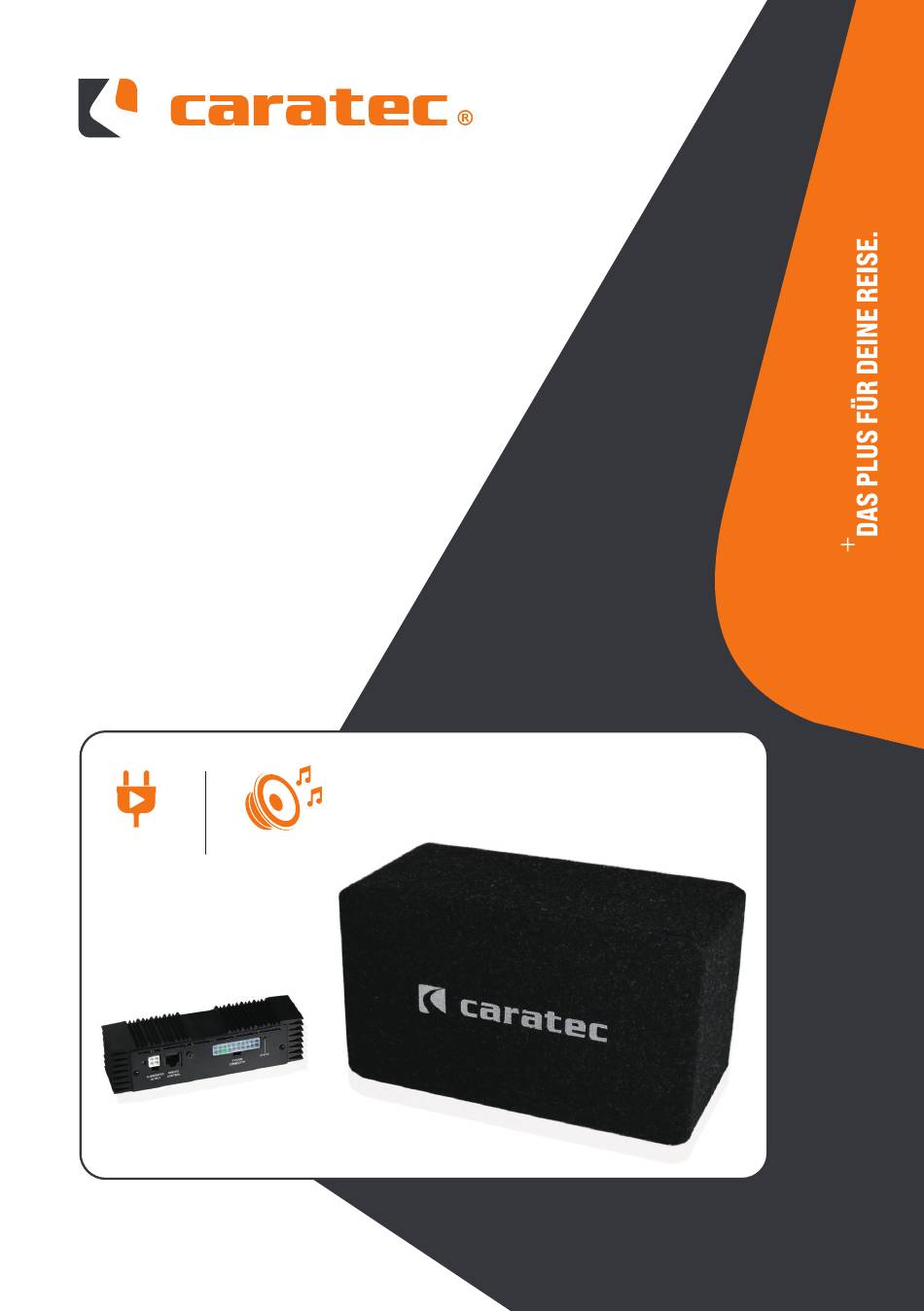

- Seite 1 CARATEC AUDIO SOUNDSYSTEM CAS212S Soundsystem für Mercedes-Benz Sprinter mit MBUX Montageanleitung Plug and Play Musikgenuss...
- Seite 2 CaratecAudio Allgemeine Hinweise Caratec Audio CAS212S Soundsystem für Mercedes-Benz Sprinter mit MBUX 1. Ausstattung Das Soundsystem besteht aus einem kompakten Verstärker mit integriertem DSP und einem Subwoofer. Der Verstärker optimiert den Klang der im Fahrzeug vorhandenen Mercedes-Lautsprecher und treibt den leistungsstarken Subwoofer an. Dadurch entsteht im Handumdrehen ein völlig neues und überzeugendes Klangerlebnis.
- Seite 3 CaratecAudio Lieferumfang 3. Lieferumfang Bitte stellen Sie sicher, dass folgende Teile im Lieferumfang enthalten sind. · Subwoofer · Adapterkabel MBUX/ISO · Verbindungskabel Radio/DSP · Verbindungskabel Subwoofer ISO/Verstärker · DSP-Verstärker · Bedienungsanleitung · 3x Klettband 4. Erforderliche Werkzeuge Werkzeuge Innensechskant 6mm Sechskant 10mm Kunststoffkeil Torx 20...
- Seite 4 CaratecAudio 5. Montage Montagehinweise Zuerst das MBUX ausbauen. Die Lüftungsdüsen müssen vorsichtig mit einem Haken herausgezogen werden. Hinter den beiden Düsen befindet sich jeweils eine Schraube (Torx 20). Diese muss herausgedreht werden.
- Seite 5 CaratecAudio Montagehinweise Nun kann man beide Öffnungen als Griff verwenden. Vorsichtig auf beiden Seiten der Verkleidung ziehen bis die Verkleidung mit Display abgenommen werden kann. Die drei Stecker auf der Rückseite entfernen. Seitlich am Radio befinden sich noch einmal vier Schrauben (Torx 20). Diese Schauben müssen entfernt werden.
- Seite 6 CaratecAudio Montagehinweise Sie können das Radio jetzt herausnehmen und alle Stecker herausziehen. Nehmen Sie das Ablagefach in der Mittelkon- sole heraus. Hebeln Sie an beiden Seiten vorsichtig mit einem Kunststoffkeil. ACHTUNG: Wenn Ihr Fahrzeug einen Getränkehalter an dieser Position hat, müssen Sie zuerst die Gummieinlage herausnehmen und die Schraube darunter herausdrehen.
- Seite 7 CaratecAudio Montagehinweise Verbinden Sie den DSP-Kabelsatz mit dem großen schwarzen Stecker, den Sie zuvor am Radio entfernt haben. Führen Sie den 20 poligen Molex-Stecker durch diesen Spalt unter das Ablagefach. Drehen Sie die zwei Schrauben (Torx 20) im Beifahrerfußraum heraus und nehmen Sie die Verkleidung in L-Form ab.
- Seite 8 CaratecAudio Montagehinweise Lösen Sie die Verriegelungsschrauben im Beifahrerfußraum und nehmen Sie die Abdeckung für das Werkzeugfach ab. Drehen Sie die vier silbernen Schrauben am Beifahrersitz heraus (Innensechskant 6mm). Lösen Sie den gelben Stecker unter dem Sitz.
- Seite 9 CaratecAudio Montagehinweise Heben Sie den Sitz aus dem Fahrzeug. Hierzu sollte man zu zweit sein, um das Sitzgestell nicht zu zerkratzen. Halten Sie die Bodenauflage zur Seite oder nehmen Sie sie komplett heraus. Entfernen Sie dann die beiden Muttern (Sechskant 10mm). Legen Sie den Subwoofer-Leitungssatz unter die Metallverkleidung und durch die ▶...
- Seite 10 CaratecAudio Montagehinweise Kunststoffdurchführung in den Beifahrer- sitzkasten. Schließen Sie den Subwoofer an und verstauen ihn unter dem Beifahrersitz. Mit dem beiliegenden Klettband können Sie den Subwoofer am Sitzgestell fixieren. Schließen Sie den Verstärker an und verstauen ihn unter dem Ablagefach in der Mittelkonsole. Sichern Sie den Verstärker außerdem mit dem beiliegenden Klettband gegen Verrutschen.
- Seite 11 Sie den schwarzen Stecker. Gehen Sie zur Montage der Verkleidungen und der anderen ausgebauten Teile bitte in umgekehrter Reihenfolge vor. Kontaktdaten Bei Rückfragen stehen wir Ihnen gerne zur Verfügung. Ihre Caratec Service-Abteilung. Caratec Service Tel. +49 6341 38095-77 service@caratec.de...
- Seite 12 CaratecAudio Caratec_de CARATECGMBH Caratec GmbH Carl-Bosch-Straße 7 76829 Landau Germany Tel. +49 6341 38095-0 Fax +49 6341 38095-74 info@caratec.de www.caratec.de...
