Caratec CAS200D Bedienungs- U. Montageanleitung
Audio soundsystem
aktives plug & play soundsystem mit subwoofer
Vorschau ausblenden
Andere Handbücher für CAS200D:
- Montageanleitung (12 Seiten) ,
- Bedienungs- und montageanleitung (12 Seiten)
Verwandte Anleitungen für Caratec CAS200D
Inhaltszusammenfassung für Caratec CAS200D

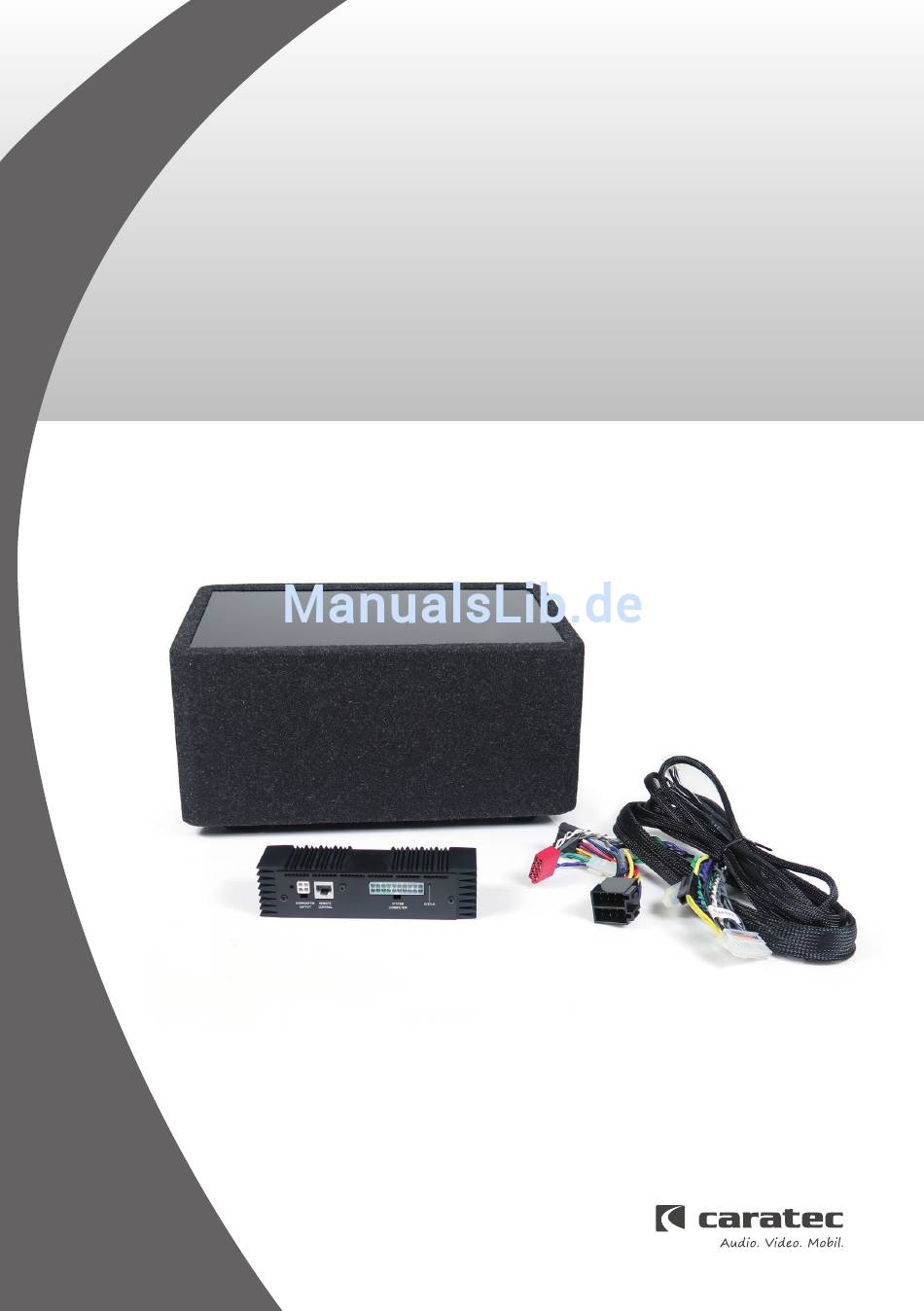

- Seite 1 Bedienungs- u. Montageanleitung Caratec Audio Soundsystem aktives Plug & Play Soundsystem mit Subwoofer CAS200D für Fiat Ducato X250 und X290 (ab 2007), CAS201D für Fiat Ducato mit Fiat Radio X290 (ab 2015), Abb. CAS200D...
-
Seite 2: Allgemeine Hinweise
Subwoofer an einem anderen Ort zu montieren. 2. Lieferumfang Bitte stellen Sie sicher, dass folgende Teile im Lieferumfang enthalten sind. Lieferumfang Caratec Audio Soundsystem CAS200D Caratec Audio Soundsystem CAS201D für Fiat Ducato: für Ducato mit Fiat Radio: · Subwoofer ·... - Seite 3 4. Montage 4. Montage des Soundsystems Radiogerät entfernen Oberes Handschuhfach entfernen, dazu vier Torx-Schrauben lösen Fach entnehmen Verkleidung Kabelkanal auf der Beifahrerseite entfernen, dazu drei lange Kreuzschlitzschrau- ben entfernen...
- Seite 4 4. Montage 4. Montage des Soundsystems Abdeckung des Sitzgestells auf der Beifahrerseite entfernen, dazu Lasche nach oben drücken Werkzeugbox entfernen, dazu Verriegelung lösen Werkzeugbox an geeigneter Stelle im Fahrzeug unterbringen Der Raum unter dem Beifahrersitz sollte nun frei sein...
- Seite 5 4. Montage 4. Montage des Soundsystems Trittstufenverkleidung auf der Beifahrerseite entfernen, dazu vier Abdeckungen lösen, die darunter befindlichen Kreuzschlitzschrauben entfernen sowie drei Kreuzschlitzschrauben unten entfernen. Ggf. die untere Kreuzschlitz- schraube der B-Säulenabdeckung entfernen Trittstufenverkleidung herausnehmen ISO-Leitungssatz Radioschacht Handschuhkasten verlegen ISO-Leitungen in den Radioschacht legen...
- Seite 6 4. Montage 4. Montage des Soundsystems 4-polige Subwooferleitung vom Handschuhka- sten zum Raum unterhalb des Beifahrersitzes verlegen Dazu vorhandenen Kabelkanal nutzen und die Leitung durch die Klammern führen Leitung unter der Bodenverkleidung unter den Beifahrersitz verlegen, in den Subwoofer ein- stecken und diesen unter den Sitz schieben Leitung zum Verstärker mit den ISO-Steckern des Fahrzeugs verbinden...
-
Seite 7: Ausstattung
über dem Armaturenbrett. Zudem werden Klappergeräusche der Türen erheblich reduziert. Der Plug & Play Leitungssatz für die Originalstecker des Fiat Radios, Version CAS201D bzw. für die ISO-Stecker des Radios, Version CAS200D ermöglicht Anschluss und Montage in sehr kurzer Zeit, separate Anschlüsse am Fahrzeug sind nicht erforderlich. Eventuell vorhandene Lautspre- cher im Aufbau werden weiterhin vom Radio angesteuert. - Seite 8 Caratec GmbH Buschurweg 4 D-76870 Kandel Tel. +49 7275 913240 Fax +49 7275 913274 www.caratec.de...
