Einbauanleitung Regenwasserbehälter Baureihe Atlantis
2.3
Baugrube
Für die Baugrube muss ausreichend Fläche vorhanden sein, sodass Arbeitsraumbreiten und Bö-
schungswinkel eingehalten werden können (==> siehe Kapitel 8). Die max. Erdüberdeckung
(Hü) ist für die verschiedenen Tankgrößen festgelegt (==> Tabelle 2).

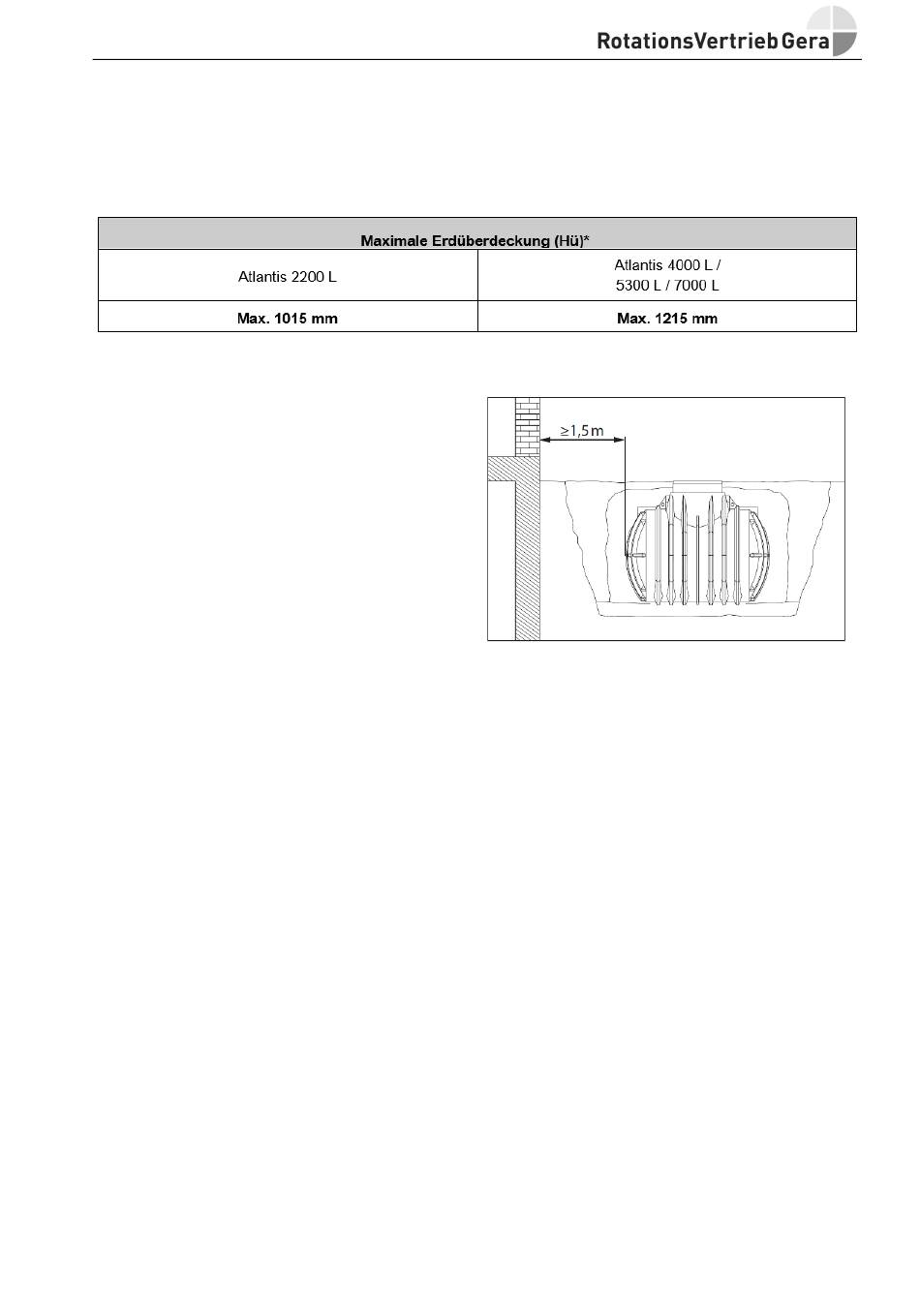

Tabelle 2: Maximal zulässige Erdüberdeckung
*bezogen auf den Behälterscheitel ohne Dom (==> siehe Abbildung 3 auf Seite 12)
2.4
Lage zu Gebäuden
Die Behälter dürfen nicht überbaut werden und
können keine Lasten aus Gebäuden bzw.
Fundamenten aufnehmen. Der Abstand zu
Gebäuden muss mindestens 1,5 m betragen.
Ist die Baugrubensohle tiefer als die Oberseite
des Fundaments, vergrößert sich dieser Ab-
stand auf 3–6 m (mehr dazu: DIN 4123).
2.5
Hanglage
Bei Hanglage ist das Gelände auf Rutschgefahr des Erdreichs zu prüfen und ggf. mit einer sta-
tisch berechneten Stützmauer zu stabilisieren (DIN 1054, DIN 4084). Weitere Informationen dazu
erhalten Sie bei Ihrer zuständigen Behörde oder bei örtlichen Baufirmen.
2.6
Verkehrsflächen
Der Erdtank ist für Verkehrsflächen der Klasse A nach EN 124 vorgesehen (Radfahrer, Fußgän-
ger) und unter Einhaltung spezieller Einbaumaßnahmen PKW-befahrbar:
PKW-befahrbarer Teleskopdom: max. 600 kg Radlast (niedrige Geschwindigkeit/Parkfläche,
Mindesterdüberdeckung der Tankschulter (Hü) = 700 mm ==> siehe Abbildung 2).
2.7
Besondere Einbausituation
Baumbestände, vorhandene Leitungen, Grundwasserströme etc. sind so zu berücksichtigen,
dass Beeinträchtigungen und Gefährdungen ausgeschlossen sind.
Rotationsvertrieb Gera GmbH & Co. KG
Tel. 0365-43531223 Fax: 0365-43531228 MAIL: info@rotationsvertrieb-gera.de
EA_Atlantis_01.2-2017-D
Technische Änderungen und Rechte vorbehalten
Heinrich-Hertz-Straße 28 07552 Gera
Seite 5 von 18
