Einbauanleitung Regenwasserbehälter Baureihe Atlantis
8
Einbaugrößen

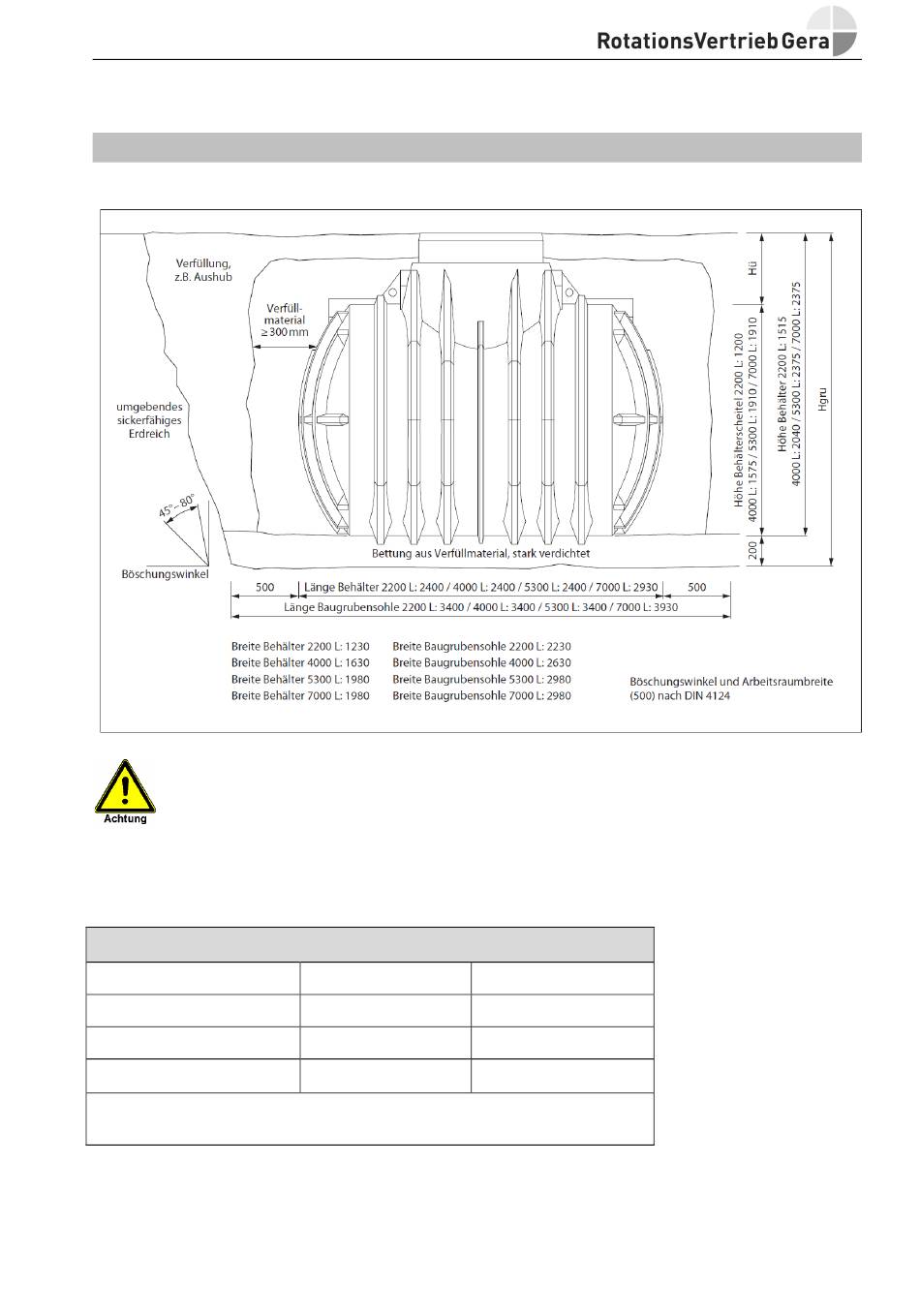

Abbildung 3: Einbaugrößen
Sowohl beim Erdtank als auch bei den Tankabdeckungen können produk-
tionsbedingte Maßtoleranzen auftreten. Bei der möglichen Kombination
zweier Produkte die im oberen Toleranzbereich liegen, kann es erforderlich
sein, dass bauseits Material abgetragen werden muss. Dies kann durch
vorsichtiges Anfassen des Tankdoms oder der jeweiligen Abdeckung ge-
schehen!
Ohne Abdeckung bis Oberkante Tankdom
Atlantis 2200 L
Atlantis 4000 L
Atlantis 5300 L / 7000 L
Anmerkungen: Bitte beachten Sie, dass die max. Erdüberdeckung (Hü) höchstens
1015 mm (Atlantis 2200 L) bzw. 1215 mm (Atlantis 4000 L /5300 L) betragen darf.
Rotationsvertrieb Gera GmbH & Co. KG
Tel. 0365-43531223 Fax: 0365-43531228 MAIL: info@rotationsvertrieb-gera.de
EA_Atlantis_01.2-2017-D
Hü [mm]
315
465
465
Technische Änderungen und Rechte vorbehalten
Hgru [mm]
1715
2240
2575
Heinrich-Hertz-Straße 28 07552 Gera
Seite 12 von 18
