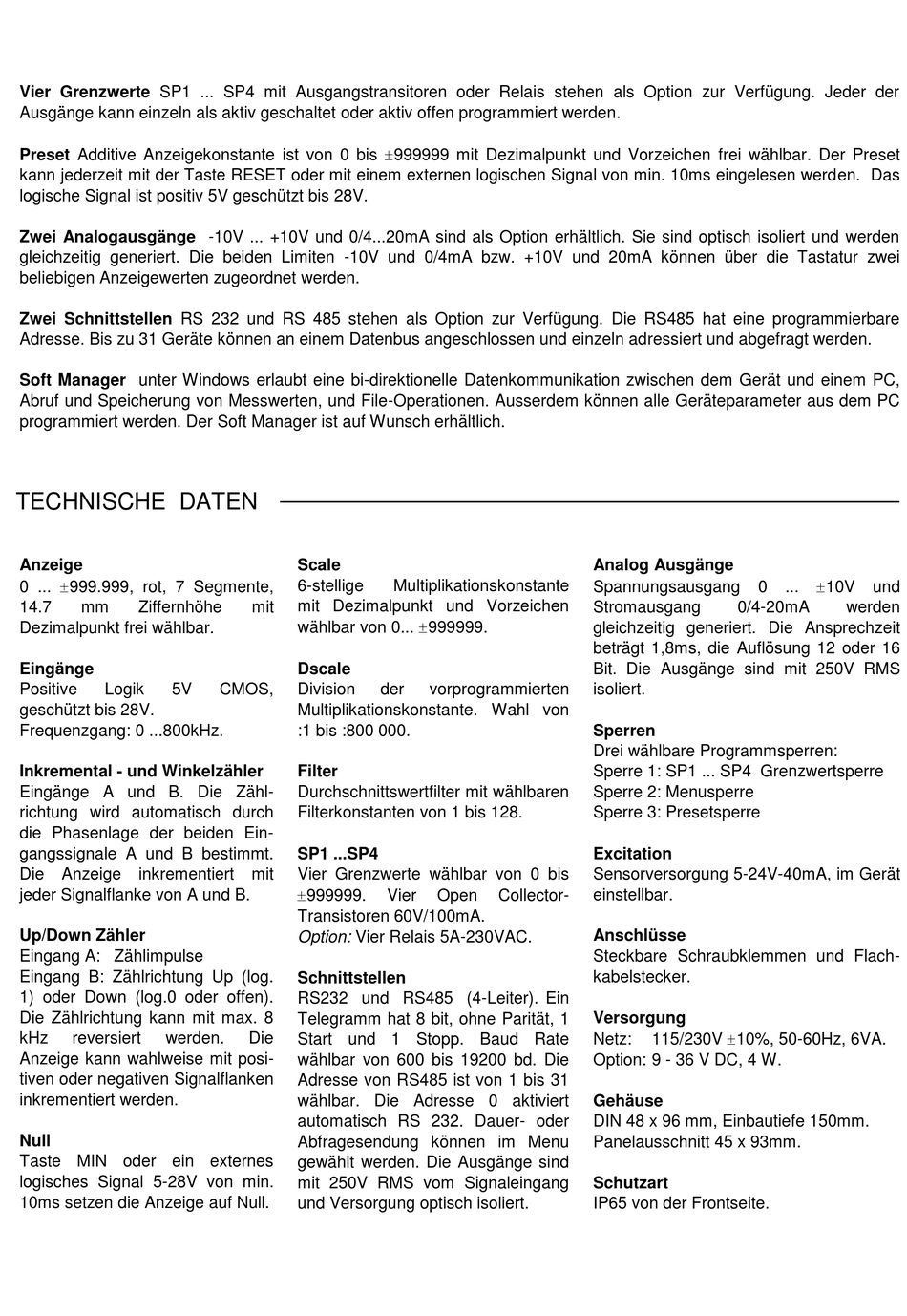

Vier Grenzwerte SP1 ... SP4 mit Ausgangstransitoren oder Relais stehen als Option zur Verfügung. Jeder der
Ausgänge kann einzeln als aktiv geschaltet oder aktiv offen programmiert werden.
Preset Additive Anzeigekonstante ist von 0 bis 999999 mit Dezimalpunkt und Vorzeichen frei wählbar. Der Preset
kann jederzeit mit der Taste RESET oder mit einem externen logischen Signal von min. 10ms eingelesen werden. Das
logische Signal ist positiv 5V geschützt bis 28V.
Zwei Analogausgänge -10V ... +10V und 0/4...20mA sind als Option erhältlich. Sie sind optisch isoliert und werden
gleichzeitig generiert. Die beiden Limiten -10V und 0/4mA bzw. +10V und 20mA können über die Tastatur zwei
beliebigen Anzeigewerten zugeordnet werden.
Zwei Schnittstellen RS 232 und RS 485 stehen als Option zur Verfügung. Die RS485 hat eine programmierbare
Adresse. Bis zu 31 Geräte können an einem Datenbus angeschlossen und einzeln adressiert und abgefragt werden.
Soft Manager unter Windows erlaubt eine bi-direktionelle Datenkommunikation zwischen dem Gerät und einem PC,
Abruf und Speicherung von Messwerten, und File-Operationen. Ausserdem können alle Geräteparameter aus dem PC
programmiert werden. Der Soft Manager ist auf Wunsch erhältlich.
TECHNISCHE DATEN
Anzeige
0 ... 999.999, rot, 7 Segmente,
14.7
mm
Ziffernhöhe
Dezimalpunkt frei wählbar.
Eingänge
Positive
Logik
5V
geschützt bis 28V.
Frequenzgang: 0 ...800kHz.
Inkremental - und Winkelzähler
Eingänge A und B. Die Zähl-
richtung wird automatisch durch
die Phasenlage der beiden Ein-
gangssignale A und B bestimmt.
Die
Anzeige
inkrementiert mit
jeder Signalflanke von A und B.
Up/Down Zähler
Eingang A: Zählimpulse
Eingang B: Zählrichtung Up (log.
1) oder Down (log.0 oder offen).
Die Zählrichtung kann mit max. 8
kHz
reversiert
werden.
Anzeige kann wahlweise mit posi-
tiven oder negativen Signalflanken
inkrementiert werden.
Null
Taste MIN oder ein externes
logisches Signal 5-28V von min.
10ms setzen die Anzeige auf Null.
Scale
6-stellige
mit Dezimalpunkt und Vorzeichen
mit
wählbar von 0... 999999.
Dscale
CMOS,
Division
der
Multiplikationskonstante. Wahl von
:1 bis :800 000.
Filter
Durchschnittswertfilter mit wählbaren
Filterkonstanten von 1 bis 128.
SP1 ...SP4
Vier Grenzwerte wählbar von 0 bis
999999.
Vier
Transistoren 60V/100mA.
Option: Vier Relais 5A-230VAC.
Schnittstellen
RS232 und RS485 (4-Leiter). Ein
Telegramm hat 8 bit, ohne Parität, 1
Die
Start und 1 Stopp. Baud Rate
wählbar von 600 bis 19200 bd. Die
Adresse von RS485 ist von 1 bis 31
wählbar. Die Adresse 0 aktiviert
automatisch RS 232. Dauer- oder
Abfragesendung können im Menu
gewählt werden. Die Ausgänge sind
mit 250V RMS vom Signaleingang
und Versorgung optisch isoliert.
Multiplikationskonstante
vorprogrammierten
Open
Collector-
Analog Ausgänge
Spannungsausgang
0
Stromausgang
0/4-20mA
gleichzeitig generiert. Die Ansprechzeit
beträgt 1,8ms, die Auflösung 12 oder 16
Bit. Die Ausgänge sind mit 250V RMS
isoliert.
Sperren
Drei wählbare Programmsperren:
Sperre 1: SP1 ... SP4 Grenzwertsperre
Sperre 2: Menusperre
Sperre 3: Presetsperre
Excitation
Sensorversorgung 5-24V-40mA, im Gerät
einstellbar.
Anschlüsse
Steckbare Schraubklemmen und Flach-
kabelstecker.
Versorgung
115/230V 10%, 50-60Hz, 6VA.
Netz:
Option: 9 - 36 V DC, 4 W.
Gehäuse
DIN 48 x 96 mm, Einbautiefe 150mm.
Panelausschnitt 45 x 93mm.
Schutzart
IP65 von der Frontseite.
10V
...
und
werden
