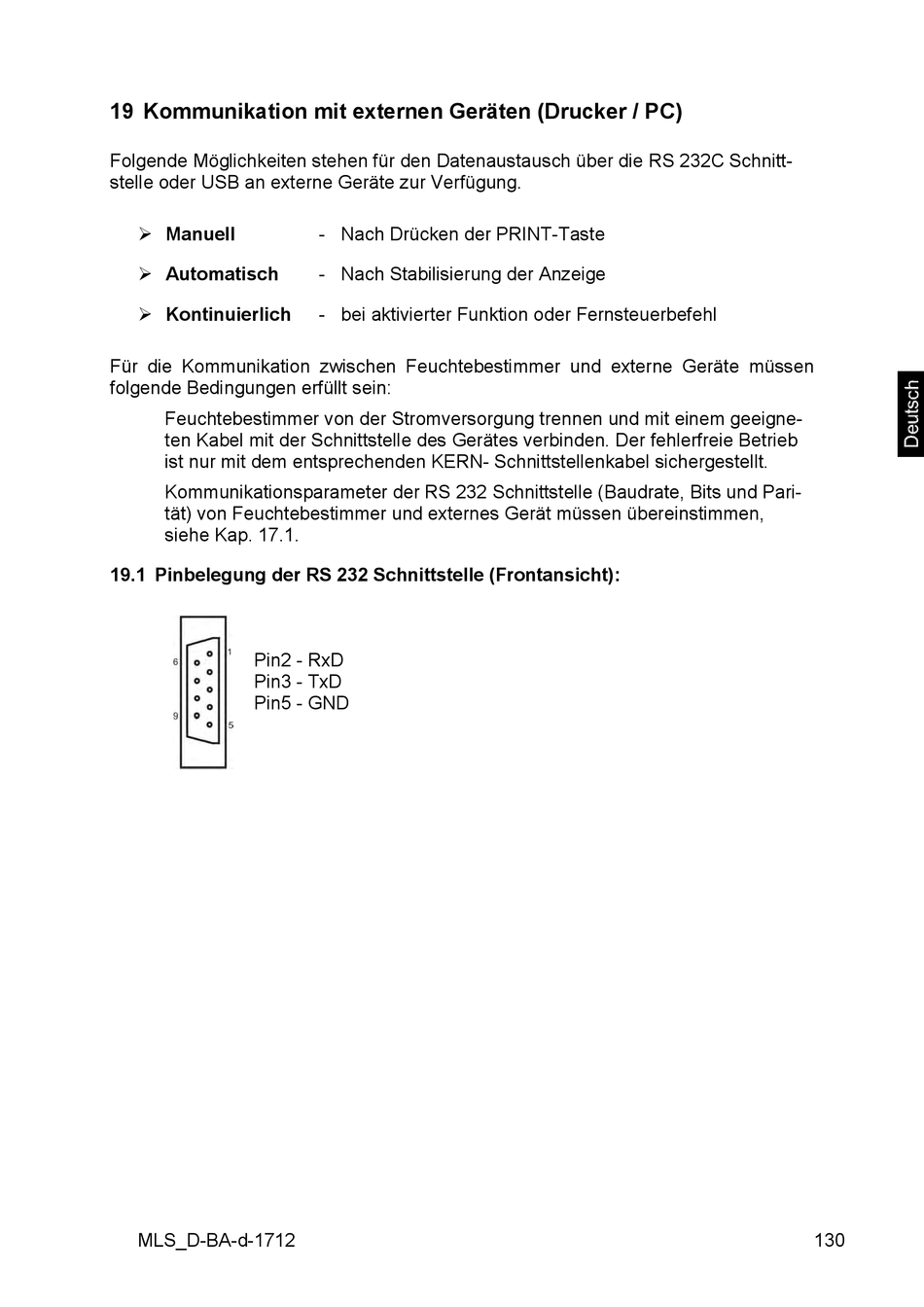

19 Kommunikation mit externen Geräten (Drucker / PC)
Folgende Möglichkeiten stehen für den Datenaustausch über die RS 232C Schnitt-
stelle oder USB an externe Geräte zur Verfügung.
Manuell
Automatisch
Kontinuierlich
Für die Kommunikation zwischen Feuchtebestimmer und externe Geräte müssen
folgende Bedingungen erfüllt sein:
Feuchtebestimmer von der Stromversorgung trennen und mit einem geeigne-
ten Kabel mit der Schnittstelle des Gerätes verbinden. Der fehlerfreie Betrieb
ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt.
Kommunikationsparameter der RS 232 Schnittstelle (Baudrate, Bits und Pari-
tät) von Feuchtebestimmer und externes Gerät müssen übereinstimmen,
siehe Kap. 17.1.
19.1 Pinbelegung der RS 232 Schnittstelle (Frontansicht):
Pin2 - RxD
Pin3 - TxD
Pin5 - GND
MLS_D-BA-d-1712
- Nach Drücken der PRINT-Taste
- Nach Stabilisierung der Anzeige
- bei aktivierter Funktion oder Fernsteuerbefehl
130
