Omegon AC 70/700 AZ-2 Bedienungsanleitung Seite 3

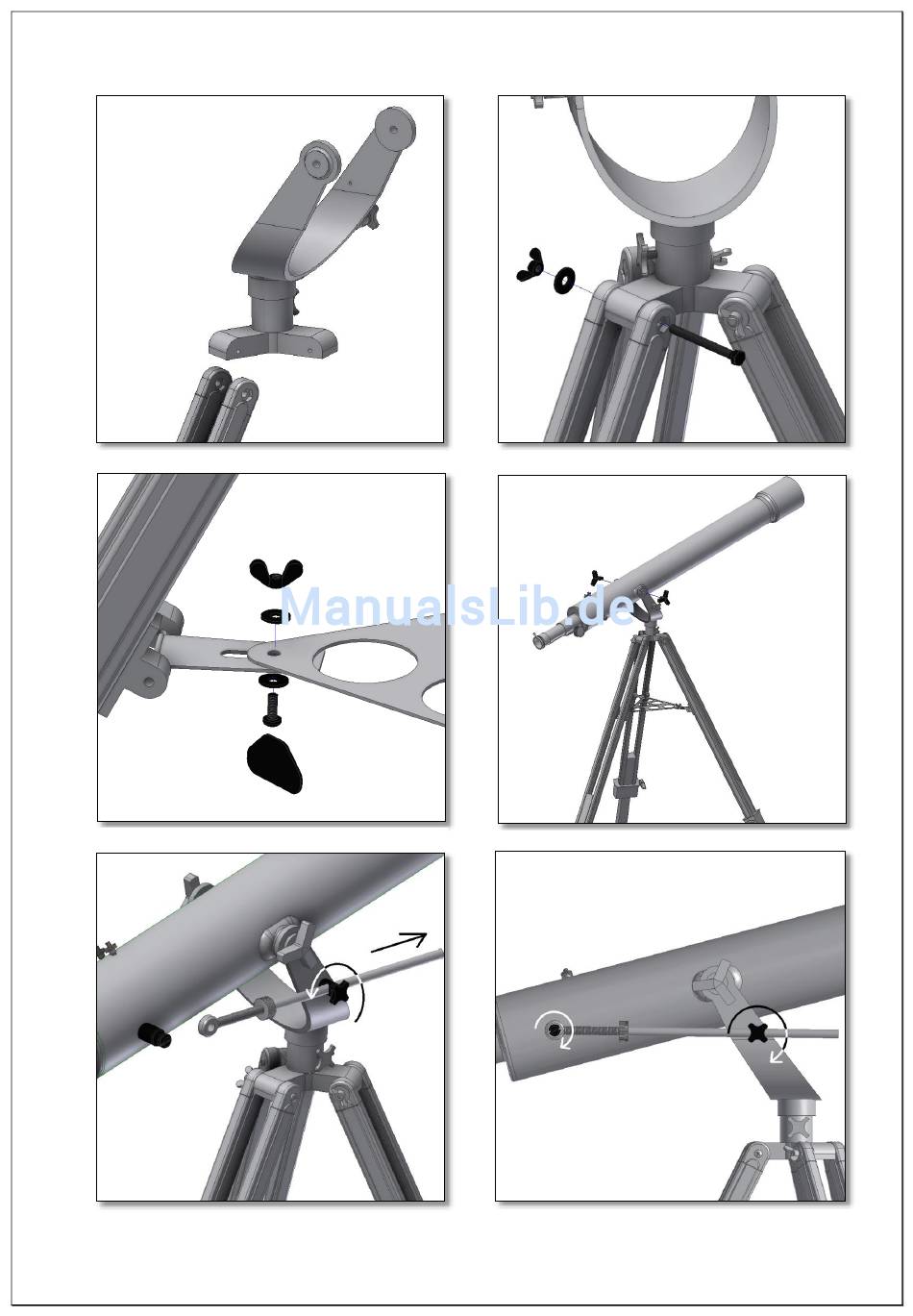

Abbildung 2. Zusammenbau Stativ.
Abbildung 4.
Montage Zubehörablage
Abbildung 6. Feineinstellwelle einschieben
Der Nachdruck dieses Dokuments in jedweder Form, und seien es nur Teile seines Inhalts, außer für den individuellen Gebrauch, ist ausdrücklich verboten. Alle Texte, Bilder und Etiketten sind das Eigentum der Nimax GmbH.
.
Abbildung 3. Stecken Schraube, Scheibe und Schraubenmuttern an.
Abbildung 5. Den Tubus mit den mitgelieferten Griffschrauben befestigen.
Abbildung 7. Feineinstellwelle fertig montiert.
