Das Omegon® AC 70/700 AZ-2
Herzlichen Glückwunsch zum Kauf des neuen Omegon® AC 70/700 AZ-2. Mit seiner aus optischem Glas gefertigten Linse
und der extremen Kompaktheit ist dieses Teleskop der ideale Partner für den Start in die Welt der Amateurastronomie und
wird Ihnen hierbei viel Vergnügen bereiten. Mit diesem Teleskop können Sie die Krater auf dem Mond, Sternenhaufen,
einige Nebel, die Bänder des Jupiter und seine Galilei'schen Monde, sowie die Ringe des Saturn beobachten. Wir haben dem
Teleskop viele Zubehörteile beigefügt, so dass es sehr leicht zu verwenden ist.

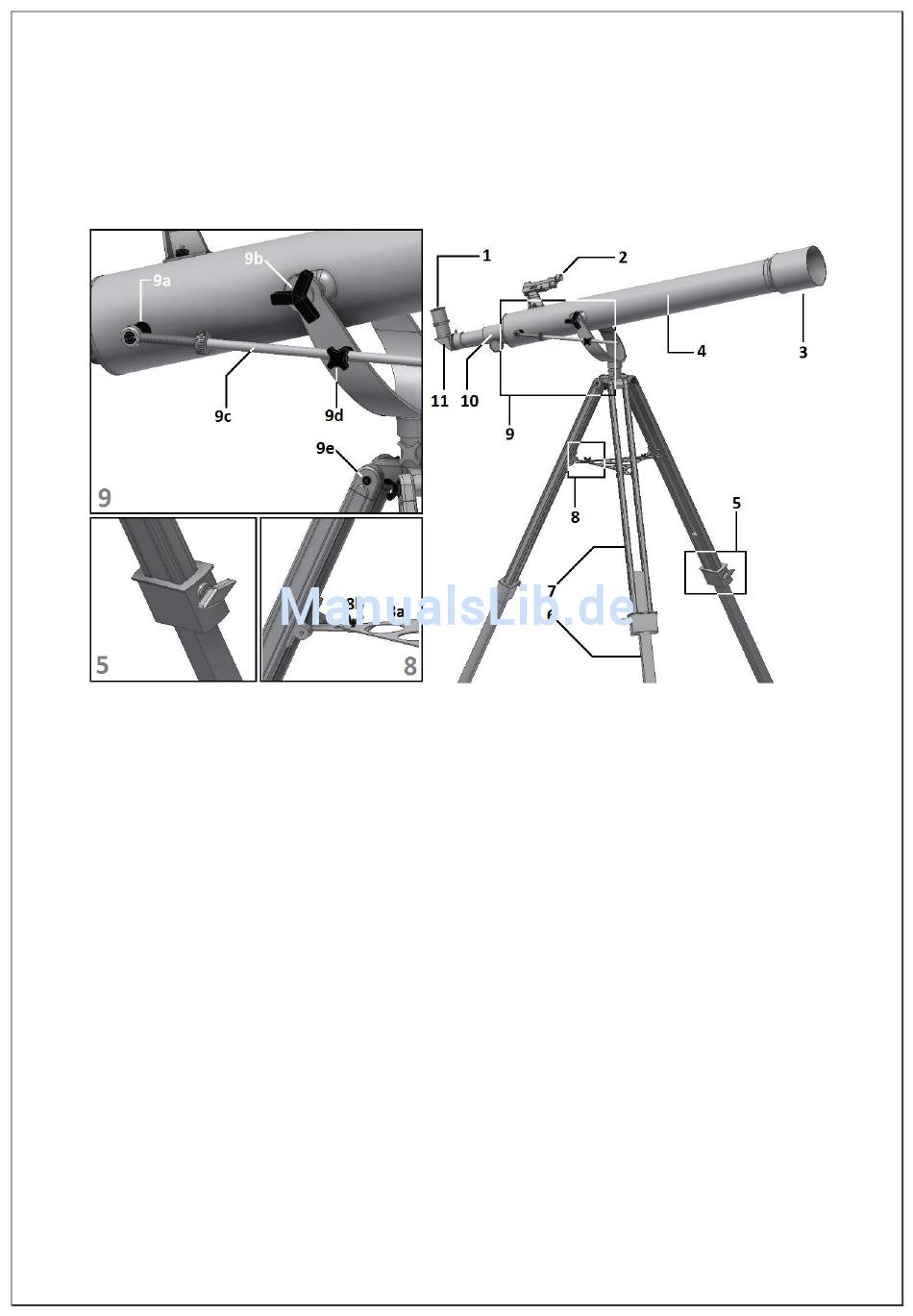

Abb 1. Teile des Teleskops.
1. Okular;
2. LED Sucherfernrohr;
3. Taukappe;
4. Optischer Tubus;
1. Zubehör. Wir haben dem Teleskop einige Zubehörteile beigefügt, die den Umgang mit dem Teleskop erleichtern und den Spaß erhöhen werden:
- 2 Kellner Okulare 20 mm und 10 mm, eine 2x Barlow-Linse, ein Leuchtpunktsucher und einen Zenitspiegel.
2. Jetzt geht es los. Der Start ist sehr einfach. Hier eine Beschreibung der Arbeitsweise des Teleskops. Die Hauptlinse des Teleskops sollte
auf das zu beobachtende Objekt ausgerichtet sein. Diese Linse sammelt das von dem Objekt kommende Licht und leitet es durch den
Tubus des Teleskops zum hinteren Ende des Teleskops. Am hinteren Ende befindet sich der Fokussierer. Der Fokussierer bewegt sich ein
und aus, um das Bild genau zu fokussieren. Am Fokussierer können die mitgelieferten Zubehörteile verwendet werden. Unterschiedliche
Zubehörkombinationen führen zu unterschiedlichen Ergebnissen, z.B. unterschiedliche Bildvergrößerungen. All dies wird auf den
folgenden Seiten im Detail erklärt. 3. Zusammenbau Beginnen Sie mit dem Aufbau des Stativs. Die Stativbeine einstellen, wie in (Abb. 2
und 3) dargestellt, die Beine mit den mitgelieferten Schrauben feststellen. Danach die Ablage mit den Schrauben befestigen (Abb. 4). Auf
der Ablage können Sie Ihre Okulare oder andere Beobachtungsutensilien aufbewahren. Der optischer Tubus wird in die Gabelmontierung
eingesetzt (Abb. 5). Befestigen Sie das Teleskop mit den beiden Griffschrauben in der Gabelmontierung , die Knöpfe leicht anziehen, der
Tubus sollte sich leicht mit geringem Reibwiderstand nach oben und unten bewegen lassen. Vergewissern Sie sich, dass das Teleskop in die
richtige Richtung zeigt. Schieben Sie nun die verchromte Welle in die verchromte Lagerung (an der Seite der Gabelmontierung – Abbildung
6). Schrauben Sie dann die Welle in die verchromte Halterung am optischer Tubus. Beim Bewegen des Teleskops gleitet die verchromte
Welle in der verchromten Lagerung an der Gabelmontierung auf und ab. Richten Sie den Tubus waagerecht aus (Abb. 7) und ziehen Sie die
Griffschraube an der verchromten Lagerung fest. Abbildung 8 zeigt die Griffschrauben für Alt und Az Bewegungen. Das Schildkrötensymbol
zeigt an, dass durch Drehen des Rändelknopfes (auf der Welle) kleine Einstellungen bei Alt gemacht werden können. Als nächstes wird das
Sucherfernrohr (Abb. 9) angebaut. Die Basis des Sucherfernrohrs passt auf die beiden vorstehenden Schrauben am Teleskoptubus
(Abbildung 9). Befestigen Sie das Sucherfernrohr mit den beiden mitgelieferten Rändelmuttern (Abb. 9). Den Zenitspiegel und das 20 mm
Okular in das Rohr des Fokussierers einführen (Abb. 10). Alle Teile mit der Klemmschraube des Fokussierers und der Klemmschraube des
Zenitspiegels sicher befestigen. Der Zenitspiegel mit dem Okular sollte nach oben zeigen (Abb. 11). Das Bild mit dem Knopf des Fokussieres
(Abb. 11) scharf einstellen – fokussieren. Bei nahen Objekten wird das Fokussierrohr weiter nach außen verschoben, wogegen es bei
astronomischen Objekten weiter eingezogen wird. Herzlichen Glückwunsch! Sie sind nun fast so weit, dass Sie Ihr Teleskop verwenden
können!
Der Nachdruck dieses Dokuments in jedweder Form, und seien es nur Teile seines Inhalts, außer für den individuellen Gebrauch, ist ausdrücklich verboten. Alle Texte, Bilder und Etiketten sind das Eigentum der Nimax GmbH.
5. Stativbeinklemmung;
6. Stativbein;
7. Zweischenkliges Bein;
8a. Zubehörablage
8b. Ablagebefestigungsschrauben;
9a. Halter für Feineinstellwelle;
9b. Festellknopf für Tubus;
9c. Feineinstellwelle;
9d. Höhenfeststellknopf;
9e. Stativbeinfeststellschraube;
10. Fokussierer;
11. Zenitspiegel.
