Bedienung
Funktionsweise
Über den Kapillarrohr-Temperaturfühler wird die Fußboden-Vor-
lauftemperatur vom Thermostatkopf erfasst. Je nach eingestellter
Solltemperatur öffnet der Thermostatkopf das 3-Wege-Ventil zum
kesselseitigen primären Vorlauf.
Die eingespritzte Wassermenge vermischt sich mit dem Rücklauf-
wasser aus den Heizkreisen und die gewünschte Solltemperatur
wird eingeregelt.
Temperatureinstellung
Die Vorlauftemperatur kann stufenlos nach folgender Tabelle
eingestellt werden:
Merkzahlen
A
Solltemperatur

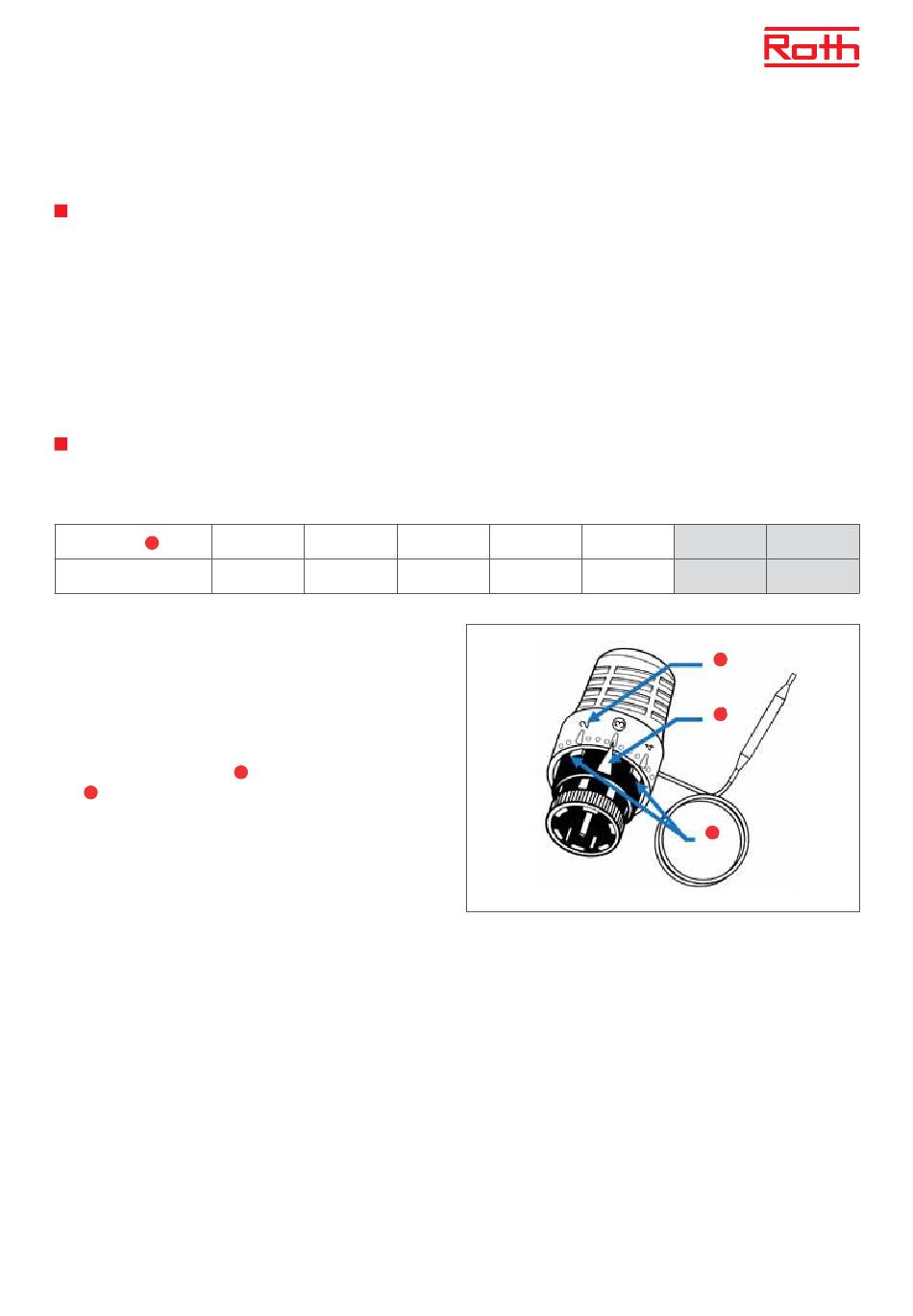

Um Schäden an der Fußbodenkonstruktion durch Überhitzung zu
vermeiden, ist die Vorlauftemperatur am Thermostatkopf auf 53 °C
mechanisch begrenzt.
Bei Bedarf muss die Maximaltemperatur an den vorliegenden Fuß-
bodenaufbau oder die örtlichen Gegebenheiten angepasst werden.
Dazu den Sollwert einstellen und bei laufendem Betrieb der Flä-
chenheizung über das Thermometer überprüfen. Ist dieser korrekt,
jeweils eine der Arretierungen
C
pfeil
platzieren sowie bei Bedarf auch den Temperaturbegrenz-
er anpassen, (siehe separate Anleitung Temperaturbegrenzer).
1
2
20 °C
28 °C
B
vor und hinter dem Markierungs-
3
4
37 °C
45 °C
5
(6)
53 °C
62 °C
A
C
B
(7)
70 °C
7
