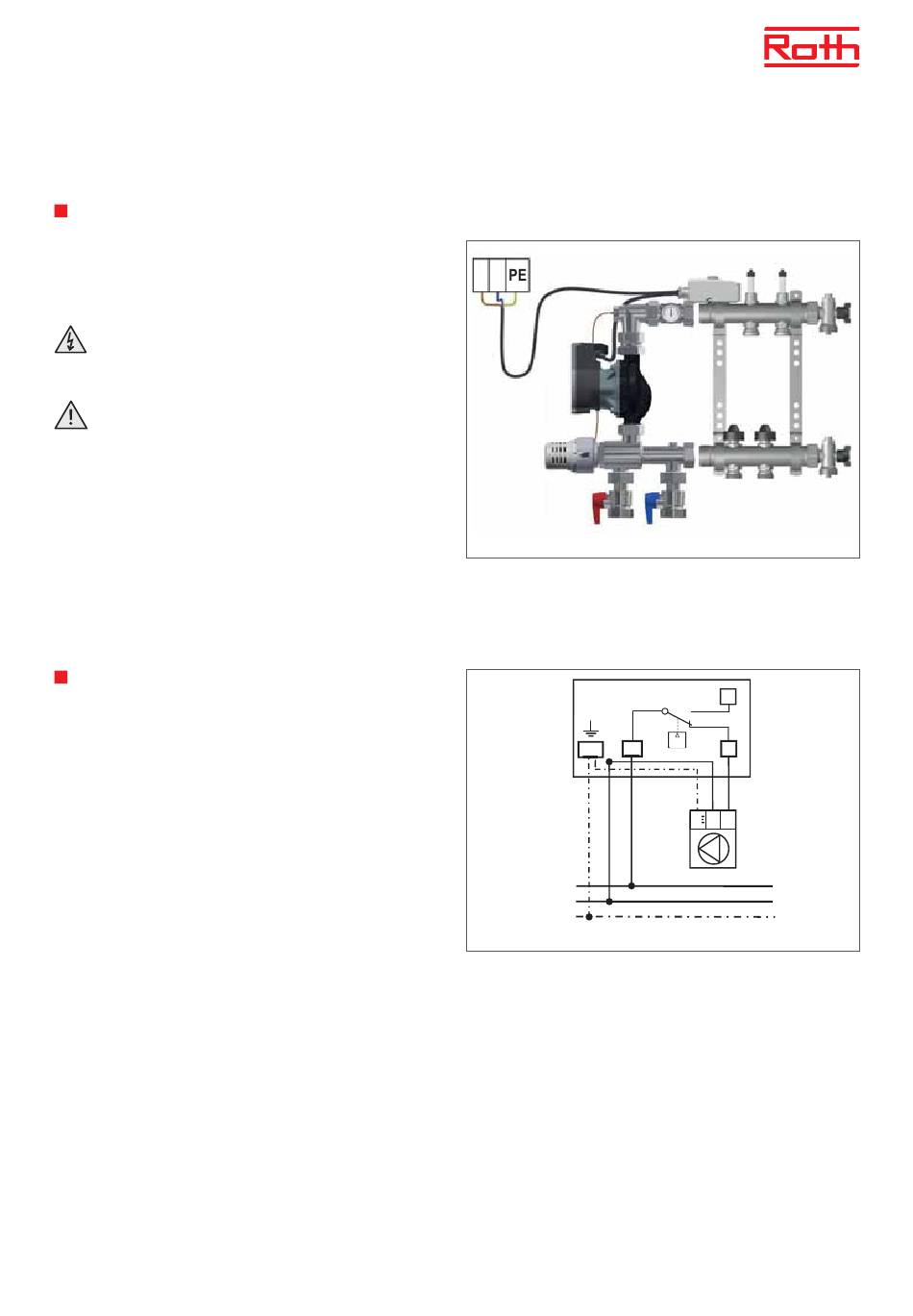

Elektrischer Anschluss
Elektrischer Anschluss
Pumpe und Temperaturbegrenzer sind bereits werkseitig verka-
belt. Bauseitig muss lediglich die Spannungsversorgung hergestellt
werden:
braun
= L (Phase 230 V)
blau
= N (Null)
grün/gelb
= PE (Schutzleiter)
Für eine bedarfsgerechte Pumpensteuerung kann auf dem
Thermostateingang In1 der Pumpenausgang der separat
erhältlichen Roth Anschlussmodule Basicline oder der
Roth Funkregelung angeschlossen werden.
Temperaturbegrenzer
Der Temperaturbegrenzer ist werkseitig verkabelt und muss
an der Vorlaufl eitung zur Fußbodenheizung mit etwas Abstand
zum Festwertregelset befestigt werden. Im Störfall schaltet der
Temperaturbegrenzer die Umwälzpumpe ab und vermeidet so eine
Überhitzung der Fußbodenheizung.
Um ungewolltes Ansprechen zu vermeiden, ist die Temperatur am
Temperaturbegrenzer einige Grad über der gewünschten Vorlauf-
temperatur einzustellen. Um einem zu empfi ndlichen Ansprechver-
halten des Temperaturbegrenzers vorzubeugen, sollte der Tempera-
turbegrenzer am Vorlauf des Heizkreisverteilers montiert werden.
Die Werkseinstellung des Temperaturbegrenzers liegt bei einem
praxisüblichen Wert von circa 55 °C.
L N
TB
WTC
PE
C
L
N
PE
230 VAC 50 Hz
2
T°C
1
PE
N
L
5
