Inbetriebnahme
Inbetriebnahme

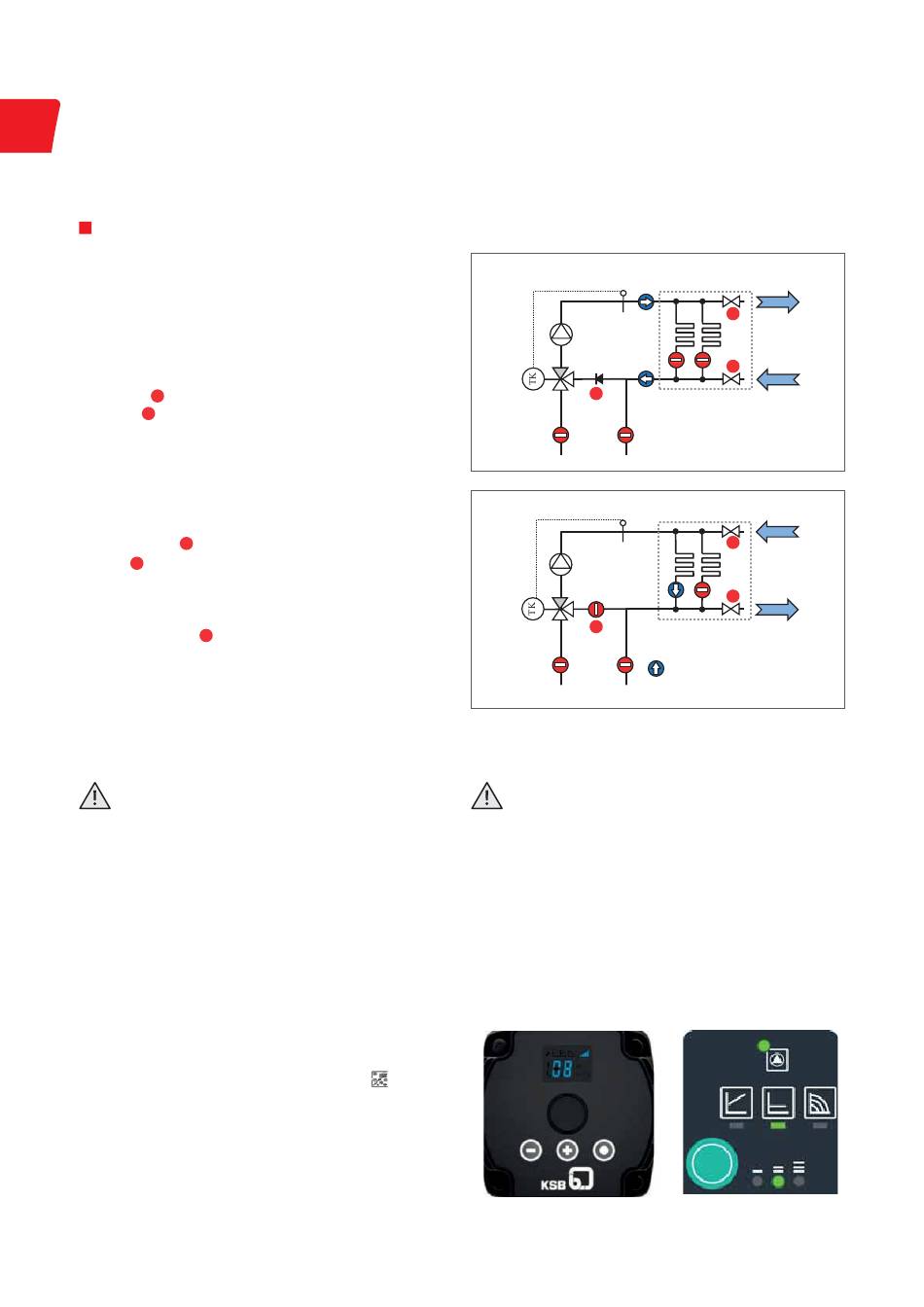

1. Vorbereitung
Das Roth Festwertregelset zur Kesselseite absperren, Pumpe aus-
schalten und alle Heizkreise am Verteiler schließen.
2. Füllen des Verteilers und der Regelstation
Zunächst Verteiler und Regelstation mit Heizwasser füllen. Dazu
bei geschlossenen Heizkreisen den Füllschlauch an den KFE-Hahn
am Rücklauf
(Abb. 1) und den Entleerschlauch an den KFE-Hahn
B
am Vorlauf
(Abb. 1) anschließen.
A
Beide KFE-Hähne öffnen und Verteiler und Regelstation füllen, bis
Wasser am KFE-Hahn Vorlauf austritt.
Beide KFE-Hähne schließen.
3. Füllen und Spülen der Heizkreise
Zum Füllen und Spülen der Heizkreise den Füllschlauch am
KFE-Hahn Vorlauf
(Abb. 2) und Entleerschlauch am KFE-Hahn
A
Rücklauf
(Abb. 2) anschließen.
B
Den zu spülenden Heizkreis öffnen. KFE-Hähne öffnen und Heiz-
kreis in Flussrichtung durchspülen, bis die Luft sowie etwaige
Verunreinigungen vollkommen aus dem Kreis beseitigt sind. Der
Rückflussverhinderer
(Abb. 2) im Mischer Bypass verhindert
C
eine Kurzschlussstrecke beim Spülen.
Den Vorgang für alle Heizkreise wiederholen.
Es darf nur in Flussrichtung der Heizkreise gespült werden.
Die Entleerung muss hierbei immer offen sein, da anson-
sten die Heizungsanlage durch zu hohen Wasserdruck
Schaden nehmen könnte.
4. Pumpeneinstellung über den Bedienknopf
Empfohlen: Differenzdruck konstant (Δp-c):
Der Differenzdruck-Sollwert H wird über dem zulässigen Förder-
strombereich konstant auf dem eingestellten Differenzdruck-
Sollwert gehalten. Diese Regelungsart wird empfohlen bei
Fußbodenheizkreisen oder älteren Heizungssystemen mit groß
dimensionierten Rohrleitungen, sowie bei allen Anwendungen,
die keine veränderliche Rohrnetzkennlinie haben.
Entlüftungsfunktion (WILO PARA Umwälzpumpe):
Bei der automatischen Entlüftungsfunktion (Dauer: 10 min.) läuft
die Pumpe abwechselnd mit hohen und niedrigen Drehzahlen und
führt Luftansammlungen aus der Pumpe direkt dem Entlüftungs-
ventil des Systems zu. Die Entlüftungsfunktion wird aktiviert,
indem der Bedienknopf 3 Sekunden lang gedrückt gehalten wird.
Für weitere Infos, siehe Pumpenanleitung.
6
HKV
C
C
HKV
C
C
Die Hinweise zum Spülen aus der Montageanleitung des
Heizkreisverteilers beachten!
A
A
B
B
Abb.1
A
A
B
B
Abb.2
