PCE Instruments PCE-ABBE-REF2 Gebrauchsanweisung

Beschreibung
Mit dem Refraktometer erhalten Sie ein Messgerät zur schnellen und genauen Ermittlung des Refraktionsindex nD
zwischen 1,300 und 1,700 sowie des Zuckergehaltes von durchscheinbaren Flüssigkeiten, Dispersionen, Emulsionen
... oder anderen Stoffen. Unter Verwendung des mitgelieferten Thermometers kann der Refraktionsindex für einen
Temperaturbereich von 0 ... +70 °C ermittelt werden. So können Sie mit dem Refraktometer z.B. eine genaue
Zuckergehaltsbestimmung im Bereich 0 ... 95 % (1,333 ... 1,531) durchführen. Der Einsatzbereich ist aber wesentlich
größer: Analyse von Fetten, Ölen, Farben, Lacken, Lebensmitteln, chemischen Substanzen ...
Technische Daten
Refraktionsindex (nD):
Genauigkeit:
Auflösung:
Zuckergehalt (%):
Genauigkeit:
Auflösung:
Gewicht:

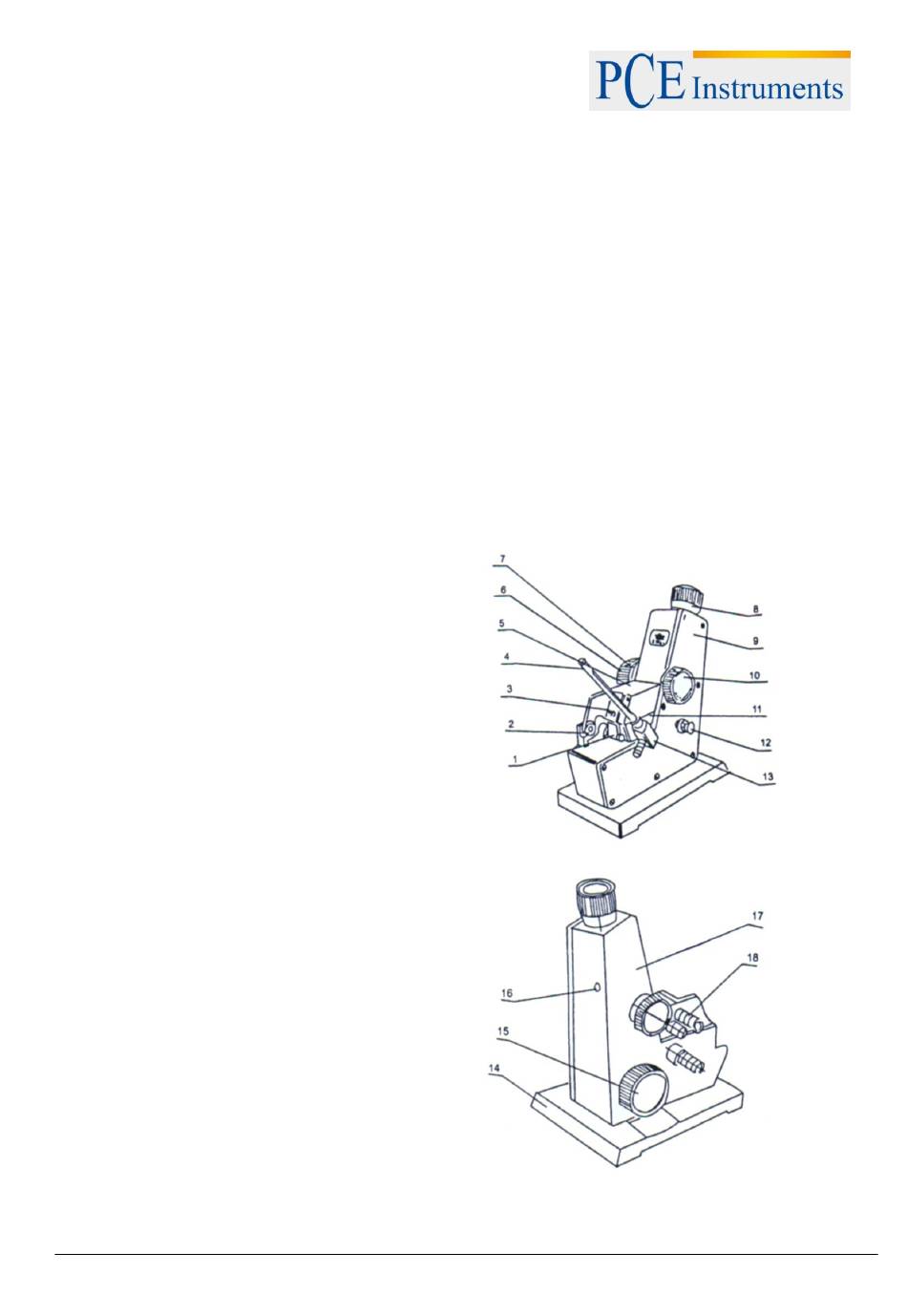

Aufbau / Funktionalität
Die robuste Fußplatte (14) ist die Basis für das Geräte-
gehäuse (17). Auf dem Gehäuse befindet sich ein Hal-
ter mit den Prismen. Die Prismen sind mittels Spezial-
kleber eingefasst. Über die Achse (2) sind das variable
(5) sowie das feste Prisma (11) verbunden. Das beweg-
liche Prisma (5) kann geöffnet und geschlossen werden.
Der Prismenhalter kann mittels der Arretierung (10) in
eingeklapptem Zustand befestigt werden. Bei einer
Messung muss der Prismenarm eingeklappt / arretiert
werden. Das Schutzschild (3) ist während einer Messung
zu öffnen und nach der Beendigung derselben wieder
zu schließen. Position (13) ist der Adapter für den
Thermostaten. Das einschraubbare Thermometer (4)
wird mit leichter Kraft eingeschraubt in den Adapter
geschraubt. Am Thermostat
ein Schlauchausgang, an den ein kleiner Kunststoff-
schlauch aufgesteckt werden kann. Der Reflektions-
spiegel (1) sitzt am untersten Ende des Gehäuses.
Das Objektiv (8) besitzt eine Feineinstellung (schwar-
zes Rändelrad). Position 9 bezeichnet die seitliche
Schutzplatte. Das große Rändelrad (15) dient dazu,
den Messbereich abzufahren bzw. zu verschieben.
Position 6 wird für die Einstellung der Streuung ver-
wendet. Der Kondensor (12) dient der Beleuchtung
der Skale. Er kann verdreht werden (je nach Bedarf).
ABBE Refraktometer PCE-ABBE-REF2
Gebrauchsanweisung
1,300 ... 1,700
0,0002
0,0002
0 ... 95
0,25 %
0,25 %
3000 g
befindet sich
Version 1.1
23.02.2022
