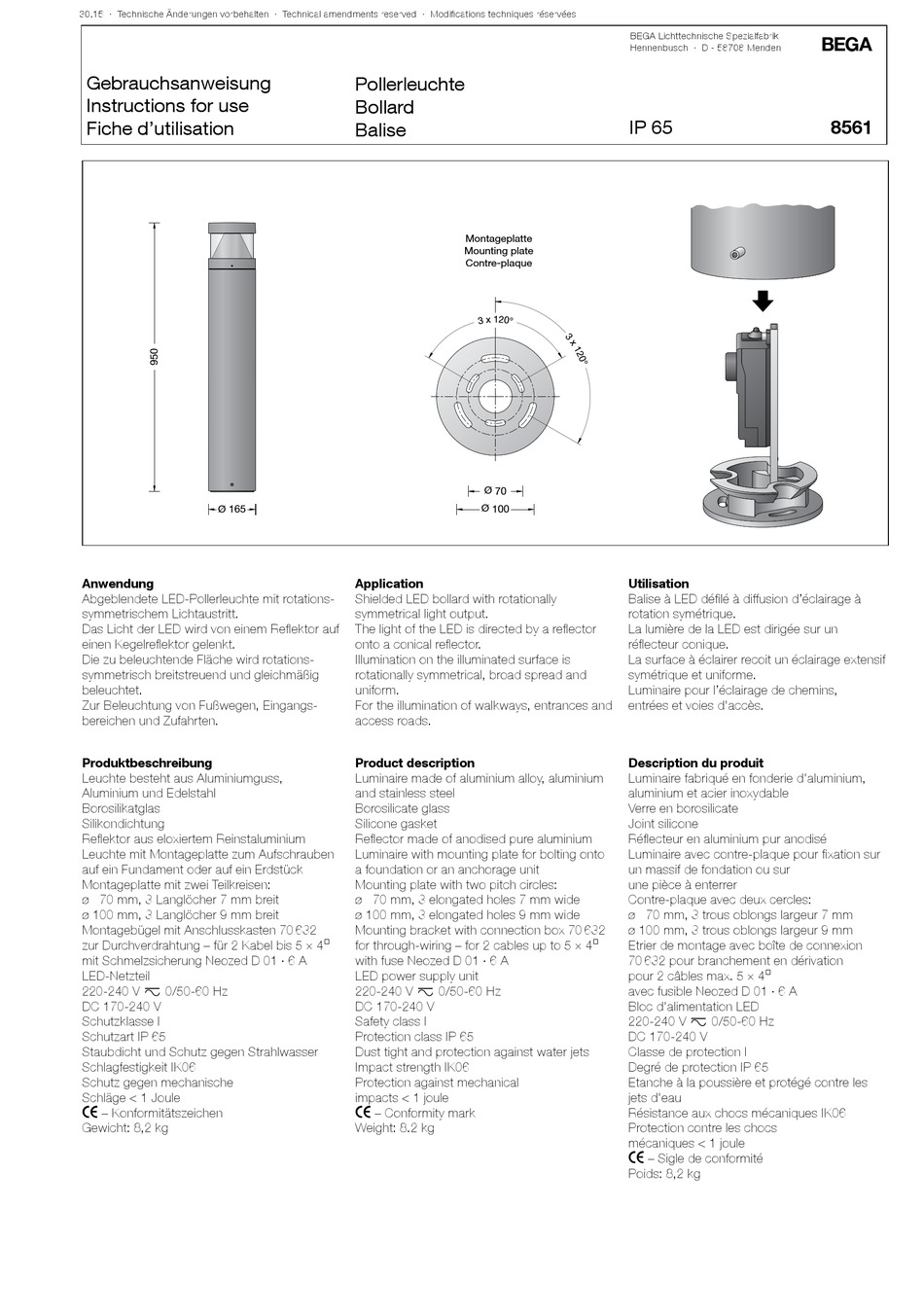

BEGA 8561 Gebrauchsanweisung

30.15 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
Ø 165
Anwendung
Abgeblendete LED-Pollerleuchte mit rotations-
symmetrischem Lichtaustritt.
Das Licht der LED wird von einem Reflektor auf
einen Kegelreflektor gelenkt.
Die zu beleuchtende Fläche wird rotations-
symmetrisch breitstreuend und gleichmäßig
beleuchtet.
Zur Beleuchtung von Fußwegen, Eingangs-
bereichen und Zufahrten.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Borosilikatglas
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Leuchte mit Montageplatte zum Aufschrauben
auf ein Fundament oder auf ein Erdstück
Montageplatte mit zwei Teilkreisen:
ø 70 mm, 3 Langlöcher 7 mm breit
ø 100 mm, 3 Langlöcher 9 mm breit
Montagebügel mit Anschlusskasten 70 632
zur Durchverdrahtung – für 2 Kabel bis 5 × 4@
mit Schmelzsicherung Neozed D 01 · 6 A
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 170-240 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
c – Konformitätszeichen
Gewicht: 8,2 kg

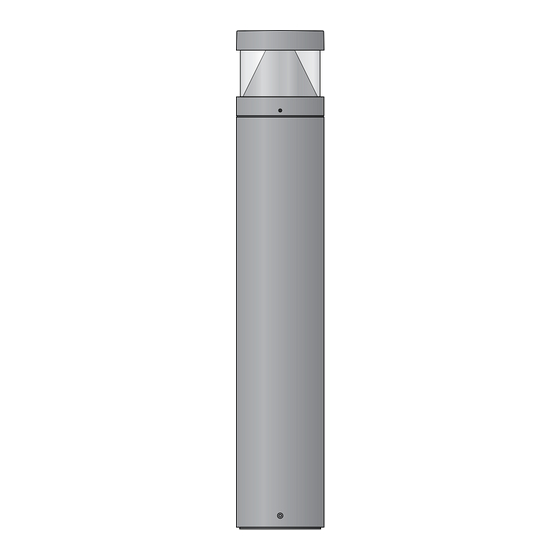

Pollerleuchte
Bollard
Balise
Montageplatte
Mounting plate
Contre-plaque
Ø 70
Ø 100
Application
Shielded LED bollard with rotationally
symmetrical light output.
The light of the LED is directed by a reflector
onto a conical reflector.
Illumination on the illuminated surface is
rotationally symmetrical, broad spread and
uniform.
For the illumination of walkways, entrances and
access roads.
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Borosilicate glass
Silicone gasket
Reflector made of anodised pure aluminium
Luminaire with mounting plate for bolting onto
a foundation or an anchorage unit
Mounting plate with two pitch circles:
ø 70 mm, 3 elongated holes 7 mm wide
ø 100 mm, 3 elongated holes 9 mm wide
Mounting bracket with connection box 70 632
for through-wiring – for 2 cables up to 5 × 4@
with fuse Neozed D 01 · 6 A
LED power supply unit
220-240 V x 0/50-60 Hz
DC 170-240 V
Safety class I
Protection class IP 65
Dust tight and protection against water jets
Impact strength IK06
Protection against mechanical
impacts < 1 joule
c – Conformity mark
Weight: 8.2 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 65
Utilisation
Balise à LED défilé à diffusion d'éclairage à
rotation symétrique.
La lumière de la LED est dirigée sur un
réflecteur conique.
La surface à éclairer recoit un éclairage extensif
symétrique et uniforme.
Luminaire pour l'éclairage de chemins,
entrées et voies d'accès.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre en borosilicate
Joint silicone
Réflecteur en aluminium pur anodisé
Luminaire avec contre-plaque pour fixation sur
un massif de fondation ou sur
une pièce à enterrer
Contre-plaque avec deux cercles:
ø 70 mm, 3 trous oblongs largeur 7 mm
ø 100 mm, 3 trous oblongs largeur 9 mm
Etrier de montage avec boîte de connexion
70 632 pour branchement en dérivation
pour 2 câbles max. 5 × 4@
avec fusible Neozed D 01 · 6 A
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 170-240 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
c – Sigle de conformité
Poids: 8,2 kg
!
8561
