PCE Group CTA Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
www.warensortiment.de
ein Service der PCE Group
Eine Übersicht aller Messgeräte finden Sie hier:
Eine Übersicht aller Waagen finden Sie hier:
Bedienungsanleitung
vom
Farbmessgerät-CTA
http://www.warensortiment.de/messtechnik/messgeraete.htm
http://www.warensortiment.de/messtechnik/messgeraete/waagen.htm
Paper-Consult
Engineering Group oHG
Im Langel 4
Deutschland
D-59872 Meschede
Tel: 029 03 976 99-0
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Group CTA
Inhaltszusammenfassung für PCE Group CTA
- Seite 1 Service der PCE Group Paper-Consult Engineering Group oHG Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Farbmessgerät-CTA Eine Übersicht aller Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm Eine Übersicht aller Waagen finden Sie hier:...
-
Seite 2: Inhaltsverzeichnis
® Betriebsanleitung ColorTector Alpha ite 2 Inhaltsverzeichnis Einführung Produktbeschreibung Lieferumfang Anwendungen Messprinzip Inbetriebnahme Gerätübersicht Erste Arbeiten ® Messen mit dem ColorTector Alpha Kalibrierung - Weissmessung Messen von Farbproben Einstellungen Datenspeicherung und Datenübertragung Fehler und Fehlerbeseitigung Technische Daten Menü-Gesamtübersicht... -
Seite 3: Einführung
® Betriebsanleitung ColorTector Alpha ite 3 Einführung Produktbeschreibung Die Farbe eines Objekts wird nicht nur von deren Oberfläche bestimmt, sondern auch von dem einfallenden Licht. Die Sinnesempfindung „Farbe“ eines Objekts hängt zudem vom Betrachter ab. Um daher eine Farbdifferenz zwischen zwei Gegenständen zu bestimmen, müssen diese gleichzeitig unter kontrollierten Lichtverhältnissen betrachtet werden. -
Seite 4: Anwendungen
® Betriebsanleitung ColorTector Alpha ite 4 Zubehör (Optional): • Report-Software ColorDaTra für den Datentransfer und die Datenauswertung. Hauptmerkmale: ® o Datentransfer vom Tector Alpha zum PC oder Laptop Color o Datenbank für die Verwaltung der Messdaten und ihrer Farbspektren o grafische Darstellung der Farbkoordinaten und von Farbdifferenzen zu gespeicherten Farbstandards in verschiedenen Farbräumen z.B. - Seite 5 ® Betriebsanleitung ColorTector Alpha ite 5 auf die Differenz zwischen zwei Farben, ähnlich ist (mehr Informationen zur Theorie der Farbmessung sind auf der zum Lieferumfang gehörigen CD enthalten). Hierzu gibt es eine Vielzahl von Farbsystemen, zum Beispiel: Yxy, L*a*b* oder L*u*v*. Farbdifferenzen ∆E, also Unterschiede zwischen zwei Farben, werden aus der Summe der Differenzen der drei Farbwerte für einen bestimmten Farbraum berechnet.
-
Seite 6: Inbetriebnahme

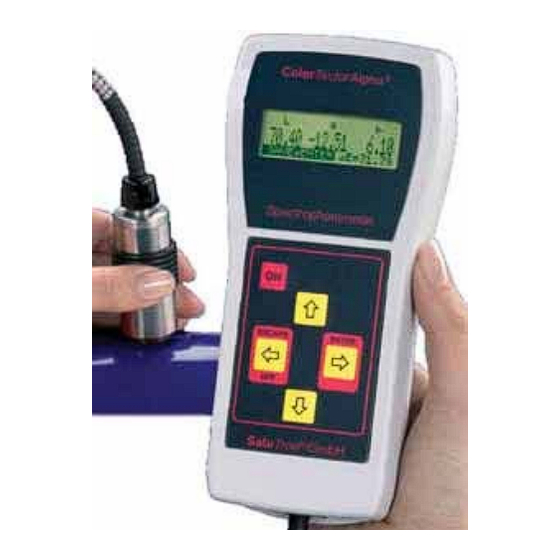

® Betriebsanleitung ColorTector Alpha ite 6 Inbetriebnahme Geräteübersicht RS-232-Schnittstelle Grafik-Display Messkopf Aufwärts-Taste Einschalt-Taste ENTER-Taste ESCAPE-Taste Verbindungskabel Abwärts-Taste Akku-Pack Erste Arbeiten Auspacken des Messgerätes, des Netzteiles und des Zubehörs: Heben Sie die stoßmindernde Verpackung in jedem Fall für eventuelle künftige Transporte auf! Akkupack aufladen Der Akkupack lässt sich sehr leicht vom Gerät trennen. -
Seite 7: Auto Power Off
® Betriebsanleitung ColorTector Alpha ite 7 Akkupack in die Ladeschale mit der flachen Seite nach vorn einschieben. Die rote LED am Steckerteil des Ladegerätes zeigt den Ladezustand an: • Dauerndes Leuchten bedeutet, der Akku wird geladen • Blinken bedeutet, dass der Akku voll geladen ist – er wird jetzt durch einen geringen Ladeerhaltungsstrom optimal nachgeladen ®... -
Seite 8: Messen Von Farbproben
® Betriebsanleitung ColorTector Alpha ite 8 ® Zu diesem Zweck wird zum Tector Alpha ein zertifizierter Weißstandard Color mitgeliefert. Dieser Standard ist auf Vergleichsmessungen der Normale der PTB (Physikal-Technische Bundesanstalt) in Braunschweig rückführbar und wird mit einem Zertifikat der BAM (Bundesanstalt für Materialforschung und -prüfung) ausgeliefert. Vorgehensweise bei der Kalibrierung •... - Seite 9 ® Betriebsanleitung ColorTector Alpha ite 9 • Die Konstruktion des Messkopfes bewirkt, dass der Anpressdruck auch auf weichen Proben annähernd gleich bleibt. Es muss jedoch während der Messung (ca. 2 Sekunden lang) darauf geachtet werden, dass der Messkopf auf der Probe nicht bewegt und nicht gekippt wird.
-
Seite 10: Einstellungen
® Betriebsanleitung ColorTector Alpha ite 10 • Im Speicher können bis zu 1000 Messwerte von Farb-Proben und mehreren Farb- Standards auf die diese Farb-Proben bezogen wurden, abgelegt werden. Datum und Uhrzeit der Messung sowie einige Systemeinstellungen werden automatisch mitgespeichert. Es können zusätzlich auch bis zu 100 Standards und Proben mit ihren kompletten Remissionsspektren gespeichert werden. -
Seite 11: Datenspeicherung Und Datenübertragung
® Betriebsanleitung ColorTector Alpha ite 11 Datenspeicherung und Datenübertragung ® Das Messgerät Tector Alpha besitzt einen 128-KByte großen Arbeitsspeicher. In Color diesem Speicher werden sämtliche Messwerte abgelegt, soweit das nach der Messung durch Betätigung der ENTER-Taste veranlasst wurde. Diese Daten können sowohl im Display angezeigt als auch zum PC übertragen werden. -
Seite 12: Fehler Und Fehlerbeseitigung
® Betriebsanleitung ColorTector Alpha ite 12 Speicher löschen • Im Hauptmenü SPEICHER auswählen. • Menüpunkt SPEICHER LÖSCHEN auswählen und ENTER-Taste betätigen. • Es erscheint ein Warnhinweis, dass der komplette Speicher gelöscht wird. Ebenfalls mit der ENTER -Taste bestätigen oder abbrechen mit ESCAPE-Taste Geräte-Daten Im Untermenü... - Seite 13 ® Betriebsanleitung ColorTector Alpha ite 13 Fehlersuche und Fehlerbeseitigung ® Das Messgerät Tector Alpha wurde unter Verwendung zuverlässiger Bauteile Color entsprechend dem fortgeschrittenen Stand der Technik gefertigt. Es erfordert außer bei den unten genannten Fehlern keine Eingriffe des Anwenders in das Messsystem.
-
Seite 14: Technische Daten
® Betriebsanleitung ColorTector Alpha ite 14 Technische Daten Messgeometrie: 45° / 0° - Zirkularbeleuchtung bei 45° Messung bei 0° nach DIN 5033 Normlichtarten: D65, D55, A, C Normbeobachter 2° (1931) und 10° (1964) XYZ, Yxy, ∆E CIE L*a*b*, ∆E CIE L*u*v* Farbräume Spektralbereich: 400 nm bis 700 nm... -
Seite 15: Bedienungsmenü-Übersicht
® Bedienungsmenü-Übersicht Color Tector Alpha ® Color Tector Alpha SPEKTROPHOTOMETER MESSEN D65 / 2 N = 521 ° ALTER STANDARD WIRD KALIBRIEREN PROBENMESSUNG ÜBERSCHRIEBEN! 10.6 -12.3 +34.8 EINSTELLUNGEN STANDARDMESSUNG WEITER MIT ENTER ∆E=12.25 SAVE=ENTER SPEICHER BATT = 50% MEM = 99% D65 /2 °... - Seite 16 ® Bedienungsmenü-Übersicht Color Tector Alpha ® Color Tector Alpha MESSEN FARBRAUM BITTE GEBEN SIE DAS DATUM: 12 / 05 KALIBRIERUNG WINKEL / LICHTART DATUM EIN: TT/MM/JJJJ UHRZEIT: 15:00 EINSTELLUNGEN MESSART/ZYKLEN EINSTELLUNGEN TAG: 1 SPRACHE: DEUTSCH SPEICHER SYSTEM MESSKOPF: DATUM: 12 / 05 / 2002 BITTE GEBEN SIE DIE UHRZEIT: 15 : 00 UHRZEIT EIN...
