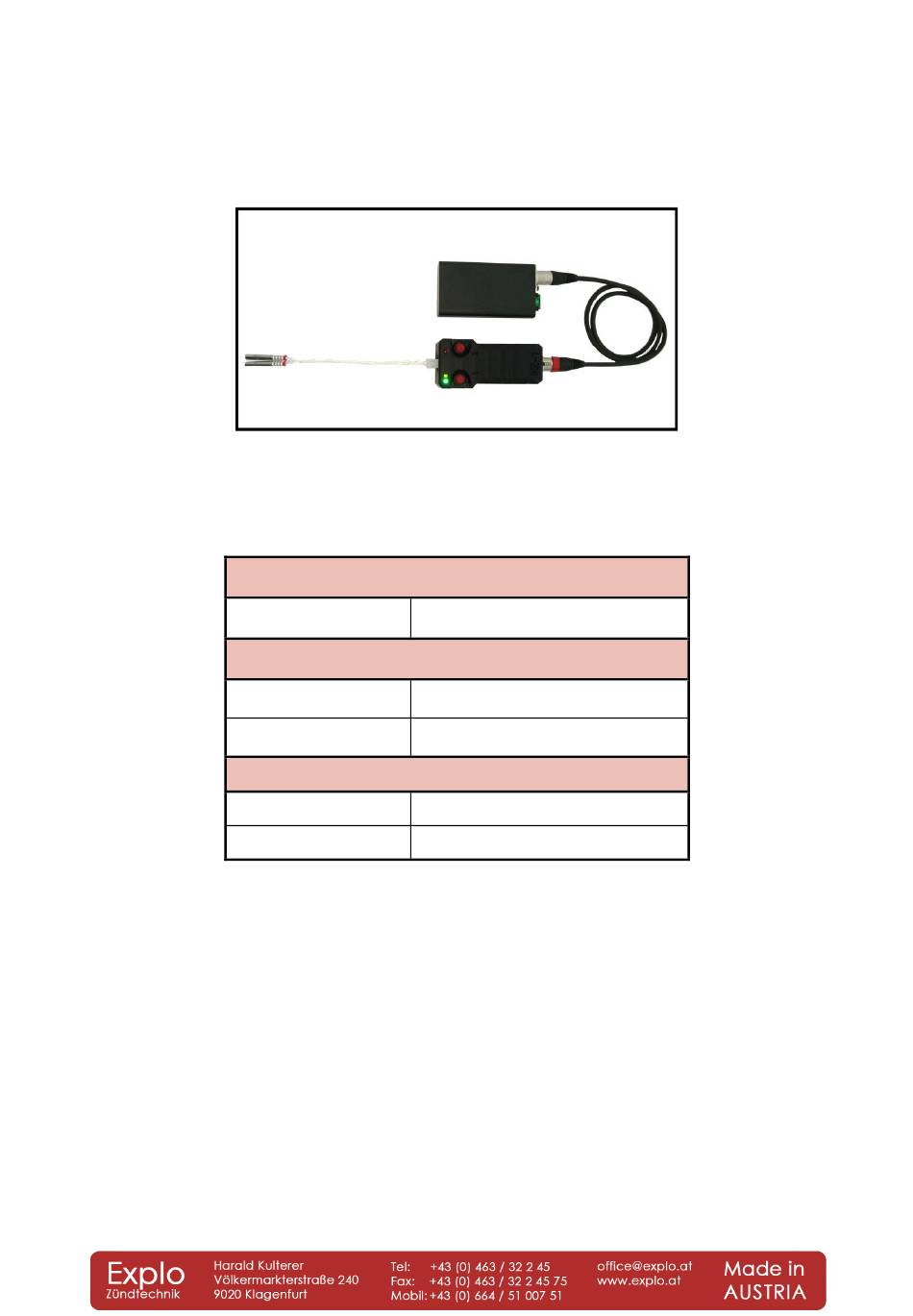

2.2 Beschreibung der Komponenten
Das Handzündgerät HZ1 dient zur Zündung der mitgelieferten Doppelanzünder mit offener AL-Hülse
(BMO) mit HU-Zündpillen. Das System besteht aus dem Handzündgerät, dem Verbindungskabel und
dem Powerpack.
2.2.1 Handzündgerät
2.2.1.1 Status-LEDs
2.2.1.2 Sicherheitstaste
Zur Sicherheit wird die Zündung über zwei Tasten manuell ausgelöst. Die Sicherheitstaste muss als
erstes betätigt werden, um das Gerät zünden zu können.
2.2.1.3 Zündtaste
Die Zündtaste dient zum Zünden des Gerätes. Sie ist nur aktiv, solange die Sicherheitstaste gedrückt
gehalten wird und bis zu 2 Sekunden nachdem diese losgelassen wurde.
2.2.1.4 Verbindungsbuchse
Die Verbindungsbuchse dient zum Verbinden des Handzündgerätes mit dem Powerpack mittels
Verbindungskabel.
Gelbe LED (Batteriekontrolle)
Leuchtet
Grüne LED (Durchgangskontrolle)
Leuchtet
Leuchtet nicht
Zündausgang nicht durchgängig
Rote LED (Zündspannungskontrolle)
Leuchtet
Zündspannung erreicht, zündbereit
Leuchtet nicht
Zündspannung noch nicht erreicht
Gerät ist ein, Batterie ist okay
Zündausgang durchgängig
5
