Grundlastwechselschaltung GLW 4
4.6 Schaltuhr überbrücken (GLW 4: I 61 und I52/I62; GLW 4-S: X2-5 und X1-N)
Die Schaltuhrfunktion wird ausgeschaltet, sobald am Eingang I 61, z.B. die Betriebsspannung 230 V-AC und
an Klemme I52/I62 das Bezugspotential (in der Regel der N-Leiter) angeklemmt ist und in der
Programmierung unter allg. Einstellungen, Funkt. ext. Eingang das dann laufende Profil programmiert wurde.
4.7 Kugelhahn/Ausgang K4
Sobald unter allg. Einstellungen die Funktion Kugelhahn/Ausgang K4 „EIN" programmiert wird, kann man
nur noch drei Kompressoren ansteuern und der vierte Anschluß wird als Kugelhahnansteuerung verwendet.
D.h. mit dem vierten potenzialfreien Wechsler kann man einen elektrischen Kugelhahn z. B. für eine
Wochendabschaltung ansteuern ( Kompressoren sind abgeschaltet). Dadurch können die Energiekosten,
verursacht durch Undichtigkeiten des Druckluftnetzes, verringert werden.
4.8 Externe Druckmessung (GLW 4: p+ / p-; GLW 4-S und GLW 4-SK: X2-10 und 11)
Sobald man unter allg. Einstellungen die Druckmessung auf „extern" programmiert, ist der interne
Druckumformer abgeschaltet und der extern angeschlossene Druckumformer (Zweileitertechnik, 4-20mA)
gibt den Druckluftmeßwert an. Weiterhin muß der entsprechende Meßbereichsendwert programmiert
werden.
Es können alle handelsüblichen Druckumformer in Zweidrahttechnik, 4 bis 20mA, UB 18-21V-DC verwendet
werden.
5 Programmieren
Die Programmierung wird über die drei Gerätetasten durchgeführt.
Zur Änderung eines Parameters ist die Eingabe des Paßwortes erfoderlich!
Im Auslieferzustand ist das Paßwort „0190" programmiert.
Eine Änderung des Paßwortes kann unter allg. Einstellungen vorgenommen werden und ist nur mit der
notwendigen Sorgfaltspflicht zu empfehlen.
Eine Reaktivierung kann nur durch die CONDOR PRESSURE CONTROL GMBH durchgeführt werden.

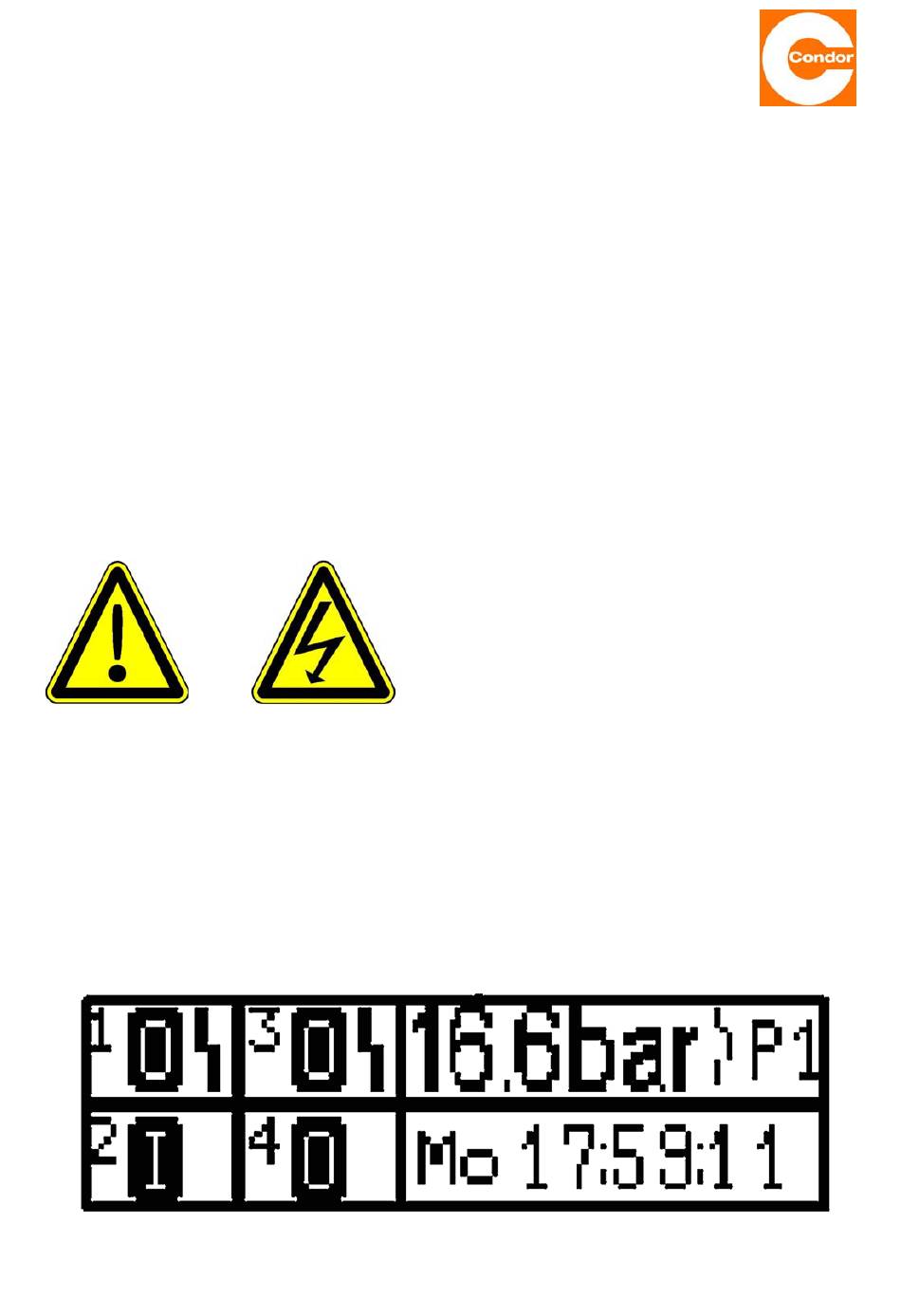

Nach dem Anlegen der Versorgungsspannung erscheint das CONDOR-Logo (es ertönt ein kurzes
akustisches Signal), mit der Typenangabe GLW 4 und Angabe der Softwareversion. Sobald man eine der
drei Tasten drückt, erscheint die Hauptstatusanzeige:
Seite 8
Beim Anschluß eines externen Druckumformers ist
die Anschlußpolarität zu beachten!
