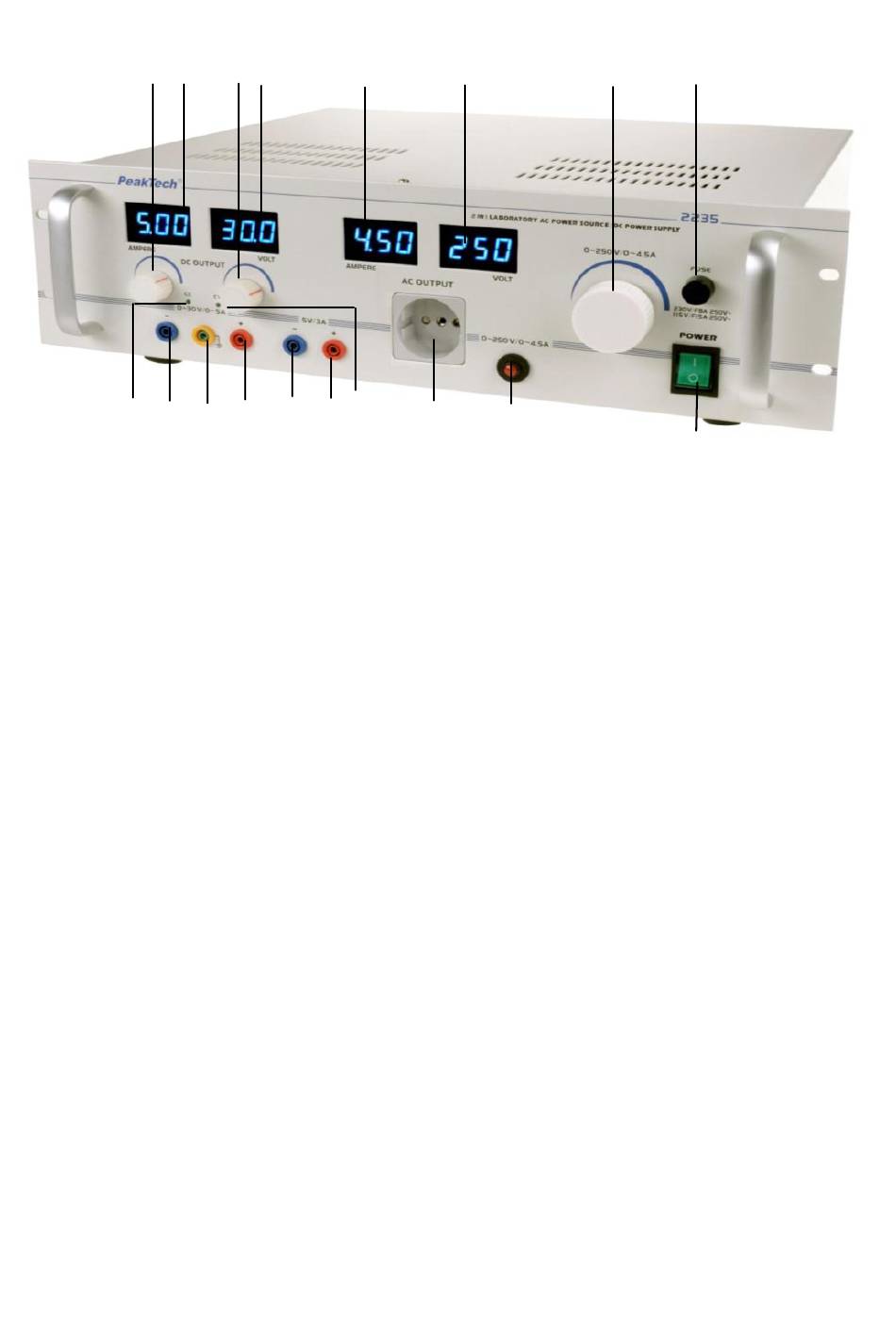

3. Bedienelemente
1
3
17 16
1.)
DC-Konstantstromeinstellung: Einstellung des DC-Ausgangsstroms
(Einstellung des Strombegrenzungswerts)
2.)
DC-Konstantspannungseinstellung: Einstellung der DC-
Ausgangsspannung
3.)
DC-Stromanzeige: zeigt den Ausgangsstrom auf der LED-Anzeige
an
4.)
DC-Spannungsanzeige: zeigt die Ausgangsspannung auf der LED-
Anzeige an
5.)
AC-Konstantspannungseinstellung: Einstellung der AC-
Ausgangsspannung
6.)
AC-Stromanzeige: zeigt den Ausgangsstrom auf der LED-Anzeige
an
7.)
AC-Spannungsanzeige: zeigt die Ausgangsspannung auf der LED-
Anzeige an
8.)
Sicherungshalter für das Gerät
9.)
Hauptschalter: die LED leuchtet, wenn das Gerät eingeschaltet ist
10.)
Sicherungshalter für den AC-Ausgang
11.)
Regelbarer AC-Spannungsausgang (0~250 V/4,5 A)
12.)
5 V-Festspannungsausgangsklemme (+): zum Anschluss an den
Pluspol der Last
13.)
5 V-Festspannungsausgangsklemme (-): zum Anschluss an den
Minuspol der Last
14.)
DC-Ausgangsklemme (+): zum Anschluss an den Pluspol der Last
15.)
Geräteerde: zur Erdung des Gehäuse
16.)
DC-Ausgangsklemme (-): zum Anschluss an den Minuspol der Last
17.)
Konstantstromanzeige: die LED leuchtet auf, wenn der Ausgang sich
in der Betriebsart Stromregelung befindet
18.)
Konstantspannungsanzeige: die LED leuchtet auf, wenn der
Ausgang sich in der Betriebsart Spannungsregelung befindet.
2 4
6
18
13
15
14
12
7
11
10
