PROFIBUS POWER HUB
Installation
Montage von HD2*-Modulen auf dem Motherboard
Die HD2-*Module sind für den Einsatz in der Schutzklasse IP 20 in Übereinstimmung mit der
EN 60529 gebaut. Sie sind für den Einsatz auf dem entsprechenden Motherboard MB*
vorgesehen. Zur Montage eines Moduls gehen Sie wie folgt vor:

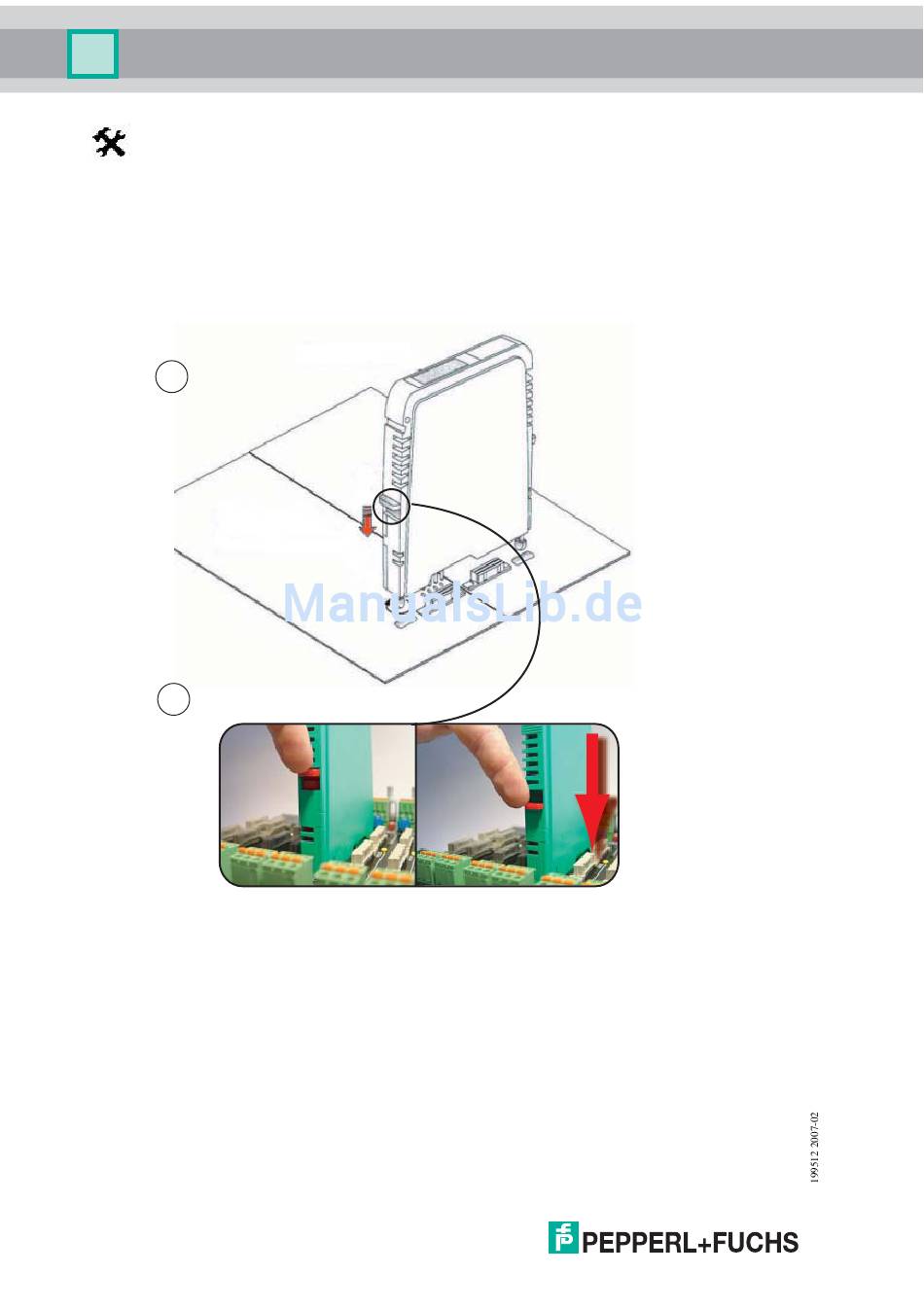

1.
Richten Sie die Kodierungsbolzen des Moduls an den entsprechenden Bohrungen auf dem
Motherboard aus. Drücken Sie dann das Modul vorsichtig auf das Motherboard.
2.
Drücken Sie die roten Quick-Lok-Riegel auf beiden Seiten des Moduls von Hand hinab,
um das Modul auf dem Motherboard zu fixieren.
1
2
Das Modul ist auf dem Motherboard montiert.
12
Click!
