PROFIBUS POWER HUB
Installation
3
Installation
3.1
Montage
Lesen Sie das Kapitel Sicherheit und besonders den Abschnitt Installation und Inbetriebnahme
vor der Montage des Gerätes.

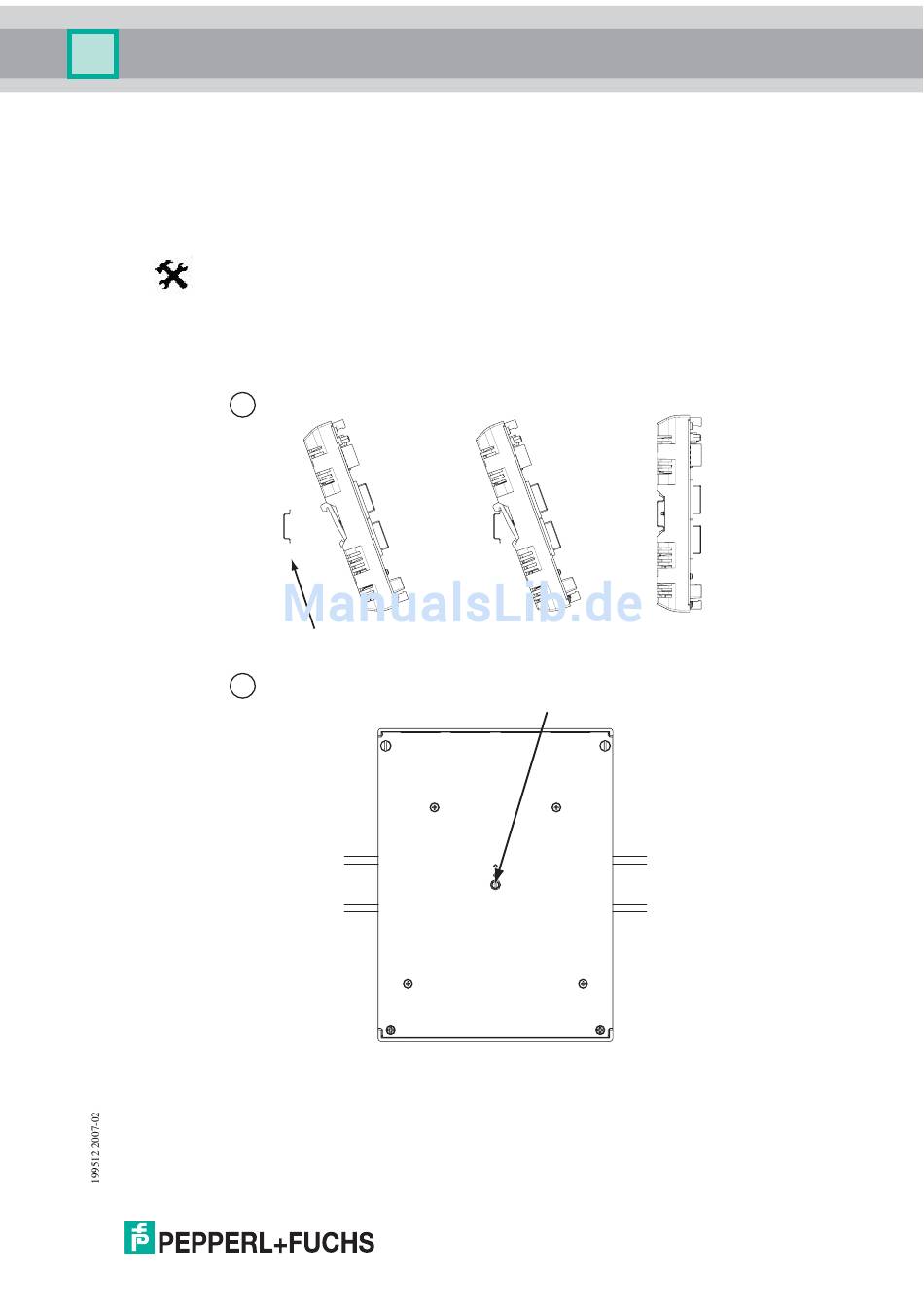

Montage des Motherboards auf einer DIN-Hutschiene
Zur Montage des Motherboards gehen Sie wie folgt vor:
1.
Rasten Sie das Motherboard auf der Hutschiene ein.
2.
Ziehen Sie die Befestigungsschrauben an, um das Motherboard zu fixieren.
1
DIN-Hutschiene
2
Das Motherboard ist auf der Hutschiene montiert.
Motherboard
Befestigungsschraube
11
