VERWENDUNGSANLEITUNG
LTW MULTIBOX

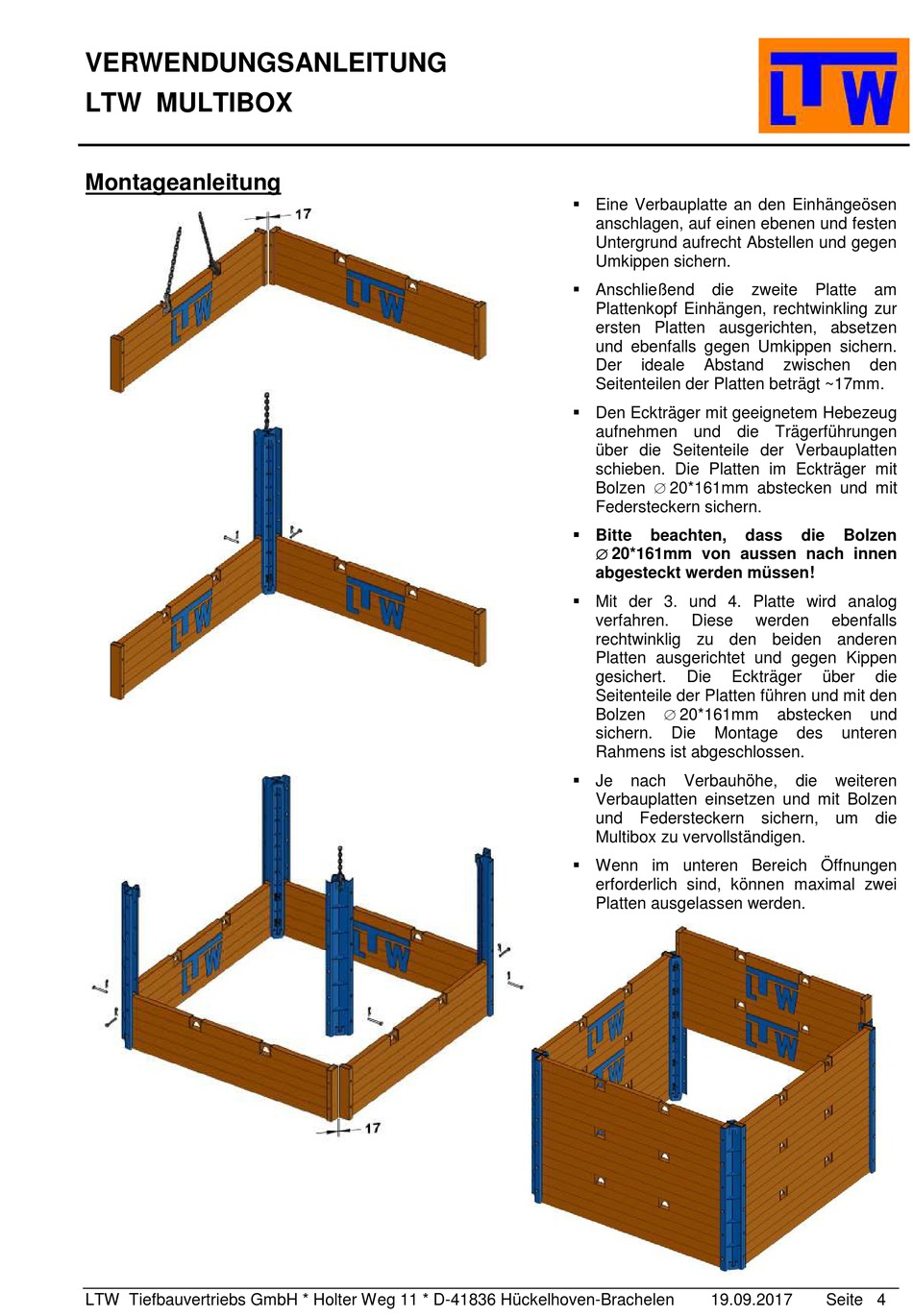

Montageanleitung
LTW Tiefbauvertriebs GmbH * Holter Weg 11 * D-41836 Hückelhoven-Brachelen
Eine Verbauplatte an den Einhängeösen
anschlagen, auf einen ebenen und festen
Untergrund aufrecht Abstellen und gegen
Umkippen sichern.
Anschließend
die
Plattenkopf Einhängen, rechtwinkling zur
ersten Platten ausgerichten, absetzen
und ebenfalls gegen Umkippen sichern.
Der
ideale
Abstand
Seitenteilen der Platten beträgt ~17mm.
Den Eckträger mit geeignetem Hebezeug
aufnehmen und die Trägerführungen
über die Seitenteile der Verbauplatten
schieben. Die Platten im Eckträger mit
Bolzen
20*161mm abstecken und mit
Federsteckern sichern.
Bitte
beachten,
dass
20*161mm von aussen nach innen
abgesteckt werden müssen!
Mit der 3. und 4. Platte wird analog
verfahren.
Diese
rechtwinklig zu den beiden anderen
Platten ausgerichtet und gegen Kippen
gesichert.
Die
Eckträger
Seitenteile der Platten führen und mit den
Bolzen
20*161mm
sichern.
Die
Montage
Rahmens ist abgeschlossen.
Je
nach
Verbauhöhe,
Verbauplatten einsetzen und mit Bolzen
und Federsteckern sichern, um
Multibox zu vervollständigen.
Wenn im unteren Bereich Öffnungen
erforderlich sind, können maximal zwei
Platten ausgelassen werden.
19.09.2017
zweite
Platte
am
zwischen
den
die
Bolzen
werden
ebenfalls
über
die
abstecken
und
des
unteren
die
weiteren
die
