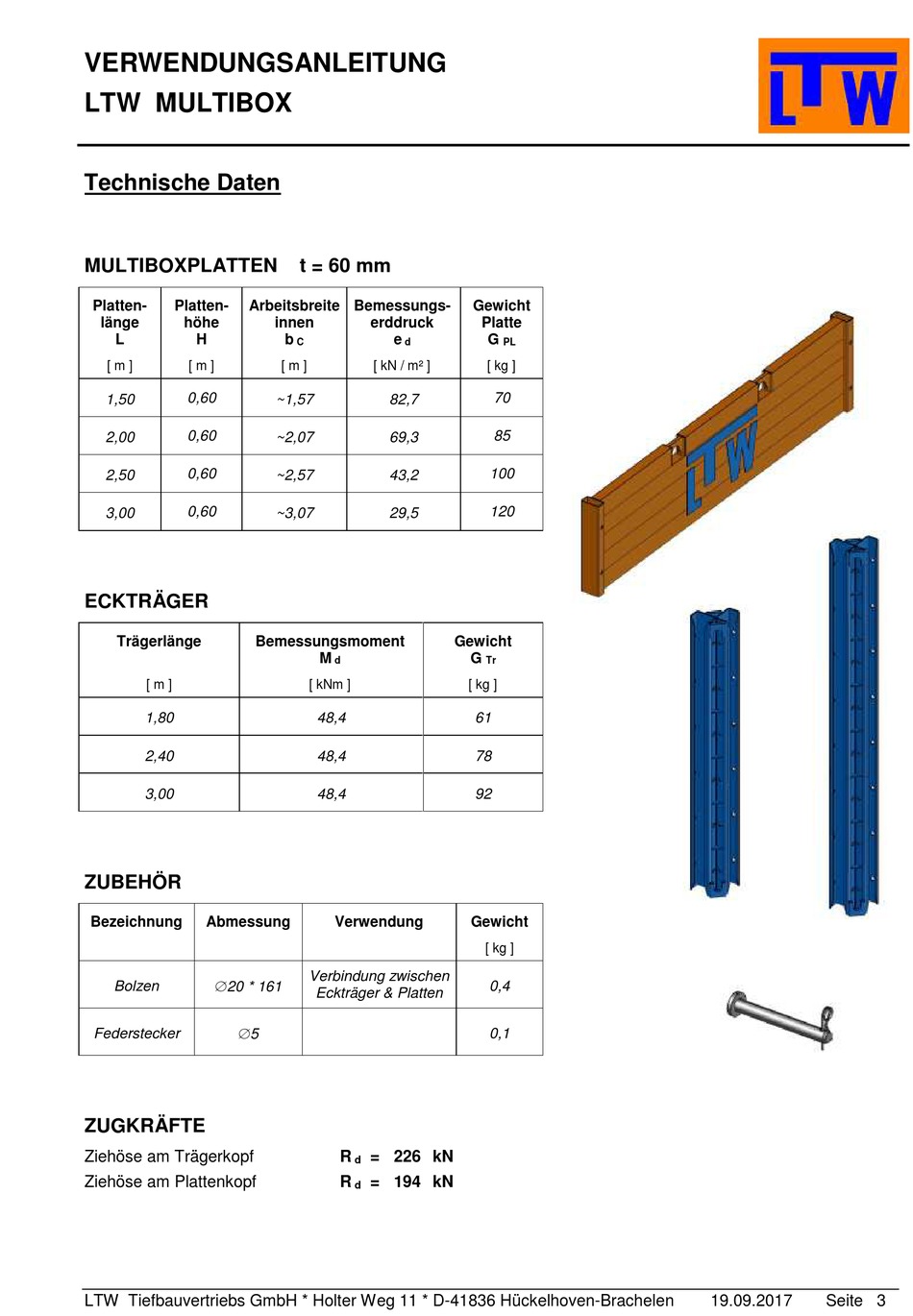

Technische Daten - Ltw Multibox Verwendungsanleitung

VERWENDUNGSANLEITUNG
LTW MULTIBOX

Technische Daten

MULTIBOXPLATTEN
Platten- Platten- Arbeitsbreite
länge höhe
L H
[ m ] [ m ]
0,60
1,50
0,60
2,00
0,60
2,50
0,60
3,00
ECKTRÄGER
Trägerlänge Bemessungsmoment
[ m ]
1,80
2,40
3,00
ZUBEHÖR
Bezeichnung Abmessung
20 * 161
Bolzen
5
Federstecker
ZUGKRÄFTE
Ziehöse am Trägerkopf
Ziehöse am Plattenkopf
LTW Tiefbauvertriebs GmbH * Holter Weg 11 * D-41836 Hückelhoven-Brachelen
t = 60 mm
Bemessungs-
innen erddruck
b e
C d
[ m ] [ kN / m² ]
~1,57 82,7
~2,07 69,3
~2,57 43,2
~3,07 29,5
M
d
[ kNm ]
48,4
48,4
48,4
Verwendung
Verbindung zwischen
Eckträger & Platten
R = 226 kN
d
R = 194 kN
d
Gewicht
Platte
G
PL
[ kg ]
70
85
100
120
Gewicht
G
Tr
[ kg ]
61
78
92
Gewicht
[ kg ]
0,4
0,1
19.09.2017 Seite 3
