Montage

So montieren Sie das Papierausgabefach

Was Sie vorbereiten müssen
• Kreuzschlitzschraubendreher (Nr. 2)
1.

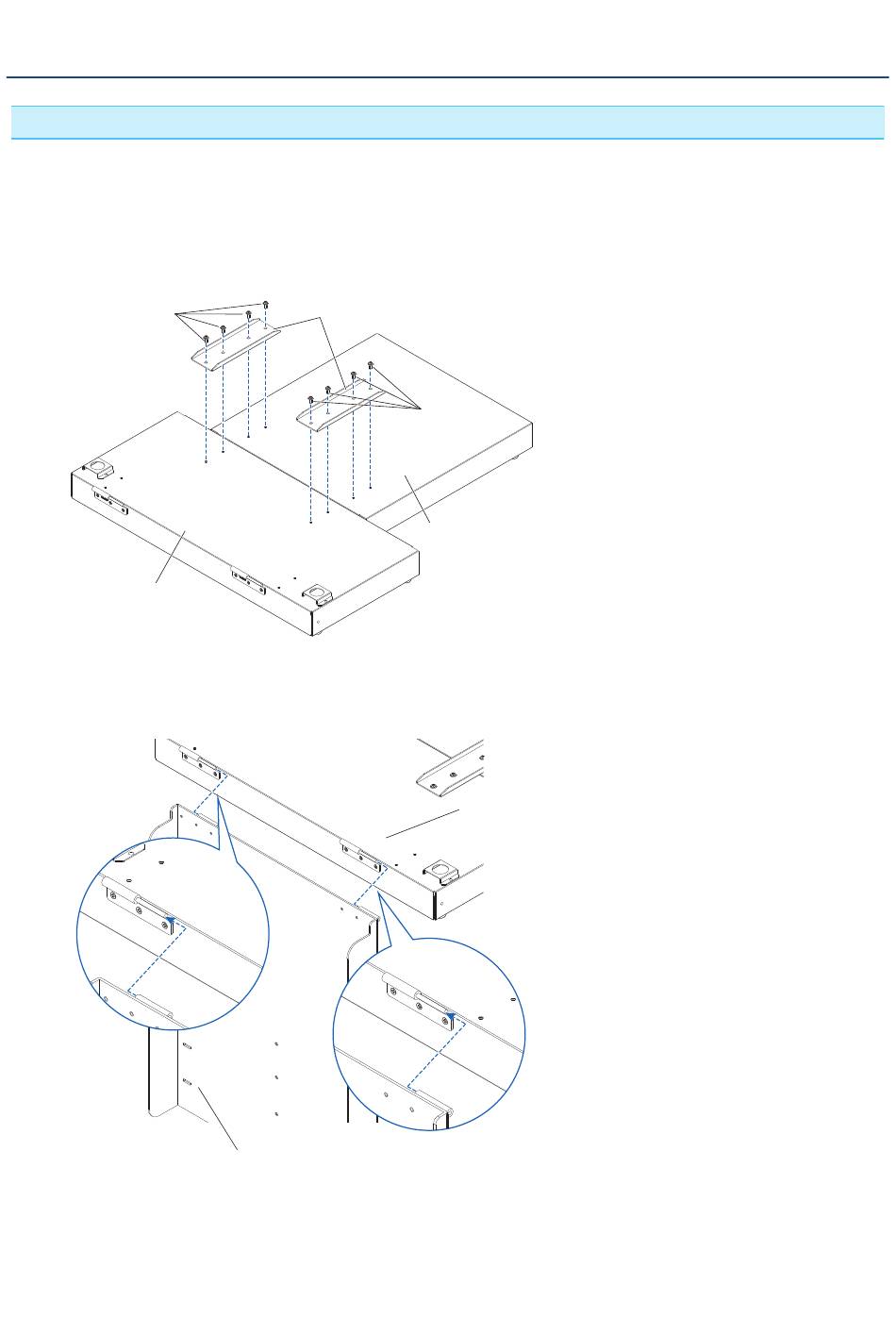

Befestigen Sie den Sockel CE8000 mithilfe eines Kreuzschlitzschraubendrehers und den beiden
Sockelverbindungsteilen und acht Schrauben B am Sockel ASF1-30.
Schraube B
CE8000-Basis
2.
Setzen Sie die beiden Scharniere des Papierausgabefachs in die beiden Scharniere der CE8000-Basis
ein.
Nach dem Einsetzen der Scharniere hängen Sie das Papierausgabefach nach unten.
Sockelanschlussteile
Papierausgabefach
Schraube B
ASF1-30 Basis
CE8000-Basis
