WARNUNG:
Bei Verwendung einer Bohrmaschine
ohne entsprechenden Augenschutz
können Rückstände in das Auge
gelangen und es beschädigen.
Tragen Sie beim Bohren immer eine
Schutzbrille.
2.
Bohren Sie mit einem 9/32"-Bohrer durch die 2
markierten Lochstellen.
Hinweis:
Schieben Sie den Bohrer beim
Bohren nicht zu weit an der Platte vorbei.
3.
Verwenden Sie 2 Schrauben (5/16"), um die
untere Befestigungshalterung an der Maschine
zu befestigen.
1. Untere Befestigungshalte-
rung
4.
Verwenden Sie Druckluft, um die beim Bohren
anfallenden Metallspäne zu entfernen.
5.
Befestigen Sie Einstellplatte mit 2
Schlossschrauben (¼" x ¾") und 2 Muttern (¼")
an der unteren Befestigungshalterung.

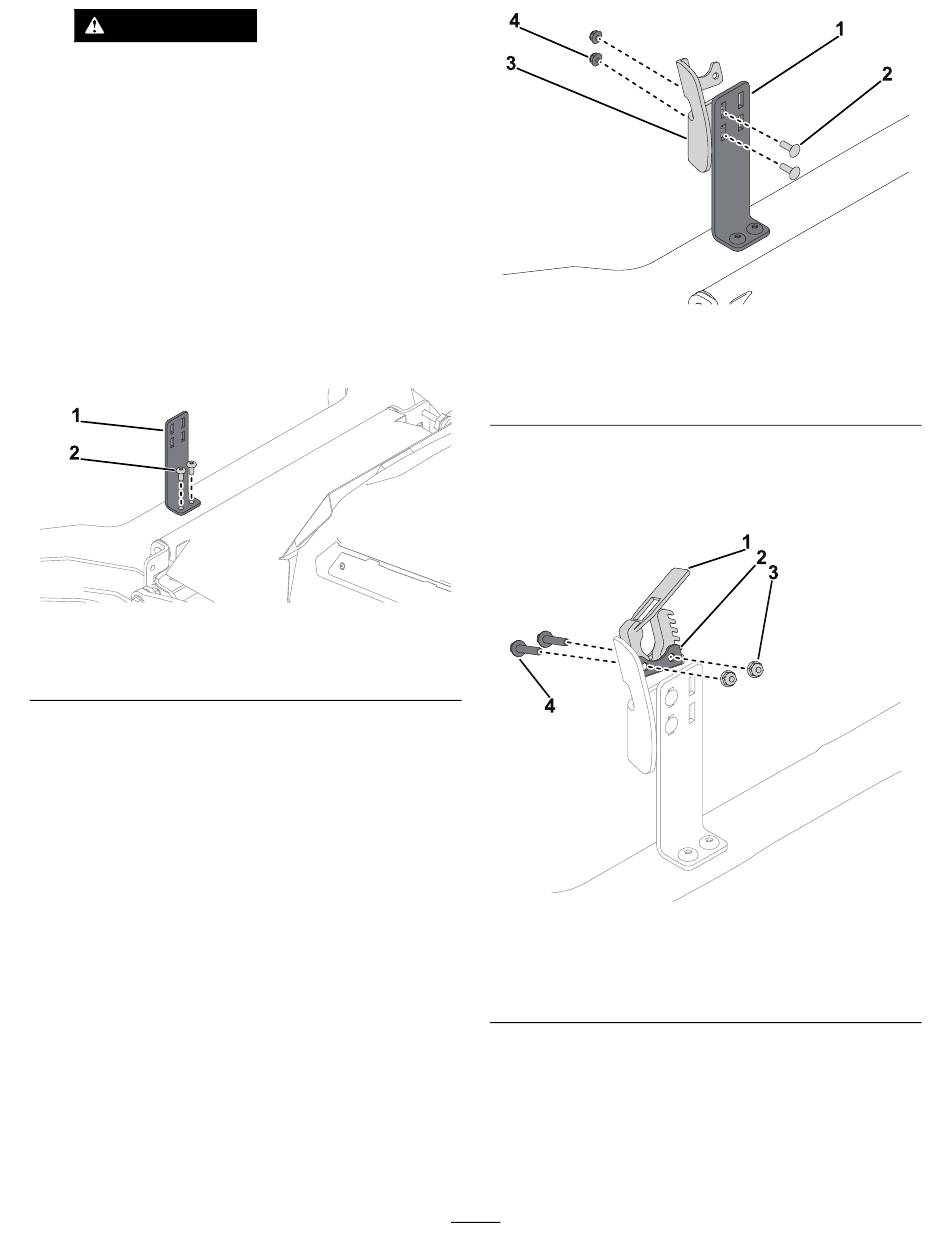

Bild 8
2. Schraube (5/16")
1. Untere Befestigungshalte-
rung
2. Schlossschraube (¼" x ¾") 4. Mutter (¼")
6.
Verwenden Sie 2 Sechskantbundschrauben
(¼ x 1½") und 2 Muttern (¼"), um die kleine
Rückplatte und die kleine Faustklemme an der
Einstellplatte zu befestigen.
g441547
1. Kleine Faustklemme
2. Kleine Rückplatte
5
Bild 9
3. Einstellplatte
Bild 10
3. Mutter (¼")
4. Sechskantbundschraube
(¼" x 1½")
g441563
g441614
