Freischneidergestell
Rasenmäher GrandStand
Modellnr. 145-3530
Installation
Einzelteile

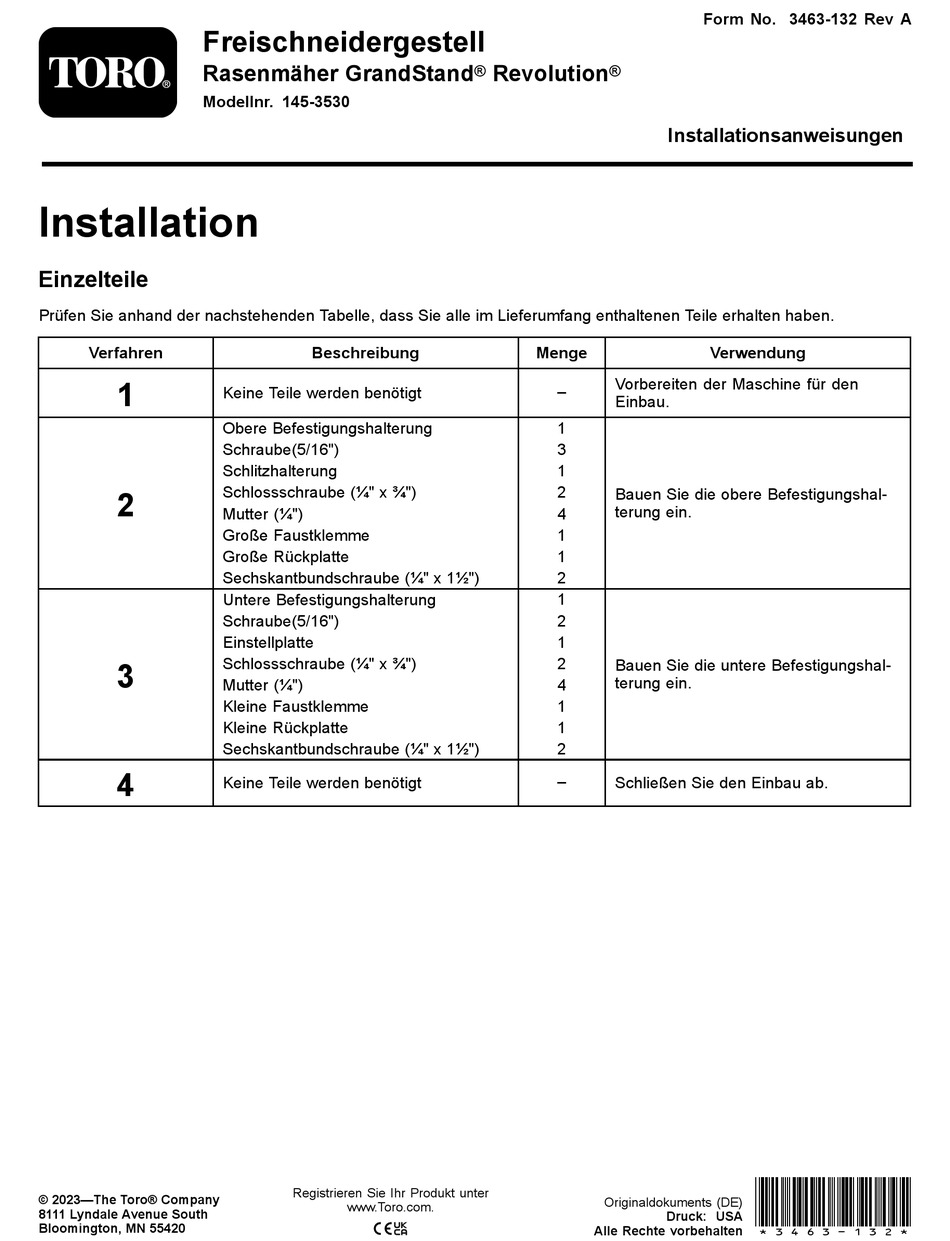

Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
4
© 2023—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Beschreibung
Keine Teile werden benötigt
Obere Befestigungshalterung
Schraube(5/16")
Schlitzhalterung
Schlossschraube (¼" x ¾")
Mutter (¼")
Große Faustklemme
Große Rückplatte
Sechskantbundschraube (¼" x 1½")
Untere Befestigungshalterung
Schraube(5/16")
Einstellplatte
Schlossschraube (¼" x ¾")
Mutter (¼")
Kleine Faustklemme
Kleine Rückplatte
Sechskantbundschraube (¼" x 1½")
Keine Teile werden benötigt
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
Revolution
®
Menge
Vorbereiten der Maschine für den
–
Einbau.
1
3
1
2
Bauen Sie die obere Befestigungshal-
terung ein.
4
1
1
2
1
2
1
2
Bauen Sie die untere Befestigungshal-
terung ein.
4
1
1
2
–
Schließen Sie den Einbau ab.
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3463-132 Rev A
Installationsanweisungen
Verwendung
*3463-132*
Druck: USA
