DE

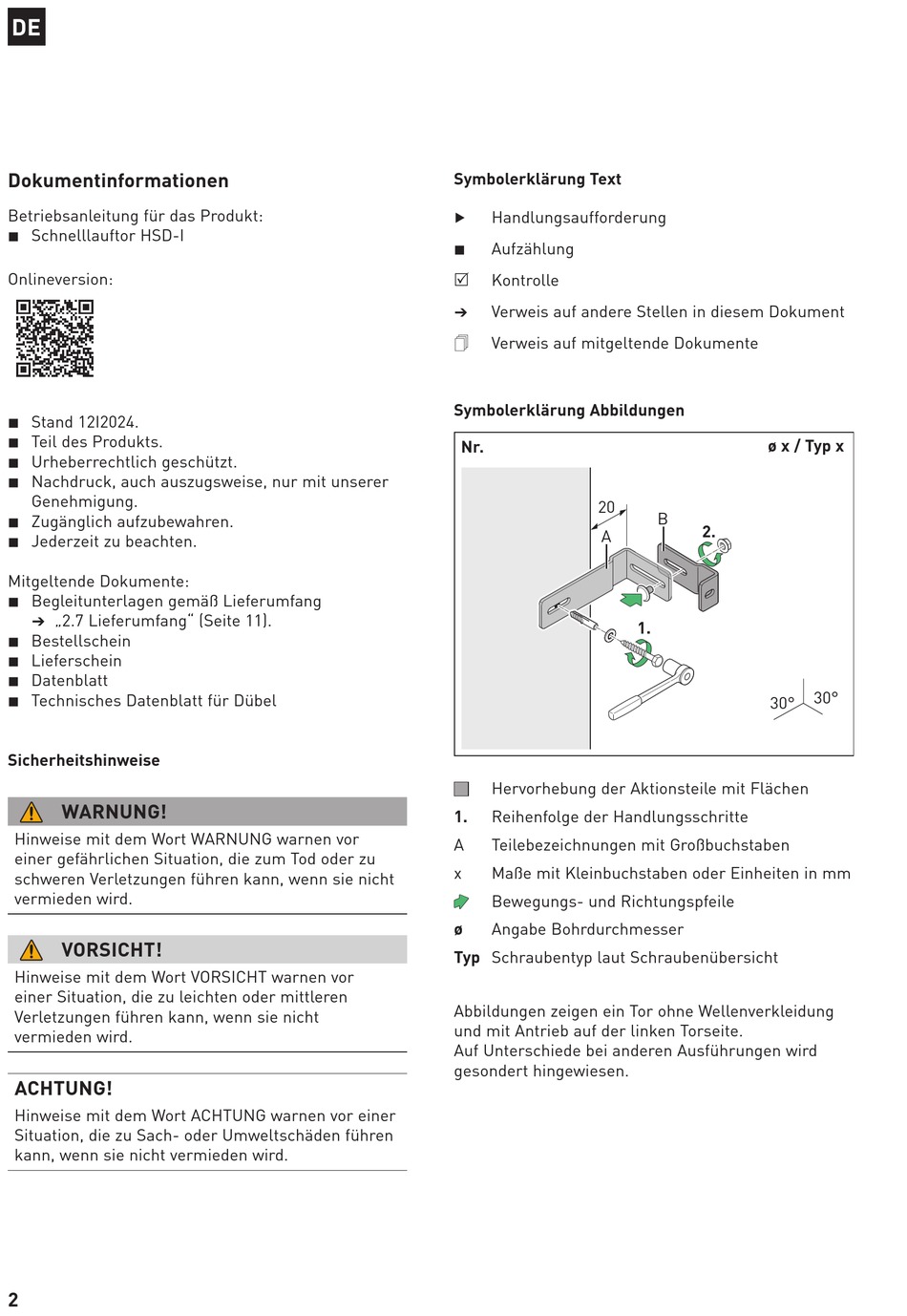

Dokumentinformationen
Betriebsanleitung für das Produkt:
Schnelllauftor hSD-I
onlineversion:
Stand 12I2024.
Teil des Produkts.
Urheberrechtlich geschützt.
Nachdruck, auch auszugsweise, nur mit unserer
Genehmigung.
Zugänglich aufzubewahren.
Jederzeit zu beachten.
Mitgeltende Dokumente:
Begleitunterlagen gemäß Lieferumfang
( „2.7 Lieferumfang" (Seite 11).
Bestellschein
Lieferschein
Datenblatt
Technisches Datenblatt für Dübel
Sicherheitshinweise
WARNUNG!
hinweise mit dem Wort WARNUNG warnen vor
einer gefährlichen Situation, die zum Tod oder zu
schweren Verletzungen führen kann, wenn sie nicht
vermieden wird.
VORSICHT!
hinweise mit dem Wort VoRSIchT warnen vor
einer Situation, die zu leichten oder mittleren
Verletzungen führen kann, wenn sie nicht
vermieden wird.
ACHTUNG!
hinweise mit dem Wort AchTUNG warnen vor einer
Situation, die zu Sach- oder Umweltschäden führen
kann, wenn sie nicht vermieden wird.
2
Symbolerklärung Text
<
handlungsaufforderung
Aufzählung
0
Kontrolle
(
Verweis auf andere Stellen in diesem Dokument
-
Verweis auf mitgeltende Dokumente
Symbolerklärung Abbildungen
Nr.
20
20
A A
hervorhebung der Aktionsteile mit flächen
1.
Reihenfolge der handlungsschritte
A
Teilebezeichnungen mit Großbuchstaben
x
Maße mit Kleinbuchstaben oder einheiten in mm
Bewegungs- und Richtungspfeile
ø
Angabe Bohrdurchmesser
Typ Schraubentyp laut Schraubenübersicht
Abbildungen zeigen ein Tor ohne Wellenverkleidung
und mit Antrieb auf der linken Torseite.
Auf Unterschiede bei anderen Ausführungen wird
gesondert hingewiesen.
ø x / Typ x
B B
2.
1.
30°
30°
