PROfiler Temperaturprofil-Gerät

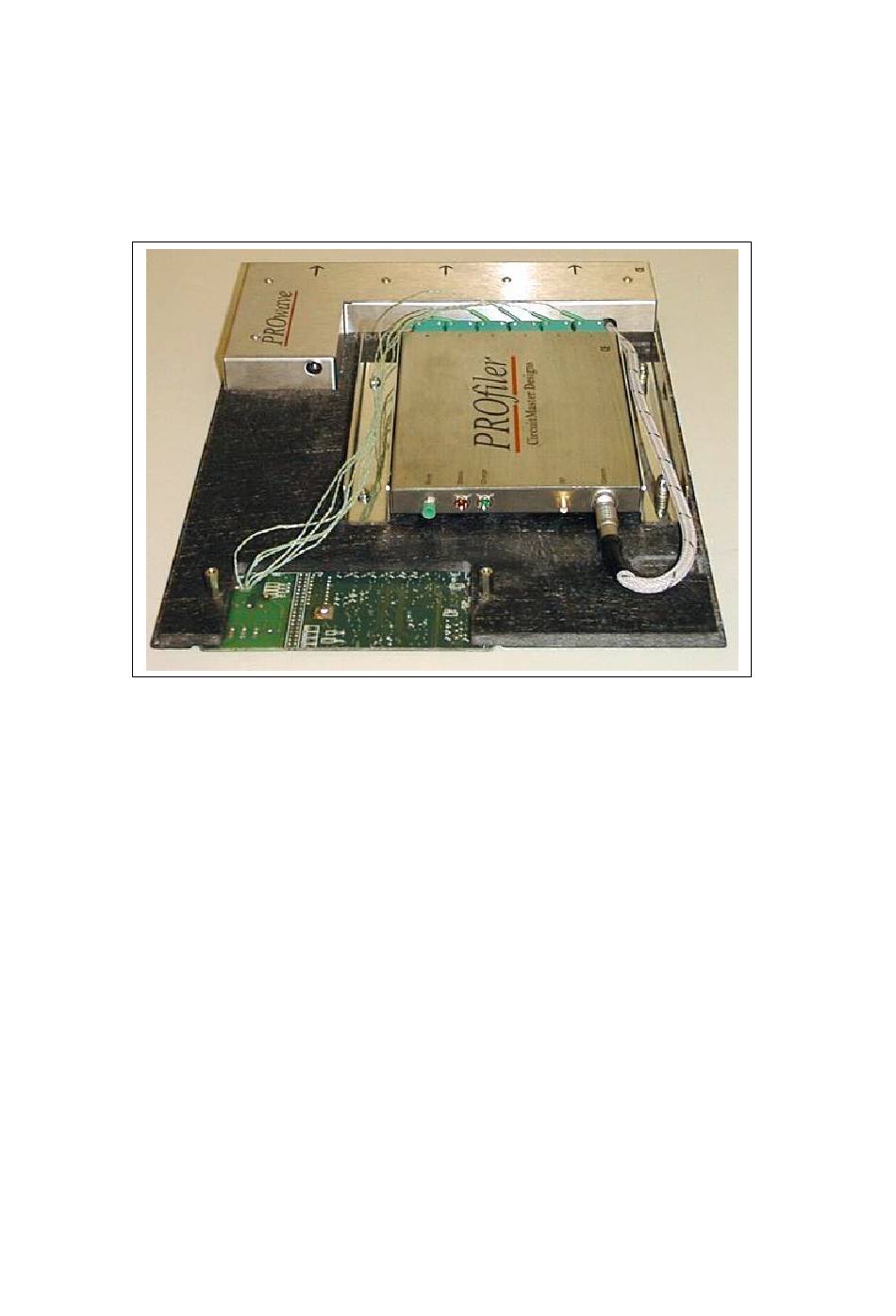

Palettenabschirmung angeschlossen werden. Auf diese Weise können
die Datenschreiber-Batterien geladen werden, ohne daß er von der
Palette entfernt werden muß.
• Den PROwave-Stecker an die COMMS-Buchse des PROfiler-
Datenschreibers anschließen und dabei das Kabel durch das U-Profil
des rechten Trägers verlegen.
• ANMERKUNG: Der PROfiler-Datenschreiber sollte stets abgeschaltet
sein, wenn dieser Anschluß vorgenommen wird.
Vorbereiten einer Prüfplatte
An der Rückseite der Palette befindet sich ein U-förmiger Ausschnitt, in
den der Benutzer ein Probe des Leiterplatten-Materials einsetzen kann.
Die verschiedenen Leiterplatten-Technologien beruhen auf
unterschiedlichen Wärmecharakteristiken, so daß der Benutzer eine
Probe des verwendeten Werkstoffe einsetzen sollte.
Ein Abfallstück des Leiterplatten-Materials wird dabei wie nachstehend
dargestellt vorbereitet:
© Circuitmaster Designs Ltd 2000
Änderungen an den technischen Daten vorbehalten.
www.circuitmaster.co.uk
SCHNELLER START
