346
(1'- 1 5/8")
100
80
100
(3 15/16")
(3 5/32")
(3 15/16")
51
(2 1/64")
51
(2 1/64")
PTR05
L. 1500 mm
(L. 4' - 11 1/16")
Ø30
(Ø1 3/16")

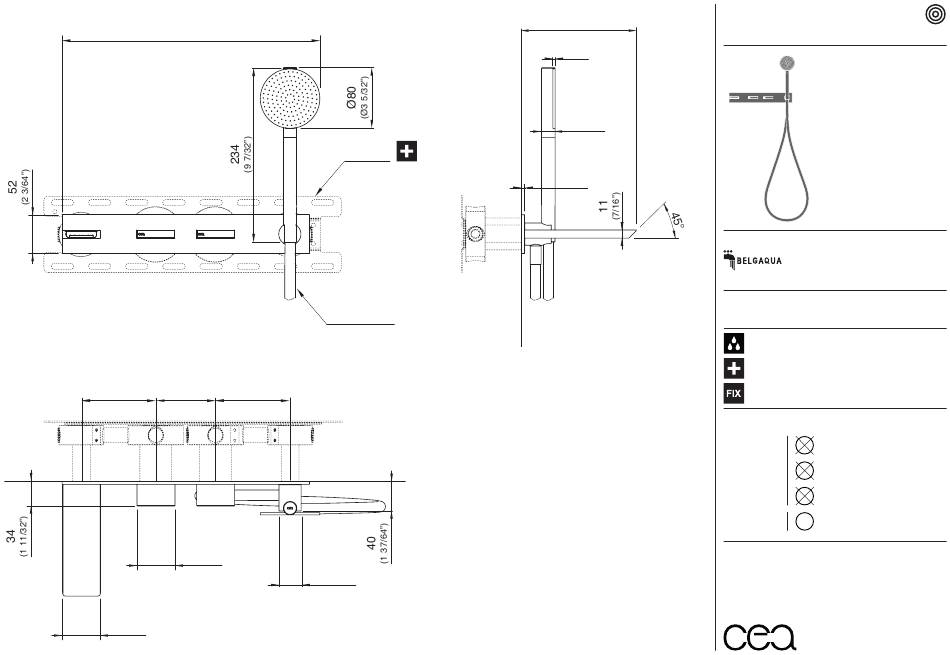

BAR34H
154
(6 1/16")
3
(1/8")
Ø18
(Ø45/64")
4
(5/32")
PRODOTTI CORRELATI / RELATED PRODUCTS
FRE74 - FRE202 - MIL91
MANUTENZIONE / MAINTENANCE
NON UTILIZZARE
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
_ REV15
DESIGN
NATALINO MALASORTI
BAR34H/BAR
AISI 316L STAINLESS STEEL
Gruppo 2 miscelatori progressivi
a parete per vasca con bocca di
erogazione e doccetta
Wall mounted 2 progressive mixers
set for bathtub with spout and hand
shower
Inserto bocca di erogazione, per il riempimento vasca
Spout insert, suitable for bathtub
Prodotto che necessita di parte incasso
Product that needs built-in part
Staffa ausiliaria per cartongesso / fibrogesso
Auxiliary bracket for plasterboard / fiber-board structures
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
HF
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
UTILIZZARE
pH
TO USE
7
neutral pH detergent
ceadesign.it
PTR
SYSTEM
Werbung
Verwandte Anleitungen für CEA BAR BAR34H
Inhaltszusammenfassung für CEA BAR BAR34H
- Seite 1 BAR34H (6 1/16”) _ REV15 (1’- 1 5/8”) SYSTEM (1/8”) DESIGN NATALINO MALASORTI Ø18 (Ø45/64”) BAR34H/BAR AISI 316L STAINLESS STEEL PTR05 Gruppo 2 miscelatori progressivi a parete per vasca con bocca di (5/32”) erogazione e doccetta Wall mounted 2 progressive mixers set for bathtub with spout and hand shower L.
- Seite 2 BAR34H _ REV15 SYSTEM H (mm) AVVERTENZE DI INSTALLAZIONE L’altezza ottimale di installazione del prodotto è di 250 mm (9 27/32”) sopra il bordo vasca. La rappresentazione ha valore puramente indicativo. INSTALLATION WARNINGS The optimal installation height of the product is 250 mm (9 27/32”) above the bath tub rim.
- Seite 3 BAR34H _ REV15 SYSTEM AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio ed evitare sbalzi di pressione fra i raccordi d’acqua fredda e d’acqua calda. In caso di pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione per evitare danni alla cartuccia.
- Seite 4 BAR34H _ REV15 SYSTEM Irruvidire la filettatura.Applicare il filo sigillaraccordi con pretensione incrociando e seguendo la rotazione del filetto Slightly roughen the thread.Wind the prestressed sealing cord onto the first pitches clockwise and cross over the threads PULIZIA / CLEANING / REINIGUNG / LIMPIEZA / NETTOYAGE ceadesign.it...
- Seite 5 BAR34H RICT030 _ REV15 SYSTEM RICB046 RICAMBI / SPARE PARTS RICL025 RICA004 Inserto bocca di erogazione / Spout insert KD/Z/P/X - S/L* RICB046 (21,2 l/min / 5.6 gpm) RICB046 Carter / Carter RICL025 Piastra / Plate RICU001 RICM107 Maniglia / Handle KD/Z/P/X - S/L* RICM117 Maniglia / Handle...
- Seite 6 BAR34H RICD020 KD/Z/P/X - S/L* _ REV15 SYSTEM RICAMBI / SPARE PARTS RICF051 RICF018 A/B/G/W/ RICA037 Valvola di non ritorno / Check valve SG/PG/BK/AB/DB - I - KD/Z/P/X - S/L* RICD011 Doccetta / Hand shower KD/Z/P/X - S/L* RICD020 Doccetta / Hand shower RICD021 Doccetta / Hand shower RICF018...
