167
(6 37/64")
Ø18
(Ø45/64")
Ø40
(Ø1 37/64")
Ø20
(Ø25/32")
MIL19
225
(8 55/64")
35°
Ø100
(Ø3 15/16")
MANUTENZIONE / MAINTENANCE
NON UTILIZZARE
INC01
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
_ REV13
CEADESIGN STUDIO

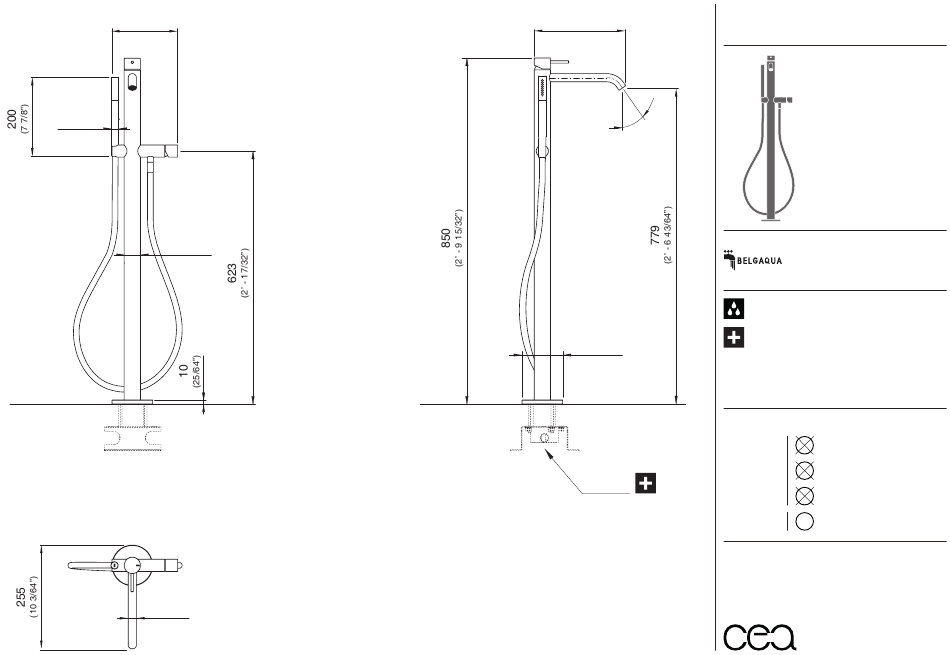

MIL19/MILO360
AISI 316L STAINLESS STEEL
Miscelatore a colonna per vasca con
doccetta
Free-standing mixer for bathtub
with hand shower
Rompi-getto, utilizzabile per il riempimento vasca
Flow straightener, suitable for bathtub
Prodotto che necessita di parte incasso
Product that needs built-in part
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
HF
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
UTILIZZARE
pH
TO USE
7
neutral pH detergent
ceadesign.it
