CEA FREE IDEAS FRE150 Installationsanleitung
Ø100
(Ø3 15/16")
INC03
G 1/2"
141
(5 35/64")
INCLUDED EXTENSION
G 1/2"
FRE150
_ REV10
FRE150/FREE IDEAS
AISI 316/L STAINLESS STEEL

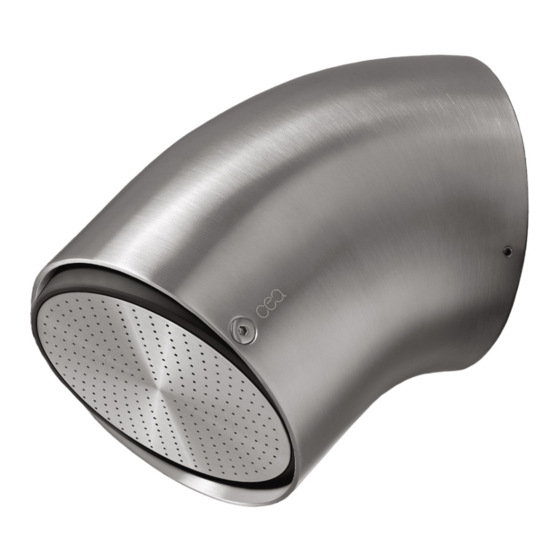

Soffione doccia orientabile in acciaio con getto a pioggia
Adjustable stainless steel shower head with rain jet
CEA DESIGN STUDIO
Staffa ausiliaria per cartongesso / fibrogesso
Auxiliary bracket for plasterboard / fiber-board structures
Staffa ausiliaria per cartongesso / fibrogesso
Auxiliary bracket for plasterboard / fiber-board structures
MANUTENZIONE / MAINTENANCE
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
NON UTILIZZARE
HFl
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaClO
chlorine bleach
sapone a PH neutro
UTILIZZARE
PH
TO USE
7
neutral PH soap
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
ceadesign.it
Verwandte Anleitungen für CEA FREE IDEAS FRE150
Inhaltszusammenfassung für CEA FREE IDEAS FRE150
- Seite 1 Soffione doccia orientabile in acciaio con getto a pioggia Adjustable stainless steel shower head with rain jet INC03 CEA DESIGN STUDIO Staffa ausiliaria per cartongesso / fibrogesso Auxiliary bracket for plasterboard / fiber-board structures Staffa ausiliaria per cartongesso / fibrogesso Auxiliary bracket for plasterboard / fiber-board structures G 1/2”...
- Seite 2 FRE150 GETTO A PIOGGIA / RAIN JET _ REV10 H (mm) H (mm) AVVERTENZE DI INSTALLAZIONE L’altezza ottimale di installazione del prodotto si determina in base all’altezza dell’utente. La rappresentazione ha valore puramente indicativo. 16 l/min 7 l/min INSTALLATION WARNINGS 4.2 gpm 1.9 gpm Each individual product has to be installed and adjusted to suit the...
- Seite 3 FRE150 EXTENSION G 1/2” _ REV10 AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio ed evitare sbalzi di pressione. In caso di pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione per evitare danni al soffione.
- Seite 4 FRE150 _ REV10 ceadesign.it...
- Seite 5 FRE150 _ REV10 RICAMBI / SPARE PARTS RICT007 RICF058 Flessibile / Hose RICS085 Flangia di fissaggio / Fastening flange RICS086 Testa soffione / Head shower disk RICT007 Raccordo / Fitting SU RICHIESTA / ON DEMAND RICS085 Riduttore di portata / Flow regulator RICA103 7 l/min / 1.9 gpm Conservare gli strumenti inclusi nel prodotto e utilizzati...
