Mechanische Parameter (Tab. 3).
Pcb Maße
Befestigung
Netto- /Bruttogewicht
Verbindungen
Betriebsparameter (Tab. 4).
Betriebstemperatur
Lagerungstemperatur
Relative Feuchtigkeit
Vibrationen beim Betrieb
Anfälle beim Betrieb
Direkte Sonnenbestrahlung
Vibrationen und Anfälle beim Transport

2. Montage.

2.1 Anforderungen.

Das Modul des Puffernetzgeräts soll von einem qualifizierten Installateur, der entsprechende (erforderliche
und fürs gegebene Land notwendige) Genehmigungen und Befugnisse zum Anschluss (Eingriff) an die
Installationen 230V/AC und Niederspannungsinstallationen besitzt, montiert werden. Das Gerät soll in
geschlossenen Räumen gemäß der Umweltklasse II, mit normaler Luftfeuchtigkeit (RH=90% max. ohne
Kondensation) und in Temperatur zwischen -10°C und +40°C montiert werden. Das Netzgerätmodul soll in der
vertikalen Lage arbeiten, damit ungehinderter, konvektiver Luftfluss durch die Lüftungslöcher des Gehäuses
sichergestellt wird.
Das Netzgerätmodul wurde zum andauernden Betrieb entworfen, es besitzt also keinen Versorgungsschalter.
Aus diesem Grund soll man den entsprechenden Überlastungsschutz im Versorgungskreis sicherstellen. Ein Benutzer
soll über die Art und Weise der Abschaltung des Netzgerätmoduls von der Netzspannung (am häufigsten durch Zuteilung
und Bezeichnung der entsprechenden Sicherung im Sicherungskasten) informiert werden. Die elektrische Montage soll
gemäß geltenden Normen und Vorschriften durchgeführt werden.
Das Gerät soll im Metallgehäuse (Schrank) montiert werden, und zwecks Erfüllung der EU-Anforderungen sollen
die die Versorgung, Bebauung und das Abschirmen betreffenden Grundsätze beachtet werden – der Verwendung
entsprechend. Das Netzgerätmodul braucht Spannung 16-17V AC mit galvanischer (Transformatoren-) Isolation zur
Versorgung. Transformatorenleistung soll man gemäß dem Schaubild S=f(I) (Schaubild 1) auswählen.

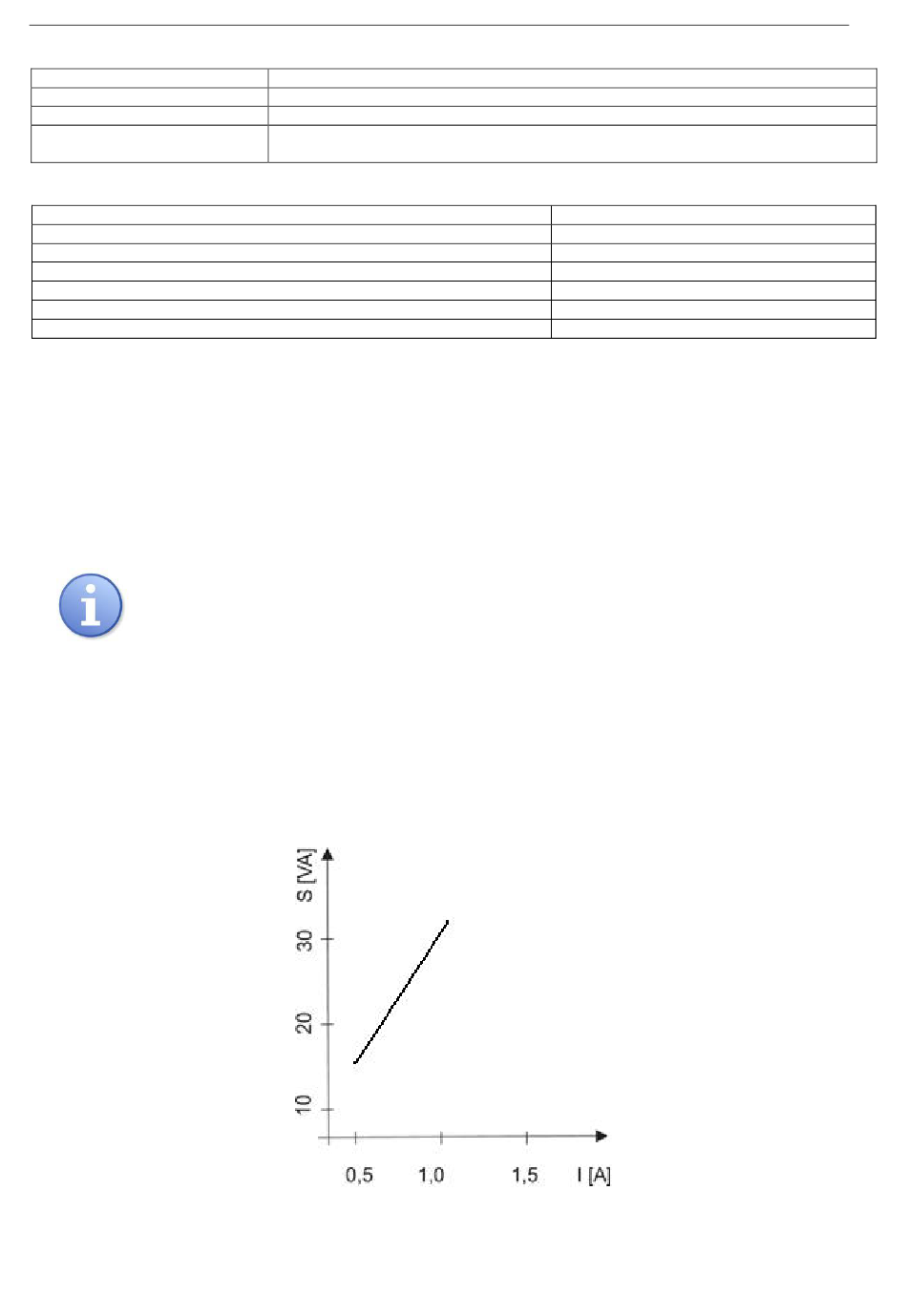

Schaubild 1. Abhängigkeit der erforderlichen Transformatorleistung S
MLRK 1012
90 x 55 x 72 (WxLxH) [mm] (+/- 2)
Montagebolzen x 4 (PCB fi=4,2 mm)
0,14kg/0,17kg
Ausgänge : Ф0,41÷1,63 (AWG 26-14)
Ausgänge des Akkumulators BAT: 6,3F-2,5, 30cm
1. Ausgangsstrom 1A (ohne Akkumulator)
2. Ausgangsstrom 0,9A + 0,1A Ladung des Akkumulators
Summarischer Empfängerstrom + Akkumulator beträgt max. 1A
vom Ausgangsstrom des Netzgerätmoduls Io.
-10ºC...+40ºC
-20ºC...+60ºC
20%...90%, ohne Kondensation
unzulässig
unzulässig
unzulässig
Gem. PN-83/T-42106
