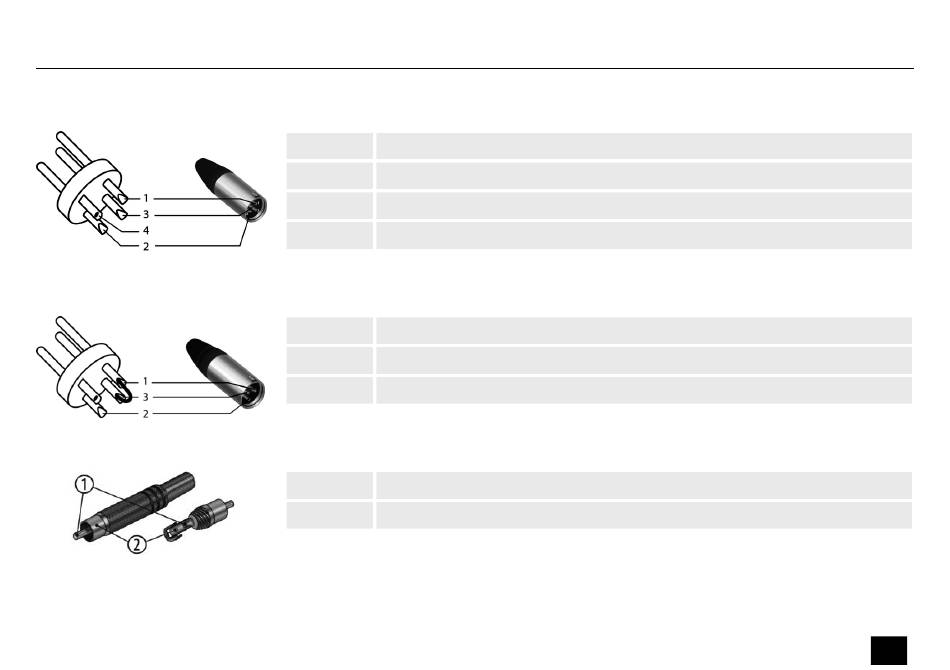

XLR-Stecker (symmetrisch)
XLR-Stecker (unsymmetrisch)
Cinch-Anschlüsse
1
Masse, Abschirmung
2
Signal (phasenrichtig, +)
3
Signal (phasenverkehrt, –)
4
Abschirmung am Steckergehäuse (optional)
1
Masse, Abschirmung
2
Signal
3
Gebrückt mit Pin 1
Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers.
1
Signal
2
Masse
Stecker- und Anschlussbelegungen
RTA-31
Spektralanalysator
17
