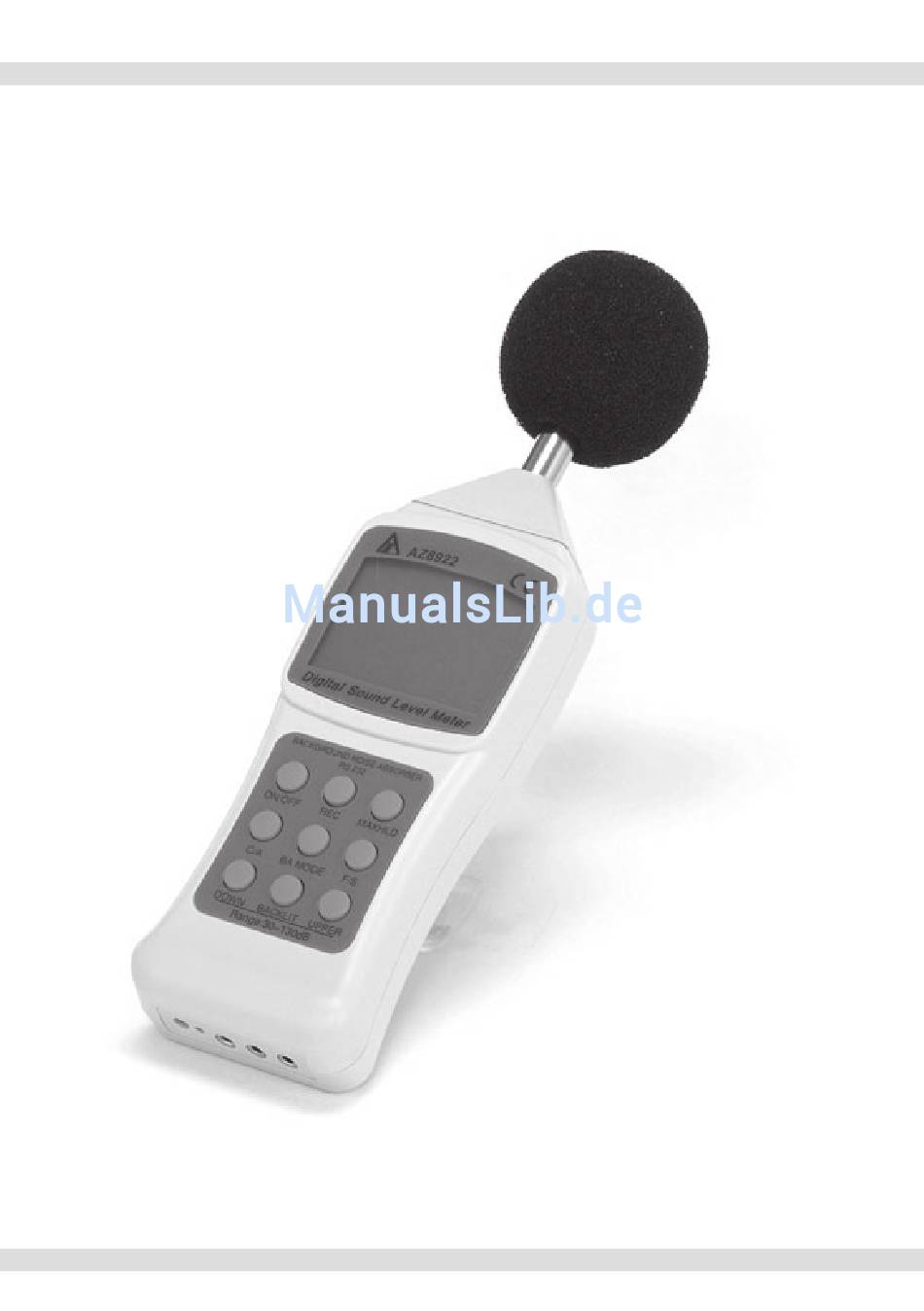

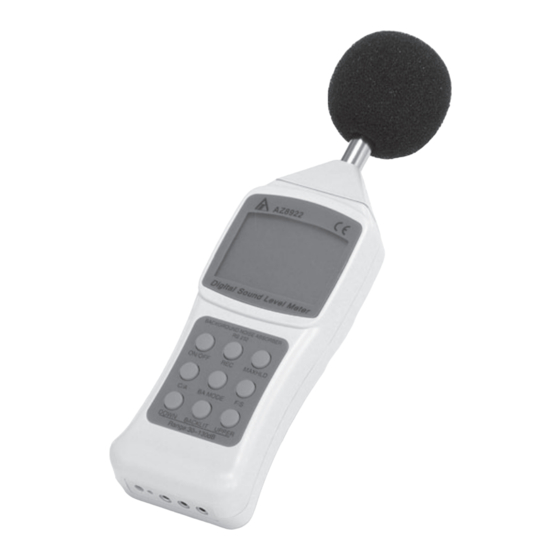

- Seite 1 DIGITAL SOUND 8922 Bedienungsanleitung Schallpegel-Meßgerät...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Mess- geräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicherheitshinweise in dieser Bedienungsanleitung beachtet werden. Bestimmungsgemäßer Gebrauch Dieses Gerät ist ausschließlich zum Messen von Schallpegeln bestimmt. -
Seite 3: Externe Stromversorgung
Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur unter den klimatischen Verhältnissen, die im Kapitel „Technische Daten“ spezifiziert sind, eingehalten werden. Wird das Gerät von einer kalten in eine warme Umgebung transportiert, kann durch Kondensatbildung eine Störung der Gerätefunktion eintreten. In diesem Fall muss die Angleichung der Gerätetemperatur an die Raumtemperatur vor einer Inbetriebnahme abgewartet werden. - Seite 4 Brandgefahr durch falsche Polarität Ein falsch eingesetzte Batterie können zur Zerstörung des Geräts und der Batterie führen. Achten Sie daher beim Einsetzen der Bat- terie auf die richtige Polarität. Mögliche Schäden durch auslaufende Batterie Ein Auslaufen der Batterie kann das Gerät dauerhaft beschädigen. Entfernen Sie die Batterie aus dem Gerät, wenn es längere Zeit nicht verwendet wird.
- Seite 5 Bedienelemente Mikrofon LCD Display ON/OFF Ein/Aus-Taste Taste zur Aufzeichnen der Messwerte MAXHLD Taste zur Speicherung des Maximalwertes Taste für IEC - Bewertungsfilter BA MODE Taste zur Hintergrundausblendung Taste zur Einstellung des Messintervalls DOWN Taste zur Selektion des Messbereiches UPPER Taste zur Selektion des Messbereiches DC 9V Anschluss für externe Stromversorgung zur Justage des Kalibrierpunktes...
-
Seite 6: Bedienung
Bedienung Messen des Schallpegels Drücken Sie ON/OFF um das Gerät einzuschalten. Während der Selbstdiagnose im Einschaltmoment werden zunächst alle Segmente auf dem Display einge- schaltet. Es folgt eine Initialisierungsphase, in der das Gerät auf dem Display abwärts zählt. Danach erst beginnt das Gerät mit der Messung der aktuellen Pegelwerte. -
Seite 7: Ausblendung Des Hintergrundschallpegels
2. Betätigen Sie die Taste MAXHLD erneut, um die Betriebsart wieder zu ver- lassen. Bestimmung von minimalem und maximalem Schallpegel 1. Schalten Sie das Messgerät ein. 2. Danach betätigen Sie die REC-Taste. Im unteren Bereich des Displays er- scheint der Hinweis REC. Das Gerät beginnt nun damit, den maximalen und minimalen Schallpegel zu bestimmen. -
Seite 8: Anzeigebeleuchtung
Anzeigebeleuchtung Mit der Taste Backlit kann das Display für etwa 5 Sekunden beleuchtet werden, um ein Ablesen bei schlechten Lichtverhältnissen zu erleichtern. Automatische oder manuelle Messbereichswahl Das Gerät verfügt über sechs Messbereiche in 10 dB Schritten: 30~80 dB, 40~90 dB, 50~100 dB, 60~110 dB, 70~120 dB, 80~130 dB. Nach dem Einschalten befindet sich das Messgerät im Modus „Automatische Bereichswahl“. -
Seite 9: Datenschnittstelle
Datenschnittstelle Um die Schnittstelle zur Datenübertragung verwenden zu können, benötigen Sie ein spezielles RS-232 / Klinke-Kabel. Dies finden Sie in unserem Sortiment. Da moderne Computer in der Regel nicht mehr über eine serielle Schnittstelle verfügen, benötigt man zudem noch einen USB -> COM Adapter. Ferner Finden Sie noch zwei weitere analoge Ausgänge: X Der AC-Ausgang liefert das Mikrofonsignal. - Seite 10 Software GSOFT 8922 Als komfortables Aufzeichnungsprogramm mit Online-Dokumentation ist die Software GSOFT 8922 lieferbar (Sonderzubehör). Neben der Datenaufzeich- nung auf Festplatte bietet das Programm als wichtigstes Leistungsmerkmal die grafische Darstellung aller gemessenen und aufgezeichneten Kanäle als Messwert-Zeit Diagramm (Schreiberfunktion). Mittels Drag & Clic kann ein Fensterausschnitt ver- größert und die Zeit- oder Lautstärkeachse beliebig...
-
Seite 11: Technische Daten
Technische Daten Normen IEC 651 Typ 2, ANSI S1.4 Typ 2 Bewertetes Frequenzspektrum 31,5 Hz ~ 8 kHz Genauigkeit ±1,5 dB Bewertungsfilter A Messbereich 30 dB ~ 130 dB Bewertungsfilter C Messbereich 35 dB ~ 130 dB Messbereiche 6 Bereiche in 10 dB Schritten: 30~80 dB, 40~90 dB, 50~100 dB, 60~110 dB, 70~120 dB, 80~130 dB Automatische Messbereichswahl... - Seite 12 • Die Verpackung ist über ein duales System zertifiziert. Führen Sie alle Verpa- ckungsmaterialien einer umweltgerechten Entsorgung entsprechend der örtlichen Bestimmungen zu. • Batterien dürfen nicht weggeworfen oder verbrannt werden, sondern müs- sen gemäß den örtlichen Vorschriften zur Entsorgung von Sondermüll ent- sorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. Musikhaus Thomann e. K. • Treppendorf 30 • 96138 Burgebrach • Germany • www.thomann.de...
