LRP 80400 Gebrauchsanweisung

RA00241
BEST.NR.:
80400
GEBRAUCHSANWEISUNG
LRP electronic GmbH,
Wilhelm-Enssle-Str. 132-134, 73630 Remshalden, Deutschland
info@LRP.cc
www.LRP.cc
Technik + Service Hotline: D: 0900 577 4624 (0900 LRP GMBH)
A: 0900 270 313

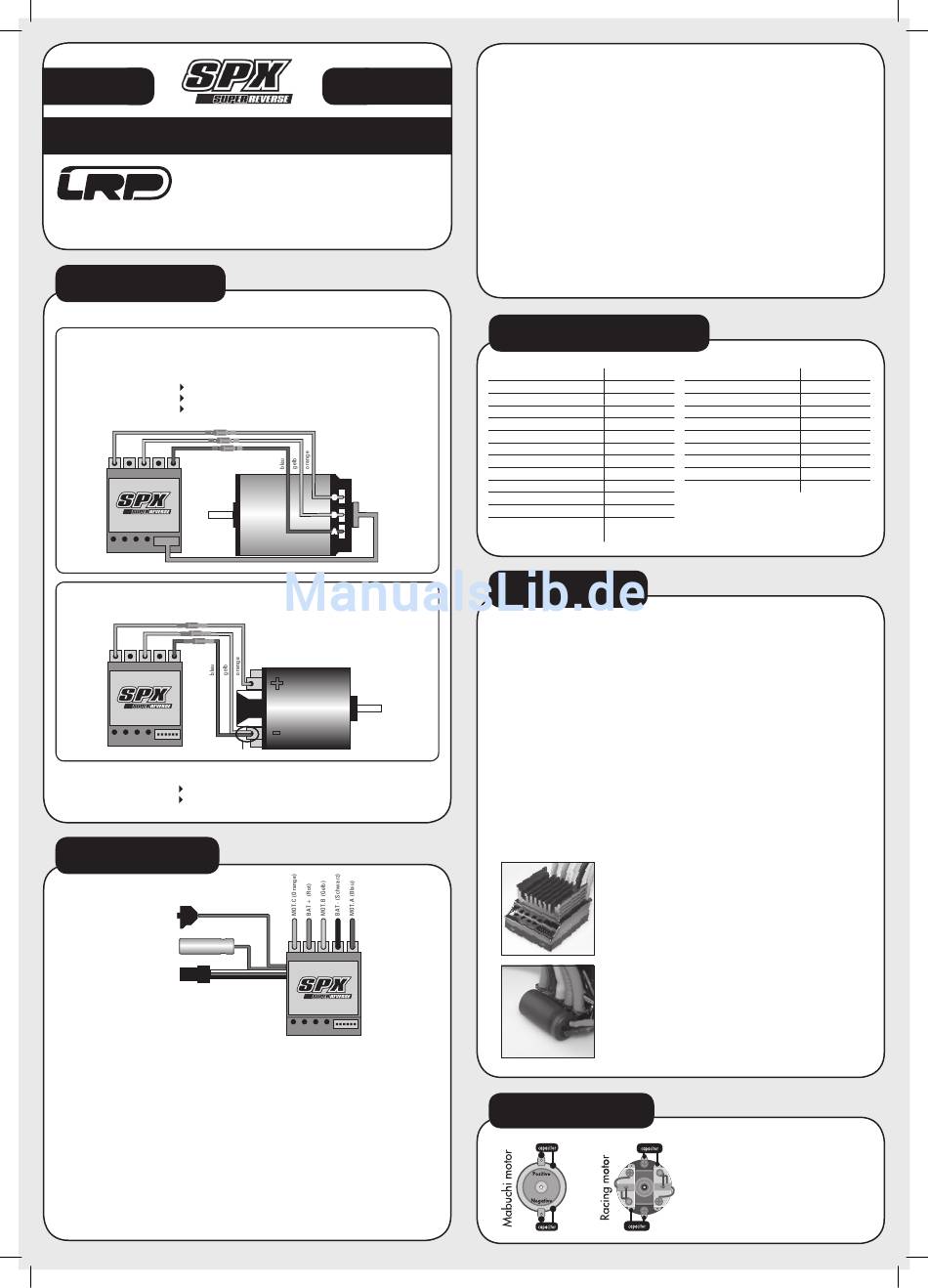

1. INSTALLATION
• Verbinden Sie den Regler mit dem Empfänger (Channel 2)
BRUSHLESS MOTOR:
Der LRP SPX SUPER REVERSE kommt vorinstalliert mit handelsüblichen Tamiya-/JST Akku- und Motor-
steckern. Es ist also einfach „Einstecken & Losfahren", wenn Sie einen LRP Brushless Motor einsetzen
(sehen Sie dazu das Bild unten). Sie können natürlich auch den optional enthaltenen 2.6mm² Powerkabel
Satz einsetzen, falls Sie keine Steckkontakte verwenden möchten.
• Blaues Powerkabel Regler MOT.A auf Motor „A"
• Gelbes Powerkabel Regler MOT.B auf Motor „B"
• Oranges Powerkabel Regler MOT.C auf Motor „C"
• Verbinden Sie Regler und Motor mit dem Hall-Sensor Anschlusskabel.
C + B – A
Hall-Sensor Anschlusskabel
BRUSHED MOTOR:
• MOT.A (blau) und MOT.B (gelb) werden zusammen auf „Minus" des brushed Motors gelegt .
• MOT.C (orange) wird auf „Plus" des brushed Motors gelegt.
C + B – A
Gemeinsam auf Minus
• Prüfen Sie alle Verbindungen, bevor Sie den Regler an den Akku anschließen.
ACHTUNG: Ein verpolter Anschluss des Akkus zerstört Ihren Regler!
• Rotes Powerkabel Regler BAT+ auf Akku „Plus"
• Schwarzes Powerkabel Regler BAT- auf Akku „Minus"
• Der Regler ist jetzt bereit für den Einstellvorgang (siehe Punkt 6).
2. ANSCHLÜSSE
An/Aus-Schalter
Power-Kondensator
Empfängeranschlußkabel
EMPFÄNGERANSCHLUSSKABEL:
Dieser LRP Regler ist mit dem LRP-Multicon-Empfängerkabel
ausgestattet und passt im Anlieferungszustand in alle
handelsüblichen Empfänger.
HALL-SENSOR ANSCHLUSSKABEL:
Dieses „bi-direktionale", mehradrige Kabel (welches mit dem Motor, und nicht dem Regler ausgeliefert wird!) verbin-
det den Regler mit dem Motor. Modifizieren Sie dieses Kabel keinesfalls! Es sind Ersatz Hall-Sensor Kabel als Zubehör
erhältlich: • #81910 (20cm)
POWERKABEL:
Der LRP SPX SUPER REVERSE kommt vorinstalliert mit handelsüblichen Tamiya-/JST Akku- und Motorsteckern.
Es ist also einfach „Einstecken & Losfahren", wenn Sie einen LRP Brushless Motor einsetzen. Sie können
natürlich auch den enthaltenen Satz 2.6mm² Zubehörkabel verwenden, falls Sie keine Steckkontakte verwen-
den möchten.
Die gesplittete Ausführung der Lötlaschen erlaubt einen einfachen Austausch der Powerkabel. Ein geübter
Umgang mit dem Lötkolben ist aber trotzdem Grundvoraussetzung. Sollten Sie sich das nicht zutrauen, wenden
Sie sich an Ihren Fachhändler.
Natürlich ist ein Powerkabelsatz auch als Zubehörset erhältlich: #82505
VORSICHT: Beachten Sie unbedingt die korrekten Farben/Anschlüsse, da ein falscher Anschluß Ihren Regler
zerstören kann! Vermeiden Sie Lötbrücken an den Anschlußlaschen und isolieren Sie alle Verbindungen gut.
Vermeiden Sie länger als 5sec je Lötstelle zu löten, um eine Beschädigung der Bauteile durch Überhitzung
auszuschließen.
© LRP electronic GmbH 2008
BRUSHLESS + BRUSHED
ÜBER 5.5T (BRUSHLESS - STAR)
ÜBER 7T (BRUSHED)
(0.49€/Minute aus dem dt. Festnetz.
Mobilfunkpreise können abweichen)
(0.73€/Minute aus dem öst. Festnetz. Mobilfunkpreise können abweichen)
C
B
A
+
-
Hall Sensor Stecker
• #81920 (10cm)
Sehr geehrter Kunde,
vielen Dank für Ihr Vertrauen in dieses LRP Produkt. Sie haben sich mit dem Kauf des LRP SPX SUPER REVERSE
Brushless+Brushed für einen Fahrtenregler der Spitzenklassen entschieden. Dieser Regler stellt mit all seinen
High-Tech Features und seinen selektierten Elektronikkomponenten die Spitze der heutigen Brushless Regler dar.
• 4 Regler in 1 (Brushless, Brushed, Fwd/Brk/Rvs, Fwd/Brk)
• 4 voll einstellbare Modi
• Sensored Design
• Advanced Digital
• Klein und leicht
• IceDrive Design
Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie Ihren LRP SPX SUPER REVERSE Regler
das erste Mal einsetzen. Sie enthält wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des
Produkts. Dadurch schützen Sie sich und verhindern Schäden am Produkt.
Gehen Sie weiter nach der Gebrauchsanweisung vor, um Ihren LRP SPX SUPER REVERSE Regler richtig ken-
nenzulernen. Bitte nehmen Sie sich diese Zeit, denn Sie werden viel mehr Freude an Ihrem Set haben, wenn
Sie es genau kennen.
Bewahren Sie die Gebrauchsanweisung auf und geben Sie sie an einen eventuellen Nachbesitzer weiter.
3. TECHNISCHE DATEN
Brushless + Brushed ja
Brushless + Brushed Anpassung AUTOMATISCH
Vorwärts/Bremse ja
Vorwärts/Bremse/Rückwärts ja
Gehäusegröße 33.1x37.6x14.9mm
Gewicht (ohne Kabel) 24.5g
Spannungsbereich 4.8-8.4V
2
Empf. Motorlimit für Star Wickl. (Brushless) über 5.5 turns
2
Empf. Motorlimit (Brushed) über 7 turns
4
Typ.Spg.abfall (Brushless) @20A - 0.017V / Phase
4
Strombelastbarkeit (Brushless) 300A / Phase
Kompatible Wicklungsarten (Brushless) Star
4 einstellbare Modi
AutoCell System - Betriebswahl - ja
Power Profiles - Auto-Brake)
4. EINBAUTIPPS
• Befestigen Sie den Regler mit dem beiliegenden schwarzen, doppelseitigen Klebeband.
• Platzieren Sie den Regler an einer crashgeschützten Stelle.
• Der Regler sollte so eingebaut werden, dass leichter Zugang zu den Tastern und Steckern gewährleistet ist.
• Achten Sie auf genügend Abstand (ca. 3 cm) zwischen Regler, Powerkabel und Empfänger oder Antenne. Vermei-
den Sie direkten Kontakt zwischen jeder „Powerkomponente" und Empfänger oder Antenne, da dies Störungen
verursachen kann. Falls Störungen auftreten, platzieren Sie die Komponenten an einer anderen Stelle im Modell. .
• Die Antenne sollte direkt aus dem Empfänger gerade nach oben führen. Kontakt mit Kohlefaser oder Metallteilen
sollte vermieden werden. Ist die Antenne zu lang, rollen Sie diese nicht auf, sondern schneiden Sie sie auf eine
Länge von ca. 35 cm. Siehe auch die Anleitung Ihrer Fernsteuerung.
• Sorgen Sie für ausreichende Kühlöffnungen in der Karosserie; dies erhöht die Leistungsfähigkeit und Lebensdauer
aller elektronischen Komponenten.
KÜHLKÖRPER: Wir empfehlen den mitgelieferten Kühlkörper zu verwenden, um auch unter extremen Bedin-
gungen beste Performance zu erzielen. Reinigen Sie den Kühlkörper und die Stickerplate bevor Sie das klare/
dünne Tape anbringen, um beste Wärmeabfuhr zu ermöglichen.
VORSICHT: Verwenden Sie nur das mitgelieferte klare/dünne Scotch 468MP Klebeband für die Kühlkörpermon-
tage. Verwenden Sie kein normales doppelseitiges Klebeband.
Aufgrund der physikalischen Grundgesetze der Brushless Technologie werden die Regler etwas wärmer als
gebrushte Systeme. Daher ist es notwendig den Regler nach jeder Fahrt komplett abkühlen zu lassen. Wenn
Sie ihn unter extremen Bedingungen einsetzen (hohe Aussentemperatur, leistungsstarke Motoren, lange Un-
tersetzungen, etc.), empfehlen wir den fertig verdrahteten Lüfter (#82511), welcher perfekt in den Kühlkörper
passt, zu verwenden.
LRP SPX SUPER REVERSE mit Kühlkörper in der Frontansicht.
Montieren Sie den Power-Kondensator an einer crashgeschützten Stelle. Am besten
direkt neben den Fahrtenregler (siehe Bild) und befestigen diesen mit doppelsei-
tigem Klebeband.
5. ENTSTÖRUNG
• AutoCell System
• Internal-Temp-Check system
• Optimiert für 4, 5, und 6 Zellen Betrieb
• Großer SuperLow ESR Power Kondensator
• 2.6 mm² Powerkabel optional enthalten
4
Typ. Spg.abfall (Brushed) @20A - 0.013V
4
Strombelastbarkeit (Brushed) 300A
B.E.C. 6.0V/3.0A
Hochfrequenz ja
Sensored Brushless System ja
Multi-Protection-System ja
Steckkontake Std Tamiya Style
Power-Kabel (optional enthalten) 2.6mm²
Optimierter 4, 5, 6 Zellen Betrieb ja
Internal-Temp-Check System ja
4
Transistorangaben bei 25°C
2
gemessen bei 7.2V
Änderungen der Spezifikation vorbehalten.
NUR FÜR GEBRUSHTE MOTOREN! Motoren mit
keinen oder ungenügenden Kondensatoren können
den Regler stören. Löten Sie deshalb die beigefügten
Kondensatoren an Ihren Motor an (siehe Abbildung).
