Montage- und Bedienungsanleitung
Der Einsatz in ähnlichen, funktionsgleichen
Anlagen ist möglich.
TKoll
Temperaturmessstelle Kollektor
TTh
Temperaturmessstelle Thermostat
TSp
Temperaturmessstelle Speicher
TKRück
Temperaturmessstelle Kollektor Rücklauf
P
Pumpe
DFZ
Durchflusszähler
TTh, DFZ und TKRück werden nur bei ALTECH SC2 verwendet.
Bedienungsanleitung Version 1.1 für ALTECH SC1/SC2

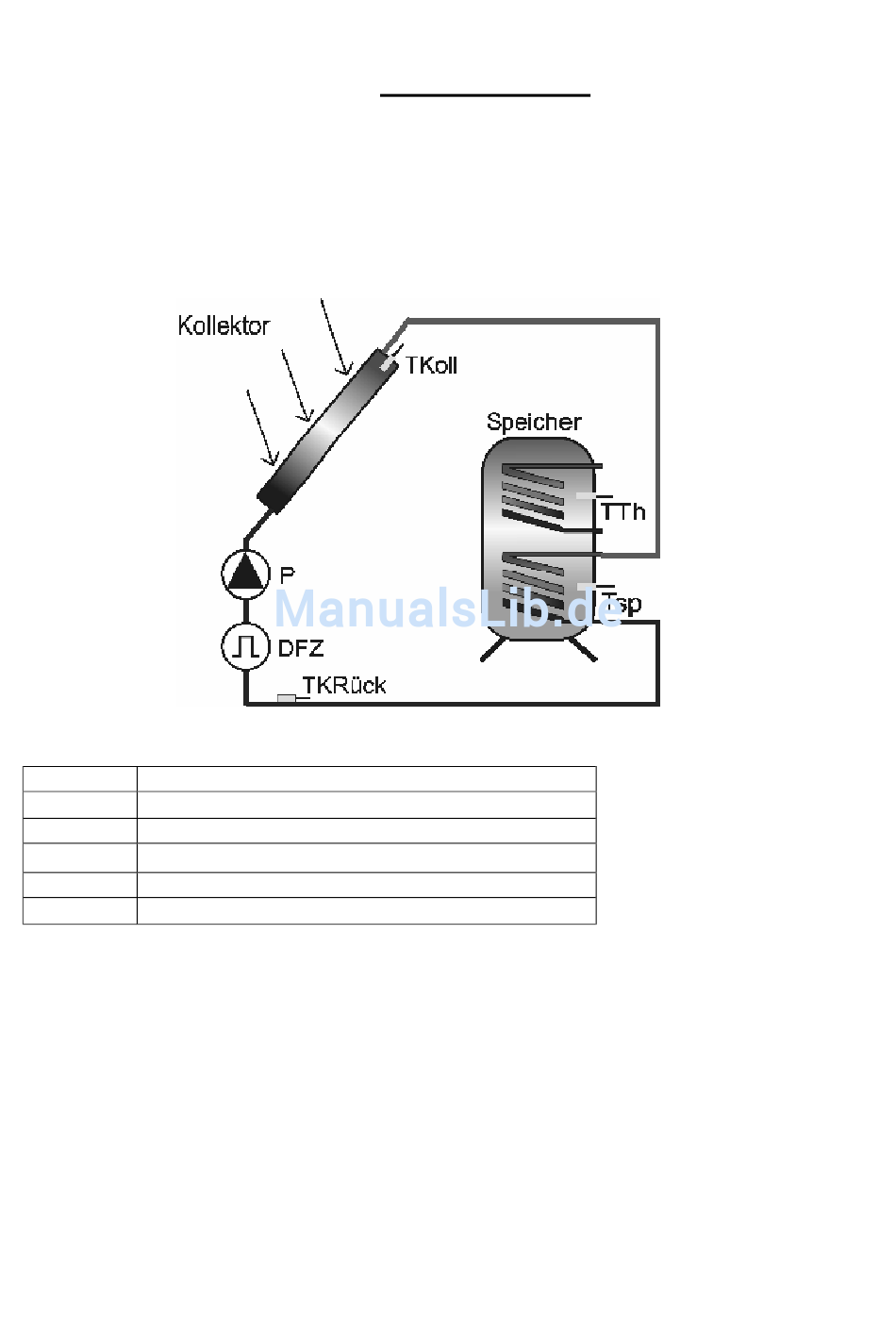

2.3 Anlagenschema
Hinweis: Das gezeigte Anlagenschema ist
kein vollständiges hydraulisches Schaltbild
5
ALTECH SC1/SC2
1316BED001-11A-E , Stand 04/2003
