Montage- und Bedienungsanleitung
Die
Bedienung
SC1/SC2 erfolgt komfortabel und einfach
mit 4 Bedientasten. Mit den Bedientasten
können Sie:
• Anzeigewerte abrufen
• Geräteeinstellungen vornehmen
Taste
Funktion
„Aufruf"
„Blättern links"
„Verlassen"
„Abbruch"
„Blättern rechts"
„Anwahl"
„Bestätigung"
Wenn Sie sich mit den Beschreibungen der
Menüs im Kapitel „Bedienmenüs" vertraut
gemacht haben, können Sie zur Übung
Bedienschritte ausführen. Nachfolgend ist
ein Bedienungsbeispiel aufgezeigt. Aus-
Weiß: Symbol statisch
Grau:
Bedienungsanleitung Version 1.1 für ALTECH SC1/SC2

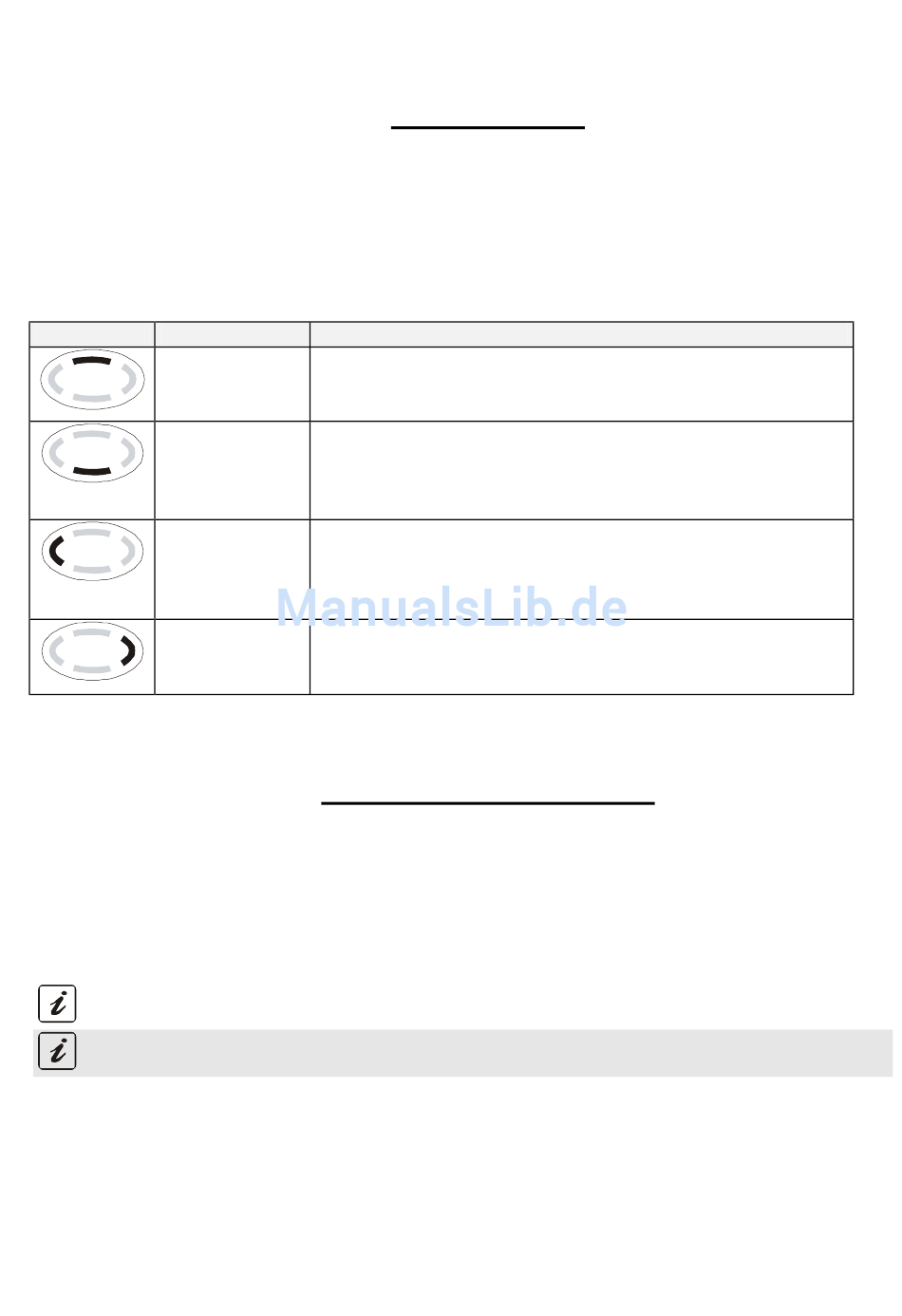

6.4 Tastenfunktion
der
Regler
ALTECH
Beschreibung
• Menüpunkte aufwärts
„Auf"
• Werteänderung: Erhöhen des angezeigten Wertes um 1
+
„
"
bei längerem Druck erhöhen sich die Werte kontinuierlich
• Aufruf eines Hauptmenüs, Menüpunkte abwärts
• Werteänderung: Erniedrigen des angezeigten Wertes um
„Ab"
-
1 bei längerem Druck erniedrigen sich die Werte kontinu-
„
"
ierlich
• Ιm Hauptmenü nach links blättern
• Verlassen eines Menüs
• Verlassen eines Menüpunktes
• Abbruch einer Wertänderung ohne Speichern
• Ιm Hauptmenü nach rechts blättern
• Anwählen eines Menüpunktes
• Bestätigen einer Wertänderung mit Speichern
6.5 Beispiel Gerätebedienung
Symbol blinkt
Die Grafiksymbole der Anzeige führt Sie auf
einfache Weise durch die Bedienstruktur
und zeigt die aktuellen Menüpunkte, Anzei-
gewerte bzw. Parameter übersichtlich an.
Die Bedientasten haben folgende Funktio-
nen:
gangsposition ist im Menü „Info" die aktuel-
le Kollektortemperatur. Ziel: Änderung des
Parameters „Speicher dTaus" von 3K auf
4K im Menü „Programmieren"
15
ALTECH SC1/SC2
1316BED001-11A-E , Stand 04/2003
