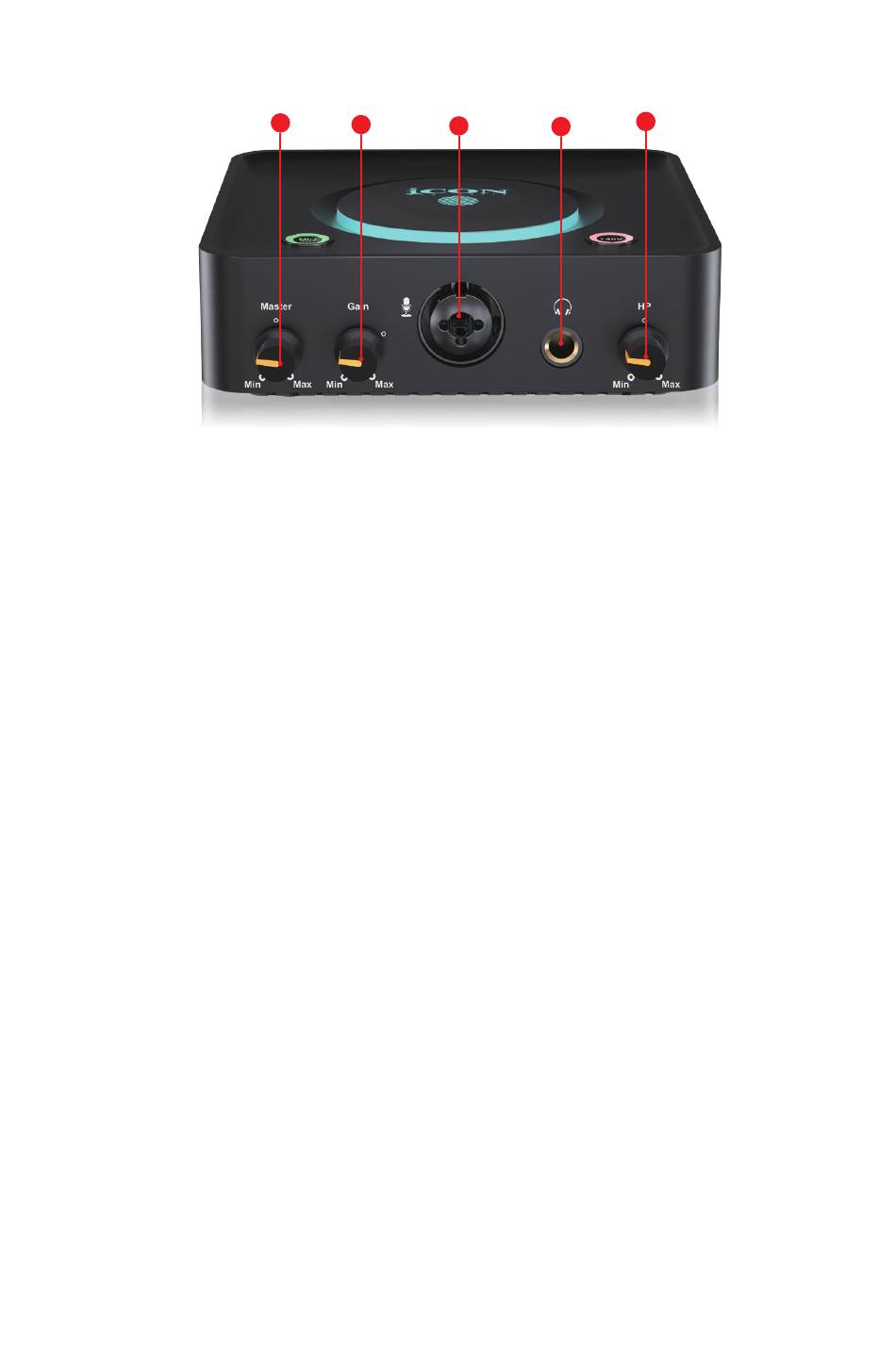

Vorderseite
1. Meistervolumen
Die Hauptsteuerung der Meister-Ebene passt die Ausgangsniveau der
Leitungsausgänge (L und R) an
2. Eingangs-Gain-Level-Regelung (Mikrofoneingangs)
Dieses Potentiometer steuert den Eingangspegel des Analog-Mikrofoneingangs.
3. 3-poliges XLR (Symmetrisch) – Für ein Kondensatormikrofon
mit +48 V Phantomspeisung
Die Anschlussmöglichkeiten für die verschiedenen Typen von Mikrofonen und
Instrumenten finden Sie auf S.36.
4. Kopfhörerausgang
Diese Ausgangsbuchse dient der Aufnahme eines Standard 1/4" Stereo-
Kopfhörer-Klinkensteckers
5. Kopfhörer-Level-Regler
Dieses Potentiometer regelt das Ausgangslevel des Kopfhörerausgangs.
8
1
2
3
4
5
