Inhaltszusammenfassung für ICON ProAudio U-Solo

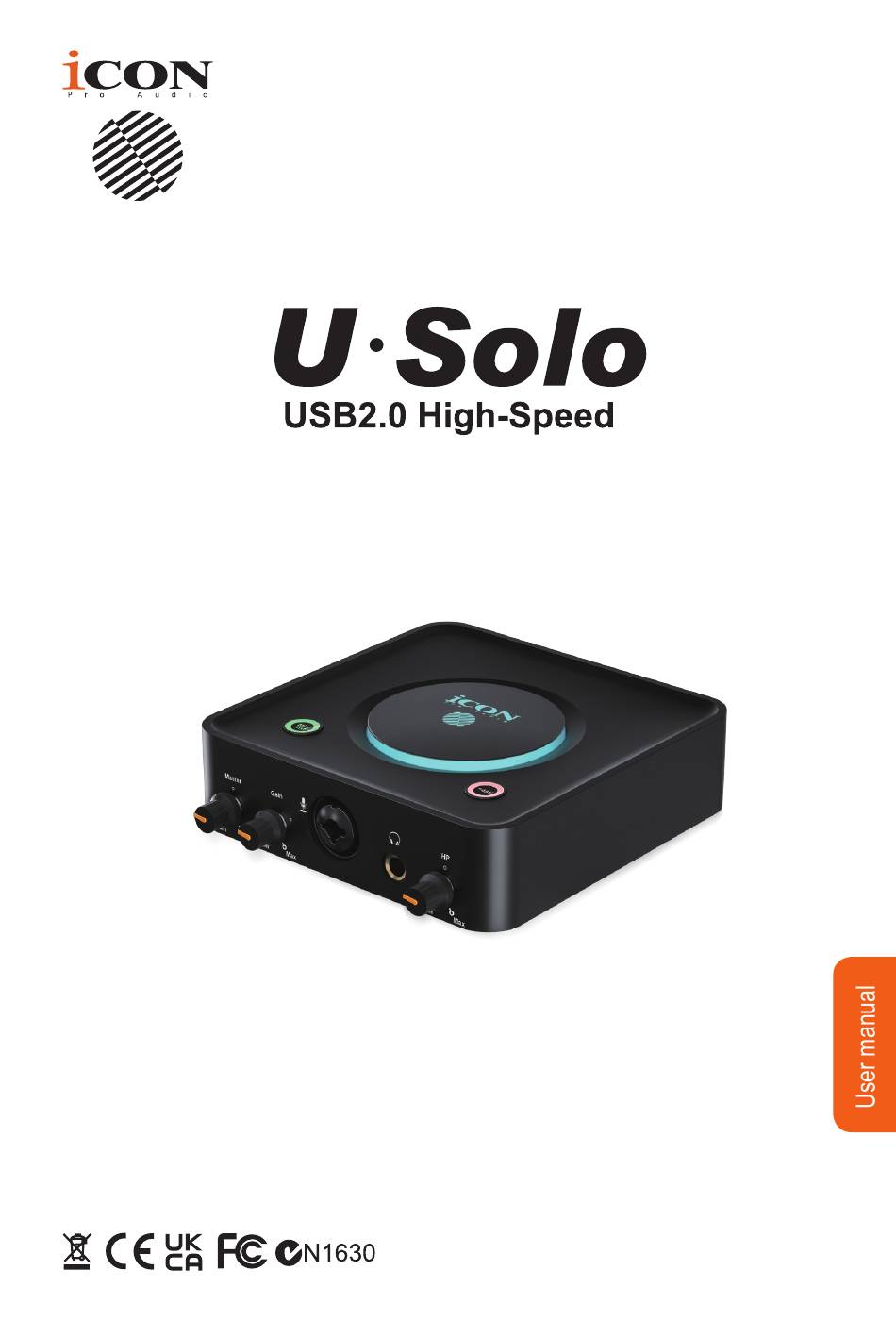

- Seite 1 1 Mikrofoneingang / 1 Instrumenteneingang, 2 Ausgänge, Professionelle USB-Aufnahmeschnittstelle...
- Seite 2 ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen.Um die Gefahr eines Stromschlags zu verringern, sollten Sie weder Deckel noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden können.
- Seite 3 Contents Introduction ....................4 What’s in the package? ................4 Register your ICON ProAudio product to your personal account ...5 Features ....................6 Front Panel ....................8 Rear Panel....................9 Top Panel....................10 Mac driver installation ................11 Install Pro Driver 4 with LoopBack function ..........11 Mixer control panel(Mac) ................15...
- Seite 4 Einführung Zunächst einmal herzlichen Glückwunsch zum Kauf des USB-Recording-Interfaces der ICON Pro Audio U Solo-Serie! Auf diesen Seiten finden Sie eine detaillierte Beschreibung der Funktionen des USB-Audio-Aufnahme-Schnittstelle der U Solo, eine Beschreibung der Frontblende und Rückseite, eine Schritt-für-Schritt-Anleitung für Einrichtung und Gebrauch sowie eine vollständige Liste der technischen Daten.
- Seite 5 So registrieren Sie Ihr ICON Pro Audio- Produkt in Ihrem persönlichen Konto 1. Überprüfen Sie die Seriennummer IhresGeräts Gehen Sie zu http://iconproaudio.com/registration oder scannen Sie den untenstehenden QR-Code Geben Sie die Seriennummer Ihres Geräts und die anderen erforderlichen Informationen auf dem Bildschirm ein. Klicken Sie auf „Submit“. Daraufhin wird eine Meldung mit den Daten Ihres Geräts wie dem Modellnamen und der Seriennummer angezeigt.
- Seite 6 Features Erschwinglich, zuverlässig und robust - Ihre neue USolo -Aufnahmebestufung bietet für die kommenden Jahre eine solide Leistung. Geeignet für den Einstiegsrekord- und erfahrenen Studioproduzenten gleichermaßen , Die ICON Pro Audio U Solo- USB-Aufnahmeschnittstelle bietet ein Audio-Eingangs- und Ausgangs. AZum Zeitpunkt des Schreibens bietet keine andere Audio-Schnittstelle im Preisbereich so hochwertige Audio (24-Bit-Probenrate von 192 kHz).
- Seite 7 ● +5-V-DC-Stromversorgungsanschluss für externe Stromversorgung bei Verwendung mit iOS ● Bitwig 8Track im Lieferumfang enthalten ● Dotec Audio-Plug-Ins im Lieferumfang enthalten ● Tracktion DAW Essentialssammlung enthalten ● Kilohearts Werkzeugkasten-Plugins enthalten ● Harrison 32C Vokalintensitätsprozessor -Plugin enthalten *Bitte melden Sie sich für ein Konto unter www.iconproaudio.com an und registrieren Sie Ihr Gerät.
- Seite 8 Vorderseite 1. Meistervolumen Die Hauptsteuerung der Meister-Ebene passt die Ausgangsniveau der Leitungsausgänge (L und R) an 2. Eingangs-Gain-Level-Regelung (Mikrofoneingangs) Dieses Potentiometer steuert den Eingangspegel des Analog-Mikrofoneingangs. 3. 3-poliges XLR (Symmetrisch) – Für ein Kondensatormikrofon mit +48 V Phantomspeisung Die Anschlussmöglichkeiten für die verschiedenen Typen von Mikrofonen und Instrumenten finden Sie auf S.36.
- Seite 9 Rückseite 1. Netz-Konnektor (USB Typ C) U Solo wird per USB-Bus mit Strom versorgt. Falls Ihr Computer nicht genug Strom bereitstellt, können Sie ein +5-V-DC-Netzteil von iCON an diese Buchse anschließen oder ein herkömmliches Telefonladegerät/-netzteil mit einem geeigneten USB-Kabel verwenden. (Hinweis: Den Netzteiladapter erhalten Sie beim ICON Händler in Ihrer Nähe.) (Hinweis:...
- Seite 10 Top Panel 1. Mic/Inst-Taste Drücken Sie die Mic/Inst -Taste, um zwischen einem Mikrofon und einem Instrument zu wechseln. 2. 48V Phantomspeisungsschalter Zur Aktivierung der +48V Phantomspeisung der zugeordneten XLR-Eingänge. Phantomspeisung wird für die meisten Kondensormikrofone geeignet.
- Seite 11 1. Laden Sie ProDriver 4 (Mac) über Ihre „Personal User Portal“- Seite Ihrer Audio-Schnittstelle herunter. (Bitte schlagen Sie auf Seite 5 „Ihr ICON ProAudio Produkt in Ihrem persönlichen Benutzerkonto registrieren“ nach, um Ihr persönliches Benutzerportal zu erstellen) 2. Doppelklicken Sie auf die Datei „ProDriver-OSX-xxx.dmg“, die Sie gerade von Ihrem Persönlichen Benutzerportal...
- Seite 12 4. Tippen Sie auf „Continue“ Abbildung3 5. Klicken Sie auf „Continue“ Abbildung4 6. Tippen Sie auf „Read License“, um die Lizenzbedingungen zu lesen oder tippen Sie auf „Agree“, um die Installation zu starten Abbildung5 7. Wählen Sie den Datenträger, auf dem ProDriver installiert werden soll und tippen Sie auf „Continue“...
- Seite 13 8. Tippen Sie auf „Install“ Abbildung7 9. Geben Sie Ihr Passwort oder Ihren Fingerabdruck ein, um die Installation zu starten. Abbildung8 10. Starten Sie die Installation und tippen Sie auf „Close“, wenn sie abgeschlossen ist. Abbildung9 11. Bitte schließen Sie Ihre Audio- Schnittstelle zu diesem Zeitpunkt an Ihren Mac an und tippen Sie dann auf das ICON-Symbol wie...
- Seite 14 12. Wählen Sie Ihr Audio- Schnittstellen-Modell in der Liste aus und tippen Sie auf „Select“ U Solo Abbildung11 13. Tippen Sie auf „OK“, damit ProDriver auf die Mikrofone zugreifen kann. Abbildung12 14. Das ProDriver- Aktivierungslogo wird auf Ihrem Desktop angezeigt. Tippen Sie darauf, um das ProDriver-Bedienfeld Abbildung13...
- Seite 15 Panneau de commande du mixer(Mac) Les mixers fonctionnent comme un mixer matriciel. Activer et régler l'entrée ou la sortie correspondante au niveau canal. Ils sont très utiles et rendent vos entrées et sorties très flexibles. Vous pouvez diriger toute entrée vers toute sortie. Dou22 Dyna Abbildung15 1.
- Seite 16 10. Mischer-Presets Es sind 6 Tasten (Speicherplätze) zum Speichern Ihrer Mischpult-Einstellungen verfügbar.Tippen Sie auf die Schaltfläche und nehmen Sie Änderungen an Ihren Mischpulteinstellungen vor, die in Echtzeit gespeichert werden.Tippen Sie zum Aufrufen einer Voreinstellung auf die Schaltfläche. U Solo U Solo Abbildung16 11.
- Seite 17 Computer. 2. Laden Sie den Windows-Treiber von Ihrer persönlichen Benutzerseite unter www.iconproaudio.com herunter (Bitte schlagen Sie auf Seite 5 „Ihr ICON ProAudio Produkt in Ihrem persönlichen Benutzerkonto registrieren“ nach, um Ihr persönliches Benutzerportal zu erstellen) Nachdem Sie die Treiberdatei heruntergeladen haben, klicken Sie darauf, um den Installationsvorgang zu starten process.
- Seite 18 5. Komponenten für Installation wählen Versehen Sie die Komponenten, die Sie installieren möchten, mit einem Häkchen. U Solo Device Drivers Wir empfehlen dringend, alle Komponenten auszuwählen. Abbildung20 6. Installationsdateien werden vorbereitet Icon_U Solo_2.9.86.50.exe Die Installation hat begonnen und dauert, je nach Leistungsstärke des Computers, einen gewissen Zeitraum, warten Sie den Vorgang ab and wait for the process to finish.
- Seite 19 8. Setup abgeschlossen Es erscheint ein Fenster, wie in Abbildung 25 gezeigt. Wählen Sie „Beenden“. Abbildung25 9. Start des Software- Bedienfelds Sie können auf das U Solo Logo in der Taskleiste klicken, um das Software-Bedienfeld zu starten (Seite 20). U Solo U Solo Abbildung26 Dou22...
- Seite 20 ProDriver4 U Solo Dou22 Abbildung28 Abbildung29 Introducing ProDriver4, the leading edge in audio innovation for stage, studio and streaming from ICON Pro Audio. The Pro Driver audio system supplies you with the most reliable tools for almost any audio application - in the moment - right when you need them.
- Seite 21 Mixer control panel(Windows) There are two different audio drivers including “WDM” (Windows Driver Model) and “ASIO” (Audio Stream Input and Output) within the ICON Pro Audio audio interface driver. WDM is widely used for daily software such as media player and ASIO is mainly used for most trecording software such as Logic Pro.
- Seite 22 U Solo Abbildung30 By activating different cross points, you may route the corresponding signal to your desired channels 1. Messung des HW-Eingang-1/2-Pegels Anzeige des Hardware-1/2-Eingangspegels (HW-Eingang 1/2). 2. Messung des HW-Ausgang-1/2-Pegels Anzeige des Hardware-1/2-Ausgangspegels (HW-Ausgang 1/2). 3. Messung des VK-Eingang-1/2-Pegels (virtuell) Anzeige des WDM-1/2-Ausgangspegels (VK-Eingang 1/2).
- Seite 23 8. Messung des VSC Music-Eingang-1/2-Pegels (virtuell) Anzeige des WDM-1/2-Ausgangspegels (VSC Music In-Eingang 1/2). 9. Messung des VSK-Eingang-1/2-Pegels (virtuell) Anzeige des WDM-1/2-Ausgangspegels (VSK-Eingang 1/2). 10. Messung des VSC Music-Eingang-1/2-Pegels (virtuell) Anzeige des WDM-1/2-Ausgangspegels (VSC Music-Eingang 1/2). 11. Loopback 1/2 Anzeige der Pegelmessung des ASIO-Loopback-1/2-Kanals. 12.
- Seite 24 Einstellungen (Abtastrate und Latenzeinstellungen) Klicken Sie zum Einblenden des Einstellungsfensters auf die „Setting“- Schaltfläche. Abbildung31 Einstellungen der Abtastrate Wählen Sie die gewünschte Abtastrate zwischen 44.1KHz bis 192KHz mit dem in Abbildung 32 gezeigten Pulldown-Auswahlfeld. Klicken Sie danach auf „Übernehmen“, um den Wert zu sehen. Abbildung32...
- Seite 25 Latenzeinstellungen Es stehen sechs Standardlatenzeinstellungen zur Auswahl. Wenn Sie Ihren eigenen Latenzwert anpassen möchten, wählen Sie custom. ● Sicher (maximale Latenz) ● Sehr groß ● Normal ● Klein ● Sehr klein ● Minimum (minimale Latenz) ● Anpassen Abbildung33...
- Seite 26 Es gibt drei verschiedene Einstellungen, die Sie zur Anpassung Ihrer eigenen Latenzeinstellungen konfigurieren können: Diese sind: 1. ASIO-Puffergröße Sie können den Wert im Bereich von 32/64/128/256/512/1024/2048 bis 4096 einstellen. Abbildung34 2. Streaming-Puffergröße Anpassbare Einstellungen: Minimum/Gering/Normal/Hoch und Maximum. Abbildung35...
- Seite 27 3. Streaming-Puffervolumen Einstellbare Werte: 2/3 und 4. Abbildung36 Abbildung37 (Hinweis: Stellen Sie eine höhere Latenz ein, falls eine Warnmeldung in den „Latenzstatus“-Fenstern erscheint.) (Hinweis: Falls Sie ein Klicken feststellen, ist es angebracht für die Einstellungen eine größere Puffergröße zu wählen. Falls auch bei der größten Puffergröße noch ein Klicken zu hören ist: Die Leistungsfähigkeit Ihres Computers ist derAufgabe nicht gewachsen.
- Seite 28 ProDriver-Hosting-Rack (Mac/Windows) U Solo Abbildung38 Mit dem ProDriver-Rack können Sie jedes Ihrer Plug-Ins zusammen mit Ihrer DAW (Digitale Audio-Workstation) verwenden.Sie können Ihr Gerät auch als eigenständige Plug-in-Effektoren verwenden, ohne das eine DAW erforderlich ist. Tippen Sie auf die Schaltfläche „Rack“ im ProDriver-Mischpult-Bedienfeld, um das Fenster „Virtual Rack“...
- Seite 29 Sitzung und Voreinstellung Eine Sitzung kann eine unbegrenzte Anzahl an Voreinstellungen umfassen. In jeder Voreinstellung können Sie verschiedene Plug-Ins einfügen, um den gewünschten Klangeffekt oder die gewünschte Anwendung zu erstellen. Abbildung39 1 、 Eine neue Sitzung erstellen Tippen Sie auf „New Session“ unter der Registerkarte „File“ in der oberen Menüleiste.Tippen Sie dann auf „Save Session“...
- Seite 30 Aktuelle Voreinstellung duplizieren Manchmal möchten Sie vielleicht kleine Änderungen an einer aktuellen Voreinstellung vornehmen und die beiden vergleichen.Mit der Funktion „Duplicate Current Preset“ können Sie die aktuelle Voreinstellung sofort kopieren.Dann können Sie nach Belieben Änderungen an einer der Voreinstellungen vornehmen und die beiden miteinander vergleichen.Tippen Sie auf die Funktion „Duplicate Current Preset“...
- Seite 31 Eine Voreinstellung gruppieren Es gibt vier „Voreinstellungskategorien", darunter „Vocal“, „Special“, „MC“ und „Others“, mit denen Sie alle Ihre aktuellen Voreinstellungen gruppieren können.Dies ist sehr nützlich, um Ihre verschiedenen Voreinstellungen nach verschiedenen Anwendungen wie Gesang (Vocal), Rundfunkübertragung (MC) oder Gitarre (Special) usw. zu verwalten. Um eine ausgewählte Voreinstellung einer bestimmten Kategorie zuzuordnen, tippen Sie auf die „#“-Schaltfläche im ausgewählten Voreinstellungsspeicherplatz und wählen Sie die gewünschte Kategorie aus dem Einblendmenü.
- Seite 32 U Solo U Solo U Solo U Solo Abbildung44 Plug-In in einer Voreinstellung bearbeiten Tippen Sie auf die Schaltfläche „Pencil & Paper“ im ausgewählten Voreinstellungsspeicherplatz, um zum Plug-In-Rack-Bildschirm zu gelangen, in dem 6 verschiedene Routing-Blöcke angezeigt werden. ProDriver Eingangs-Routing-Block mit orangefarbenen Anschlüssen Abhängig von der Anzahl der Ein- und Ausgänge, die Ihre Audio-Schnittstelle besitzt, sehen Sie eine Reihe von orangefarbenen Anschlüssen, die die...
- Seite 33 Routing-Block stummschalten Dies ist ein Routing-Block, der für die Verwendung der Stummschaltungsfunktion vorgesehen ist.Wenn Sie auf dem Block rechtsklicken, wird ein Einblendmenü mit allen verfügbaren Plug-Ins angezeigt, aus dem Sie das gewünschte Plug-In auswählen können.Um den Block als „Mute“-Funktion zu verwenden, müssen Sie normalerweise ein Kompressor- Plug-In hinzufügen.Wir haben eine kleine Aktivierungsschaltfläche auf dem schwebenden ProDriver-Symbol erstellt.Tippen Sie einfach auf die Schaltfläche „M“, um die Funktion (Plug-In) zu aktivieren oder zu deaktivieren.
- Seite 34 Alle verfügbaren Plug-Ins importieren Um alle verfügbaren Plugins zu importieren, tippen Sie in der oberen Menüleiste auf die Registerkarte „View“ und dann auf „Plugin Manager“, um das Plug-In-Managerfenster zu öffnen.Tippen Sie auf „Scan Audio Unit“, „Scan VST“ oder „Scan VST3“, um Ihren Computer automatisch nach allen verfügbaren übereinstimmenden Plug-Ins zu durchsuchen.Es wird eine Liste aller verfügbaren Plug-Ins angezeigt, die automatisch importiert wurden und in ProDriver verwendet werden können.
- Seite 35 Plug-Ins hinzufügen und Routing erstellen Es ist äußerst einfach, Plug-Ins hinzuzufügen und ein Routing zwischen Eingangs- und Ausgangskanälen zu erstellen.Ziehen Sie einfach das Verbindungskabel von Anschlusspunkt zu Anschlusspunkt.Um ein Plug-In hinzuzufügen, tippen Sie mit der rechten Maustaste auf ein Plug-In. Es werden dann alle verfügbaren Plug-Ins auf Ihrem Computer in einem Einblendmenü...
- Seite 36 Hardware Connections Verbinden Sie die Ausgänge der digitalen Audio-Schnittstelle der U Solo mit Ihrem Verstärker, Aktivmonitoren oder Surround-System. Stellen Sie sicher, dass die Master-Lautstärke auf eine geeignete Lautstärkeeinstellung eingestellt ist. Wenn Sie einen Monitoring-Kopfhörer nutzen, schließen Sie den Kopfhörer an den Kopfhörerausgang des Geräts.
- Seite 37 Schaubild zum Anschluss von unterschiedlichen Arten von Mikrofonen Dynamic Microphone (D2) 1/4” TR Unbalanced Balanced Condenser Microphone (Apollo) Hinweis: Vergewissern Sie sich bitte vor dem Einstecken eines dynamischen Mikrofons, dass der Schalter der +48V Phantomspeisung auf „AUS“ steht, da Ihr Mikrofon ansonsten beschädigt werden könnte.
- Seite 38 Specifications ADC: Dynamic Range: ......... 98dB, A-weighted Signal-to-Noise Ratio: ......... -98dB, A-weighted THD+N Ratio: ..........-90dB, -1dBFS DAC: Dynamic Range: .......... 108dB, A-weighted Signal-to-Noise Ratio:........-108dB, A-weighted THD+N Ratio: ..........-91dB, 0dBFS Mic Input(XLR, Balanced): Frequency Response: ........ 20Hz to 20kHz (+/-0.1dB) Noise EIN: ..........
- Seite 39 Wartung und Reparatur Falls Ihr "U Solo" repariert werden muss, befolgen Sie bitte die nachstehenden Anweisungen. Besuchen Sie unser Online-Hilfecenter unter http://support.iconproaudio.com/hc/en-us für Informationen, Erfahrungen und Downloads, wie z.B. 1. FAQ 2. Herunterladen 3. Erfahren Sie mehr 4. Forum Sie werden auf diesen Seiten sehr oft Lösungen finden. Wenn Sie keine Lösung finden, erstellen Sie mit unserem Online-ACS (Automatische Kundenunterstützung) ein Support-Ticket unter folgendem Link und unser technischer Kundenservice wird Ihnen so schnell wie möglich helfen.
