1
3
4
7
8
11
12
13
19
U Solo
16

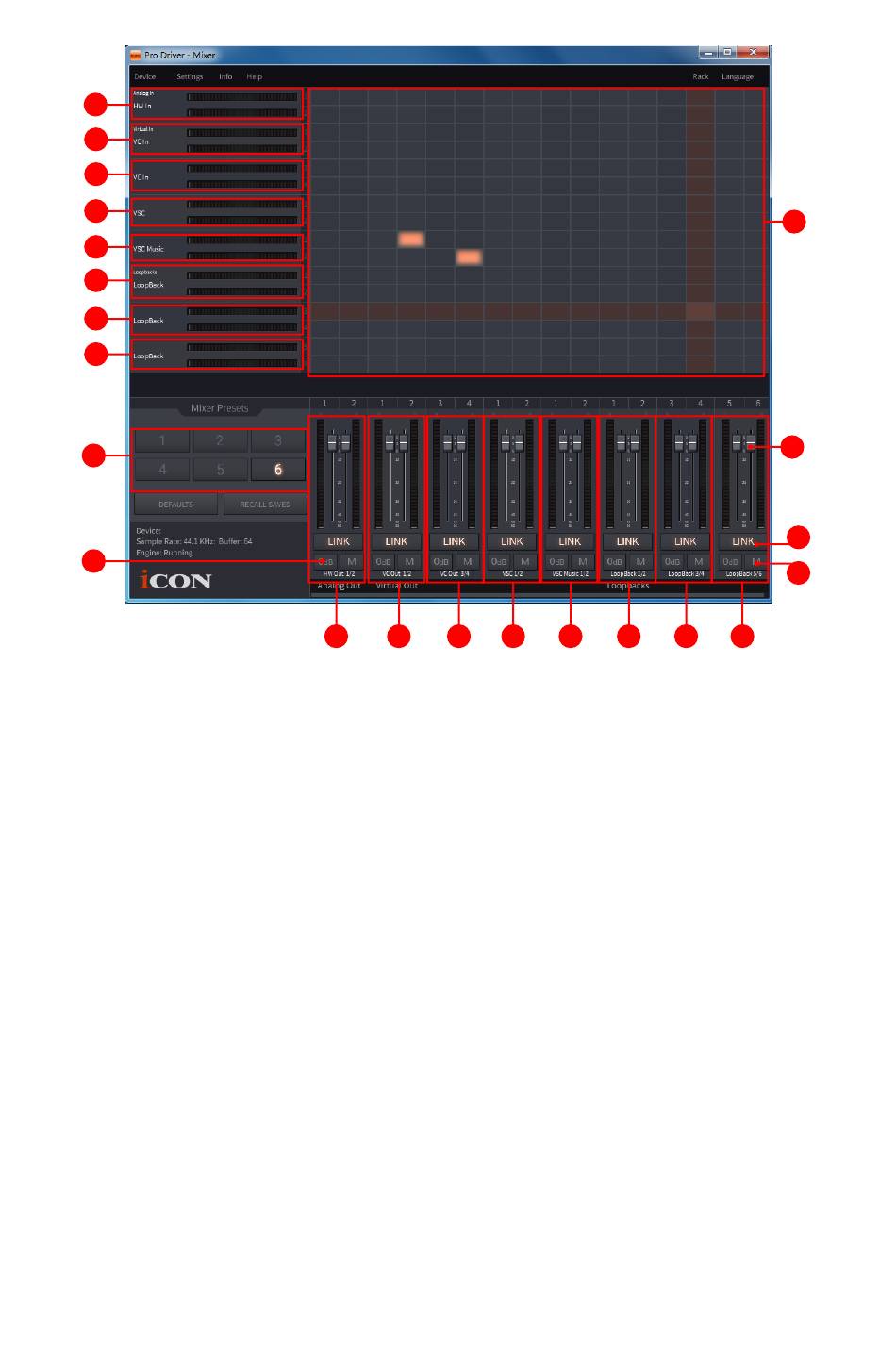

Abbildung30
By activating different cross points, you may route the corresponding signal to your
desired channels
1. Messung des HW-Eingang-1/2-Pegels
Anzeige des Hardware-1/2-Eingangspegels (HW-Eingang 1/2).
2. Messung des HW-Ausgang-1/2-Pegels
Anzeige des Hardware-1/2-Ausgangspegels (HW-Ausgang 1/2).
3. Messung des VK-Eingang-1/2-Pegels (virtuell)
Anzeige des WDM-1/2-Ausgangspegels (VK-Eingang 1/2).
4. Messung des VK-Eingang-3/4-Pegels (virtuell)
Anzeige des WDM-1/2-Ausgangspegels (VK-Eingang 3/4).
5. Messung des VK-Ausgang-1/2-Pegels (virtuell)
Anzeige des ASIO-1/2-VK-Ausgangspegels (VK-Ausgang 1/2).
6. Messung des VK-Ausgang-3/4-Pegels (virtuell)
Anzeige des ASIO-1/2-VK-Ausgangspegels (VK-Ausgang 3/4).
7. Messung des VSK-Eingang-1/2-Pegels (virtuell)
Anzeige des WDM-1/2-Ausgangspegels (VSK-Eingang 1/2).
22
2
5
6
9
10
11
12
18
17
14
15
13
