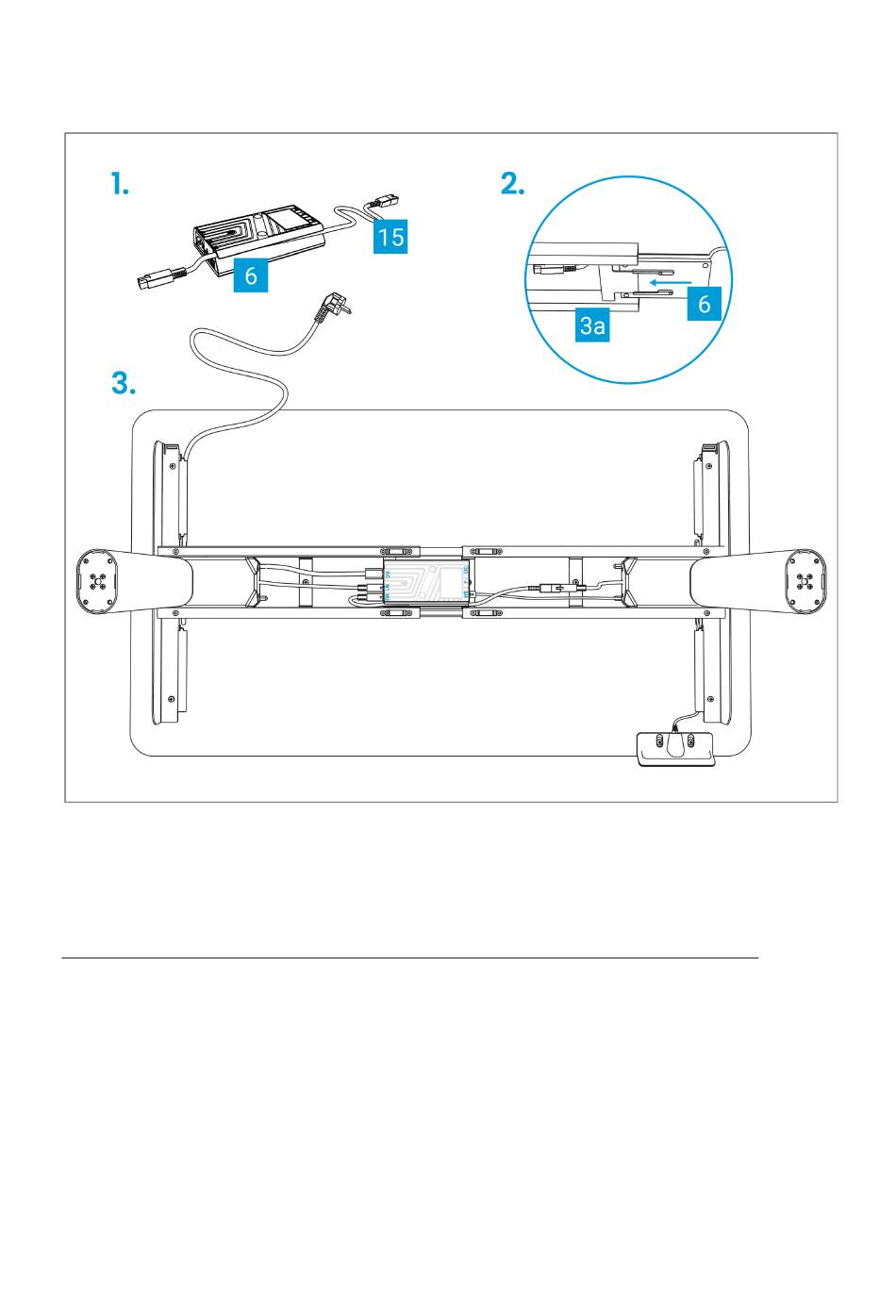

Legen Sie das Erweiterungskabel (Teil 15) in die Nut der Kontrollbox (Teil 6) ein – siehe
Schritt 1 von 3 im Bild. Schieben Sie die Kontrollbox anschließend auf die dafür vorgesehene
Halterung im Rahmenteil A (Teil 3a) gemäß Schritt 2 von 3 im Bild.
Verbinden Sie nun alle zugehörigen Kabel mit der Kontrollbox (siehe Schritt 3 von 3):
● Verbinden Sie das Kabel des Bedienelementes (Teil 7) mit dem Port »HS«.
● Verbinden Sie das linke Tischbein mit dem in ihm verankerten Kabel mit dem Port
»M1«.
● Verbinden Sie das rechte Tischbein mit dem in ihm verankerten Kabel mit dem
Erweiterungskabel (Teil 15) und dieses wiederum mit dem Port »M2«.
● Bringen Sie das Netzkabel (Teil 9) im Port »AC« an. Verbinden Sie es jedoch noch
nicht mit der Steckdose!
Abschließend können Sie die selbstklebenden Kabelklemmen (Teil 8) nutzen, um die Kabel zu
sichern, sodass diese nicht durchhängen.
