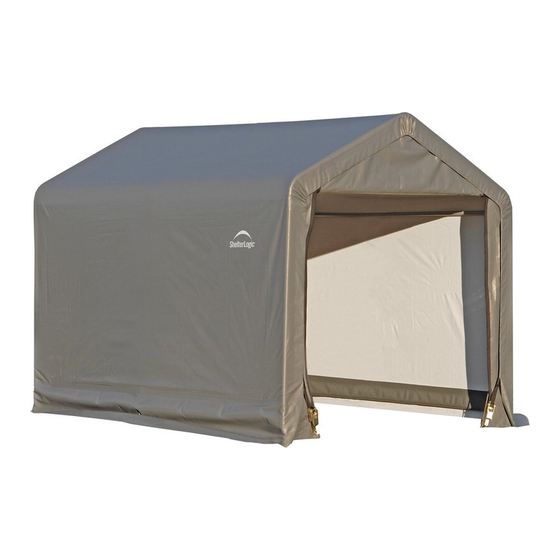

- Seite 1 Gerätehauszelt 1,8 x 3 x 2 m Grau Aufbauanleitung #70396 EMPFOHLENE WERKZEUGE Bitte lesen Sie sich vor dem Zusammenbau die Aufbauanleitung sorgfältig durch. 05_70396_A2...
- Seite 2 SERVICE HOTLINE TEL.: +49 (0) 6571 / 95117-0 FAX: +49 (0) 6571 / 95117-98 E-MAIL: INFO@50NRTH.COM 05_70396_A2 50NRTH GmbH STRASSBURGSTR. 14-16 54516 WITTLICH / GERMANY www.50NRTH.com 05_70396_A2...
- Seite 3 05_70396_A2...
- Seite 4 TEILELISTE 10016 10015 10014 802836 802860 802861 803310 801204 13202 13201 10114 803311 03032 10115 10066 10240 800938 802610 01011 01010 05_70396_A2...
- Seite 5 1. MONTAGE DES FRONT- UND ENDBOGENS Befestigen Sie die verwendeten Schrauben mit den #01010 Muttern. 802860 801204 01010 802636 802636 800938 801204 #03032 801204 10114 800938 800938 #10114 802632 802632 #10115 802836 802836 WICHTIG: Die Schrauben- köpfe müssen nach außen 2.
- Seite 6 3. VERBINDEN SIE DEN FRONTBOGEN MIT DEM ERSTEN MITTELBOGEN A/B: Montieren Sie die Firststange (#802897) mit den 3- und 4- Wege Verbindungen. C/D: Montieren Sie die seitlichen Querstangen (#802439) an dem ShelterLock 3X (#800938). ® Montieren Sie bei Abb.(D) vorerst keine Schraube sondern warten Sie bis die nächste Strebe verbunden ist.
- Seite 7 4. VERBINDEN DES NÄCHSTEN MITTELBOGENS A/B: Montieren Sie die Firststange (#802897) mit der 4- Wege Verbindung. C/D: Montieren Sie die seitlichen Querstangen (#802439) an dem ShelterLock 3X (#800938). ® Montieren Sie bei Abb.(D) vorerst keine Schraube sondern warten Sie bis die nächste Strebe verbunden ist. 03032 03032 802861...
- Seite 8 5. VERBINDEN DES ENDBOGENS Wiederholen Sie Schritt 3 um den Endbogen zu befestigen. Sichern Sie nun das Gestell mit den abgebildeten Schrauben und Muttern. 03032 802860 01010 03032 800938 03032 802443 01010 800938 802443 802443 01010 05_70396_A2...
- Seite 9 5. DAS GESTELL A. Setzen Sie das Gestell auf eine ebene Fläche. B. Der Abstand zwischen Front- und Rück- seite soll in der Breite 1,8 m betragen. C. a=b Maximalabweichung 2,5 cm 1,8 m 1,8 m 6. BEFESTIGUNG DES GESTELLS A.
- Seite 10 7. BEFESTIGUNG DER VORDER- UND RÜCKSEITE A. (A1) Halten Sie die Vorder- und Rückseite mit der weißen Fläche nach Innen an die Dachmitte und (A2) wickeln Sie die Ecken der Plane um das Gestell. B. (B1) Lösen Sie die Firststange von dem Firstverbinder außen. (B2) Ziehen Sie das Gurtband (das schwarze Band) unter die Querstange.
- Seite 11 D. Ziehen Sie beidseitig das Gurtband mit der Hand stramm. Achten Sie darauf, dass Sie jeweils das andere Ende dabei nicht durchziehen. Auf beiden Seiten sollte das Gurtband etwa die gleiche Länge haben. INNERE ANSICHT DER RÜCKWAND GURTBAND ZIEHEN ZIEHEN E.
- Seite 12 Plane. Führen Sie die Stangen wieder ein, ziehen Sie alle stramm nach unten, um die Plane zu span- nen und schrauben Sie diese wieder fest. E. Kontrollieren Sie monatlich die Ratschen und unteren Querstreben um sicher zugehen, dass die Plane straff sitzt. HINWEIS: Das ShelterLogic Logo ® sollte sich an der vorderen linken RICHTIG Seite befinden.
- Seite 13 9. ÖFFNEN UND BEFESTIGEN DER TÜR (optional) A. Öffnen Sie die komplette Reißverschlusstür. B. Rollen Sie diese hoch bis zu den Ösen. C. Führen Sie den Zeltgummi (#10066) durch die Öse. D. Sichern Sie diese indem Sie das Gummiseil um den Ball legen. 05_70396_A2...
