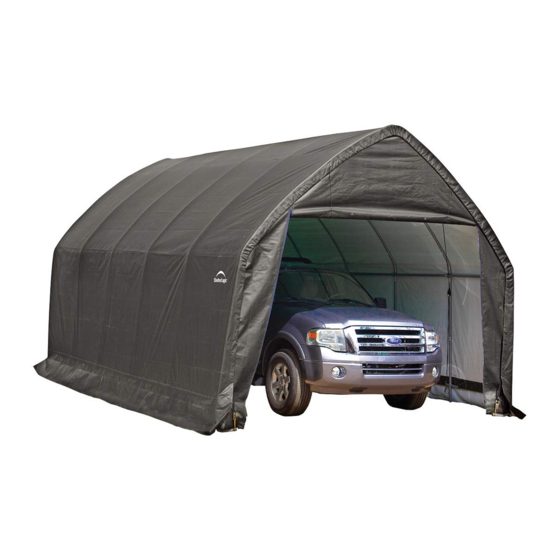

Garage Auto/SUV, Weidezelt
3,9 x 6,1 x 3,7 m
#62694
Aufbauanleitung
EMPFOHLENE WERKZEUGE
Bitte lesen Sie die Anleitung komplett durch bevor der Aufbau erfolgt. Dieses Zelt MUSS aus
Gründen der Sicherheit zwingend im Boden verankert werden.
ES IST FÜR DEN TEMPORÄREN, NICHT FÜR DEN PERMANENTEN GEBRAUCH VORGESEHEN
Vor dem Start : 2 Personen werden zum Aufbau empfohlen. Dauer ca. 2 Stunden.
1-800-559-6175
30/04/13
Page 1
Werbung
Verwandte Anleitungen für ShelterLogic 62694
Inhaltszusammenfassung für ShelterLogic 62694
- Seite 1 Garage Auto/SUV, Weidezelt 3,9 x 6,1 x 3,7 m #62694 Aufbauanleitung EMPFOHLENE WERKZEUGE Bitte lesen Sie die Anleitung komplett durch bevor der Aufbau erfolgt. Dieses Zelt MUSS aus Gründen der Sicherheit zwingend im Boden verankert werden. ES IST FÜR DEN TEMPORÄREN, NICHT FÜR DEN PERMANENTEN GEBRAUCH VORGESEHEN Vor dem Start : 2 Personen werden zum Aufbau empfohlen.
-
Seite 2: Service-Hotline
SERVICE HOTLINE +49 (0) 6571 929 222 SERVICE@CLEMENS-HOBBYTEC.DE CLEMENS HOBBYTEC GMBH RUDOLF-DIESEL-STRASSE 8 D-54516 WITTLICH WWW.CLEMENS - HOBBYTEC.DE Page 2... - Seite 3 Garage Auto/SUV, Weidezelt 3,9 x 6,1 x 3,7 m Teileliste – Model #62694 Menge Teile # Beschreibung der Teile: obere Sparrenstange, Ansatz beidseitig 802840 802841 untere Sparrenstange, Ansatz einseitig 802844 Vertikale Stange, Ansatz einseitig 802843 Vertikale Erweiterungsstange Querstange 10110 Dachquerstrebe, Ansatz einseitig...
- Seite 4 1. Explosionszeichnung Dachrahmen RÜCKEN FRONT Page 4...
- Seite 5 2. Zusammenbau des Daches Verwenden Sie die Schrauben wie abgebildet Rahmen Klemmverbindung 802840 Rahmen Klemmschrauben 10114 01010 802345 01010 Obere Firststange und Mittelrippen 802841 10115 802778 802778 RÜCKEN FRONT Obere Firststange und Endrippen Mittelverbindung 10115 802793 01010 Seitenverbindung 802795 10110 802796 Page 5...
- Seite 6 3. Verbinden der Stützen mit dem Dachrahmen Verwenden Sie die Schrauben wie abgebildet A. Montieren Sie die Außen- und Mittelstützen. B. Befestigen Sie erst alle Stützen auf einer Seite mit den vorgegebenen Schrauben. C. Anschließend setzen Sie die restlichen Stützen ein und verschrauben diese mit dem Dachgestell Außenstützen Mittelstützen Verbinden der Stützen mit...
- Seite 7 5. Das Gestell auf Maß bringen A. Setzen Sied as Gestellt bestmöglich auf eine ebene Fläche. A=B Maximalabweichung 2,5cm. B. Der Abstand zwischen Front- und Rückseite soll in der Breite 4m betragen. 6. Befestigung des Gestells A. Die Bohr-Anker werden an den vier Eckpunkten innenliegend befestigt. B.
- Seite 8 7. MONTAGE DER VORDER- UND RÜCKSEITE A. (1) Halten Sie die Vorder- und Rückseite mit der weißen Fläche nach Innen an die Dachmitte und wicklen Sie die Ecken der Plane um das Gestell. Führen Sie anschließend die Traverse durch den vorgefertigten Schlitz. B.
- Seite 9 7. Rückenteil Montage - Fortsetzung D. Spannen Sie das Gurtband an der Unterseite, an dem der Gurt die Tasche auf jeder Seite der Endplatte verlässt. Achten Sie darauf, dass Sie das Spannseil nicht aus der Führung ziehen. RÜCKENTEIL ANSICHT VON INNEN GURTBAND ZIEHEN...
- Seite 10 8. Anbringen der Plane A. Legen Sie die Plane mit der Innenseite nach unten auf den Boden neben das Gestell. Achten Sie darauf, dass sich die Taschen für die unteren Querstangen innen befinden. B. Ziehen Sie die Plane mittig über das Gestell. Der Überhang sollte auf beiden Seiten etwa gleich sein. C.
