Steuerungsklemmleiste - Bauer T 3500 Betriebsanleitung

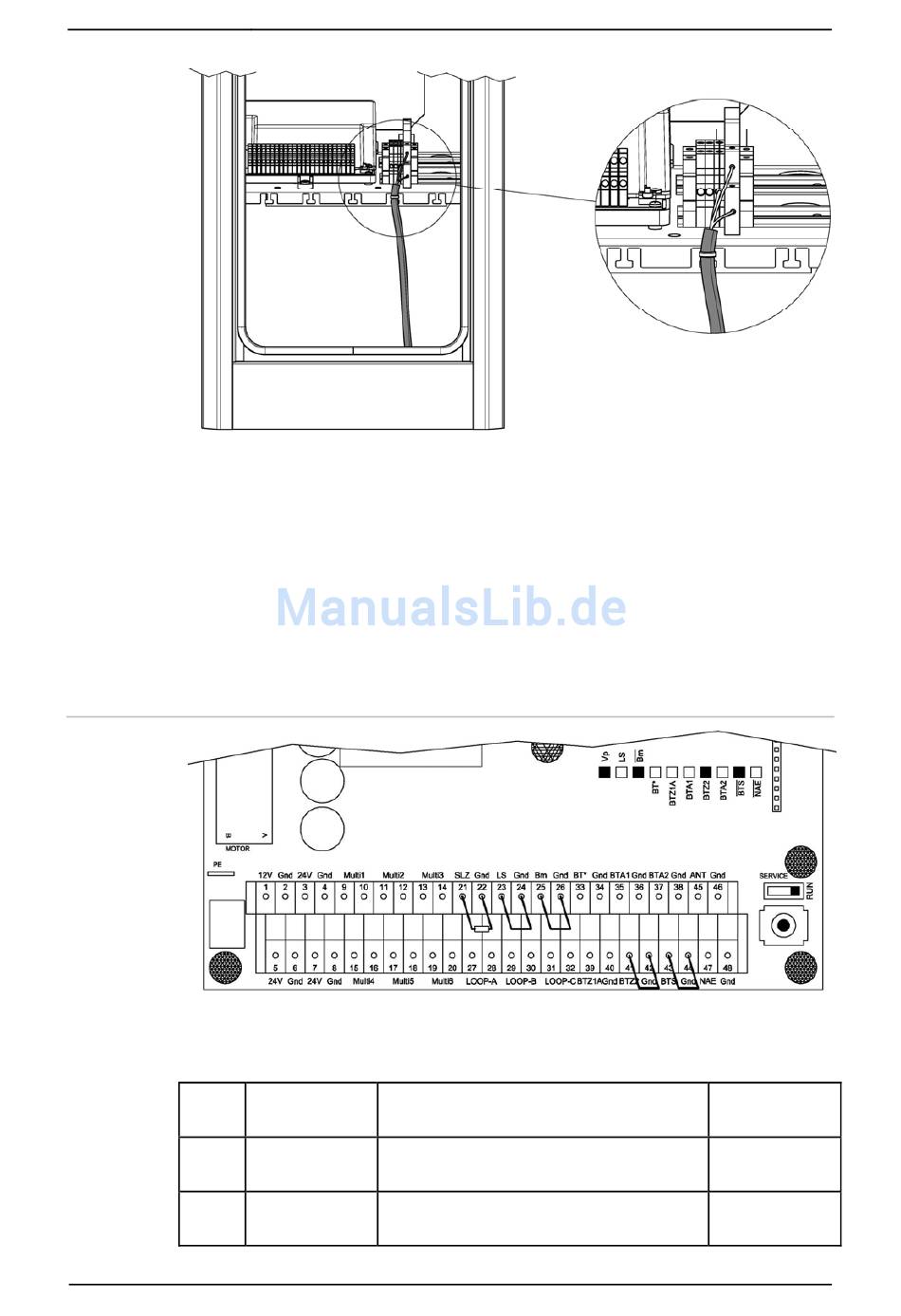

Abbildung 22
Anschluss der Netzleitung:
1. Verlegen Sie die Netzleitung auf möglichst kurzem Weg zum
Hauptschalter. Die Netzleitung darf nicht an die bewegte Mechanik
gelangen.
2. Schließen Sie die Netzleitung an den Hauptschalter und an die
Schutzleiterklemme an.
3. Befestigen / Sichern Sie die Netzleitung mit Kabelbindern an die dafür
vorgesehenen Laschen.
8.3

Steuerungsklemmleiste

Abbildung 23
Folgende Steuerungseingänge müssen für den Betrieb mit Bedientastern
(Öffner) oder Brücken belegt werden:
1.
2.
3.
Klemmen Lichtschranke (LS)
23 + 24
Klemmen Baum-Ab-Meldekontakt (Bm)
25 + 26
Klemmen Bedientaster ZU (BTZ2)
41 + 42
T 3000 - T 3500
Öffner oder
Brücke
Öffner oder
Brücke
Öffner oder
Brücke
32
